Кабель Саморег. с УФ-защ. Экранированый SRL-30-2CR/К/40

Кабель Саморег. с УФ-защ. Экранированый SRL-30-2CR/К/40

Цена: 5521.80 Lei 7362.40 Lei
Этот товар на складе, в наличии
Количество:

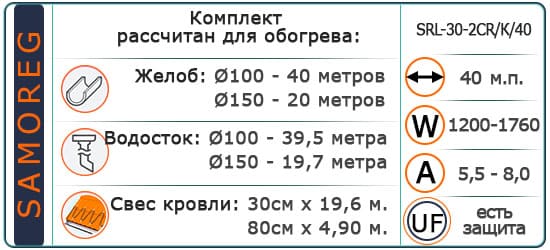

Комплект SRL-30-2CR/К/40 применяется:

Размеры обогреваемого водостока

Для водостока

диаметр трубы

  длина водостока

Ø 100

39,5 метров

Ø 125

39,5 метров

Ø 150

19,7 метров

Ø 200

19,7 метров

Размеры обогреваемого желоба

Для водосточного желоба

диаметр трубы

длина желоба

Ø 100

40 метров

Ø 125

40 метров

Ø 150

20 метров

Ø 200

20 метров

Размеры обогреваемого свеса кровли

Для свеса кровли

ширина свеса

  длина свеса

30 см

19,5 метров

50 см

11,7 метра

80 см

7,3 метра

120 см

4,9 метра

Технические характеристики комплекта - SRL-30-2CR/К/40

Наименование: Значение: Наименование: Значение:
Длина кабеля в комплекте 40 метров Максимальная рабочая температура (кабель под напряжением) + 65 ⁰С
Минимальный радиус изгиба кабеля 60 мм Макс. Допустимая температура без нагрузки (1000 часов суммарно) + 85 ⁰С
Линейная мощность комплекта при +10 ⁰С / -10 ⁰С 1200 Ватт / 1760 Ватт Мин. Температура монтажа - 40 ⁰С
Ток нагрузки при +10 ⁰С / -10 ⁰С 5,5 А / 8,0 А Сечение токоведущих жил AWG 16
Напряжение сети 220 Вольт Экранированный да
Сопротивление оплетки Ώ/км < 18,2 Защита от ультрафиолета есть

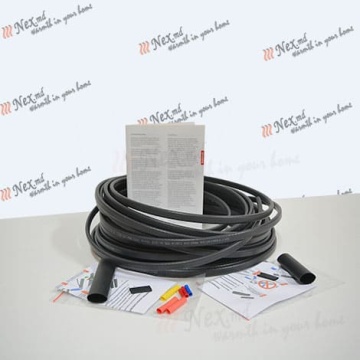

Состав комплекта SRL-30-2CR/К/40:

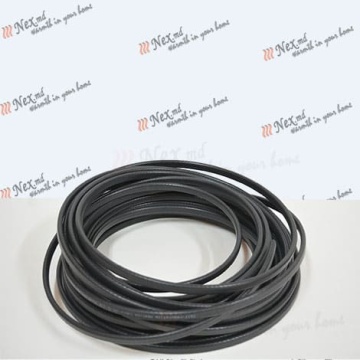

  • 1)- Кабель греющий саморегулируемый - 40 метров
  • 2)- Трубка термоусадка (желтая) - 1 шт.
  • 3)- Трубка термоусадка (черная) - 1 шт.
  • 4)- Трубка термоусадка (красная) - 2 шт.
  • 5)- Трубка термоусадка (черная) 30 мм - 1 шт.
  • 6)- Трубка термоусадка с клеем (черная) 80 мм - 1 шт.
  • 7)- Трубка термоусадка с клеем (черная) 120 мм - 1 шт.
  • 8)- Гильза соединительная в изоляции (синяя) - 1 шт.
  • 9)- Гильза соединительная в изоляции (красная) - 2 шт.
  • 10)- Инструкция по установке и подключению - 1 шт.



Короткая справка - Как сделать расчет длины греющего кабеля?



  Пример расчета длины для водостока!

  Для правильного расчета длины необходимо: к полной длине трубы водостока добавить 60 см на капельную петлю и 30 см на соединение нагревательного кабеля к электрической сети. Например, высота 2х этажного дома 7 метров до нижней части крыши, водосточные трубы расположены по 4 углам дома, каждая труба длиной 7 м. Делаем следующий расчет 7 м + 0,6 м + 0,3 м = 8 м саморегулируемого кабеля * 4, всего 24 м. Капельная петля должна выступать из нижней части трубы на 15 см или располагаться ниже точки замерзания в дренажной системе.

  Пример расчета длины для водосточного желоба!

  В желобе кабель размещают в нижней точке по всей длине, возможно крепление с петлями свеса крыши. Например, длина свеса крыши 30 м, получаем что кабеля необходимо 30 м + (2 * 0,6 м) + 0,3 м = 31,5 м саморегулируемого кабеля. Где (2 * 0,6 м) это запас в месте установки тройника для трубы водостока.

  Пример расчета длины для свеса крыши!

  Д (ширина свеса крыши + 30 см) * длину свеса * 300 ватт / 2 мощности саморегулируемого кабеля. Шаг укладки будет 10 см. Например ширина свеса крыши 20 см, длина 30 м, получаем: (0,20 м + 0,30 м)* 30 м * 300 вт / 2*16 вт/м = 140 м саморегулируемого кабеля + 30 см запас на каждое соединение.



  Внимание!
 При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон) и диаметр водосточной трубы, чтобы определить какая мощность необходима на каждый метр обогрева.

  Внимание!
  При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.

  Вывод:

  Для 2-х этажного дома получаем следующий расчет необходимого количества нагревательного кабеля:

  свес крыши — 140,6 м,
  водосточный желоб — 31,5 м,
  водосточные трубы — 24 м,

  Всего необходимо 196 м кабеля.

  Следующим шагом необходимо подобрать терморегулятор с датчиками.

Фото галерея:

Выбирайте комплекты из серии SRL-30-2-CR-K

Модель Длина, метров Мощность, Ватт Соединительные муфты
Комплект Samoreg SRL-30-2CR/К/5 5 150 - 220 в комплекте
Комплект Samoreg SRL-30-2CR/К/10 10 300 - 440 в комплекте
Комплект Samoreg SRL-30-2CR/К/15 15 450 - 660 в комплекте
Комплект Samoreg SRL-30-2CR/К/20 20 600 - 880 в комплекте
Комплект Samoreg SRL-30-2CR/К/25 25 750 - 1100 в комплекте
Комплект Samoreg SRL-30-2CR/К/30 30 900 - 1320 в комплекте
Комплект Samoreg SRL-30-2CR/К/35 35 1050 - 1540 в комплекте
Комплект Samoreg SRL-30-2CR/К/40 40 1200 - 1760 в комплекте
Комплект Samoreg SRL-30-2CR/К/45 45 1350 - 1980 в комплекте
Комплект Samoreg SRL-30-2CR/К/50 50 1500 - 2200 в комплекте
Комплект Samoreg SRL-30-2CR/К/55 55 1650 - 2420 в комплекте
Комплект Samoreg SRL-30-2CR/К/65 65 1950 - 2860 в комплекте
