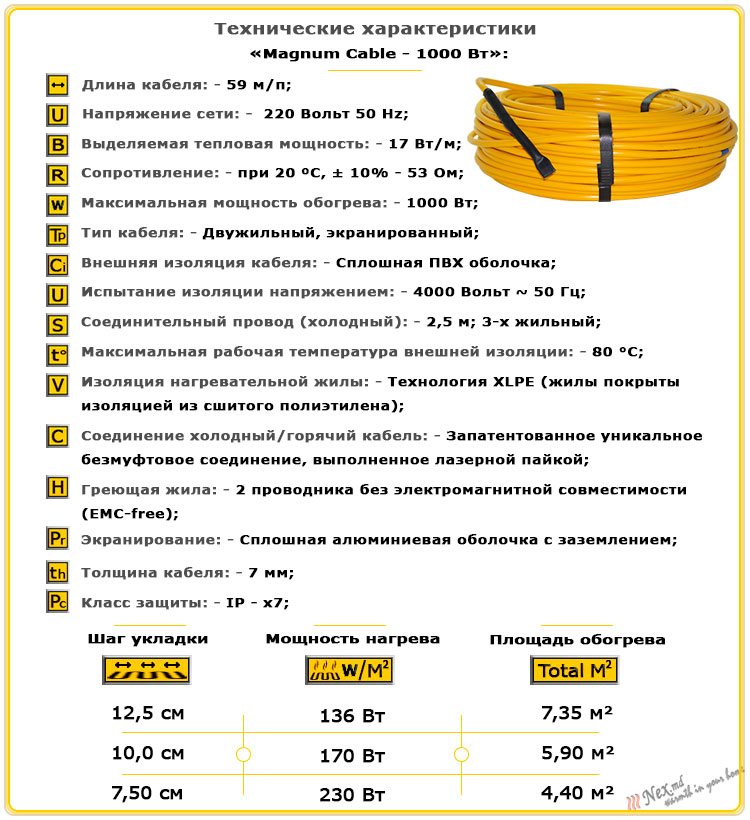

2. Технические характеристики
3. Состав комплекта
4. Как собрать свой комплект теплого пола ?
5. Как правильно выбрать нагревательный кабель ?
6. Что значит безмуфтовое соединение ?
7. Рекомендации к подготовительным работам
8. Монтаж нагревательного кабеля в качестве системы теплый пол
9. Инструкция по установке
Для монтажа электрической системы теплый пол используется нагревательный кабель Магнум. Нагревательный кабель Магнум — это современная, инновационная разработка Голландского производителя «C&F Technieken B.V». Уникальность кабеля в его конструкции (невидимое безмуфтовое соединение), которая не имеет обычного муфтового соединения холодного (питающего) конца и греющего кабеля, что обеспечивает еще большую надежность по сравнению с нагревательными кабелями других производителей.

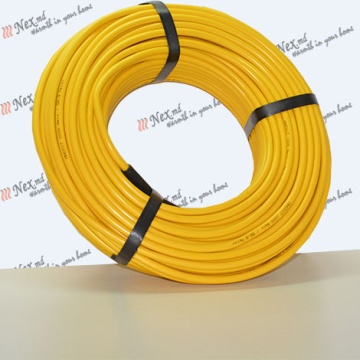

Сплошная ПВХ изоляция обеспечивает надежную защиту от электрического тока и разрешена к использованию в влажных помещениях: ванные комнаты, душевые, дорожки вокруг бассейна и др. Магнум кабель состоит из 3-х жил закрытых сплошным алюминиевым экраном. Два многожильных провода в XLPE изоляции (сшитый полиэтилен) обеспечивают нагрев. Третий заземление, сплошной алюминиевый провод, защиту от электрического тока. Сплошной экран защищает от электромагнитного излучения. Толщина нагревательного кабеля Магнум ±7 мм, мощность 17 ватт на погонный метр.
Доступные размеры:
Выпускается комплектами и доступен от 300 Ватт до 3300 Ватт или от 17,6 м.п. до 194 м.п. (в зависимости от используемого расстояния при укладке кабеля, площадь обогрева пола может варьироваться от 1,30 м² до 25 м²).

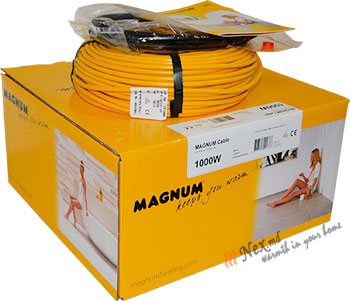

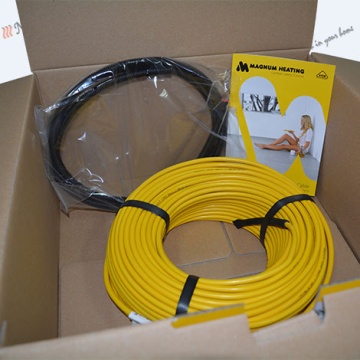

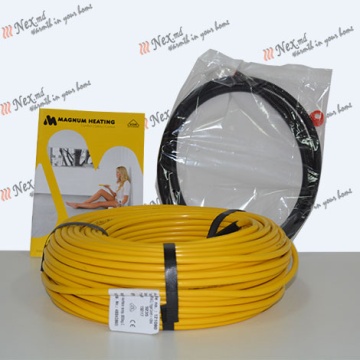

- Нагревательный кабель Магнум 58,8 м¹ / 1000 Ватт - 1 шт
- Инструкция по установке и контрольная карта
(на следующих языках: Румынский, Русский, Английский, Немецкий, Голландский): – 1 шт - Сверх тонкая гибкая монтажная трубка для датчика пола (с монтажными колпачками) – 2000 мм - 1 шт

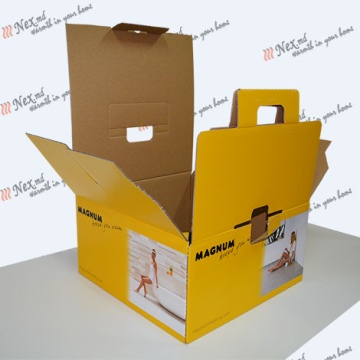

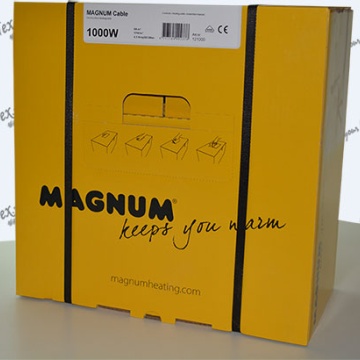

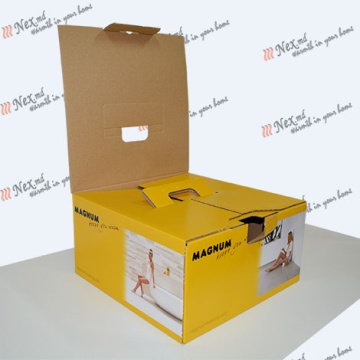

- Упаковка (410 мм х 410 мм х 210 мм) - 1 шт
- Общий вес комплекта - 4,7 кг
Настройте содержимое комплекта по своему усмотрению.
Для нормальной работы нагревательного кабеля хотя бы один термостат должен быть подключен к нагревательному кабелю, однако если вы хотите заказать несколько нагревательных кабелей для достижения длины, не указанной на нашем веб-сайте, либо из-за планировки помещения вам необходимы два комплекта (например, 14 м²/140 Ватт/м² = 7 м² Магнум кабель 700 Ватт + 7 м² Магнум кабель 700 Ватт) следует выбрать только один терморегулятор Magnum для одной зоны обогрева. Один терморегулятор рассчитан на 16 ампер.
Если вы предпочитаете заказать комплект нагревательный кабель Магнум + терморегулятор Магнум. Выберите подходящую модель терморегулятора и добавьте к заказу.
MAGNUM Cable - Уникальное соединение без муфты:
Выбор нагревательного кабеля для обогрева помещения:
Для каждого помещения необходимо подобрать свой комплект греющего кабеля, для расчета длины нагревательного кабеля Magnum, необходимо:
1. Рассчитать свободную площадь пола, без мебели.
2. Определить какой вид обогрева:
- Основной (±70% пола с мощностью от 200 ватт/м²)
✔ применяется как основной (единственный) источник тепла, в помещениях с большими теплопотерями, на 1 этаже, в помещении над подвалом, гаражом на не теплоизолированном основании пола и т.п.
- Дополнительный (с мощностью 136 — 170 ватт/м²)
✔ комфортный подогрев пола, дополнительное тепло, на теплоизолированном основании пола 1 этажа, когда есть другие источники отопления.

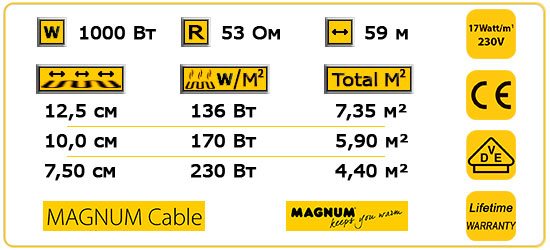

Как рассчитать нагревательный кабель и шаг укладки ?
Например, для основного обогрева:
комната 3 х 4,5 = 13,5 м² (70% = 9,45 м² свободного пола). Для основного обогрева на 1 м² необходимо 200 ватт тепловой мощности, получаем 9,45 х 200 = 1890 ватт тепла. Ближайший комплект нагревательного кабеля Magnum 2100 W (124 метра кабеля). Далее необходимо рассчитать шаг укладки (расстояние между линиями греющего кабеля).
Шаг укладки = 9,45 м² / 2100 ватт х 17 w/m х 100 см = 7,65 см.
Например, для дополнительного обогрева:
кухня 3 х 3,5 = 10,5 м² под мебель и холодильник занято 3,5 х 0,6 = 2,1 м². Получаем, свободная площадь пола 10,5 — 2,1 = 8,4 м² при средней тепловой мощности 150 ватт/м² необходимо 1260 ватт. Подойдет комплект Magnum 1250 W (73,5 метра кабеля).
Шаг укладки будет 8,4 м² / 1250 ватт х 17 вт/м х 100 см = 11,4 см.
Воспользуйтесь нашими рекомендациями:
Примеры установки:
Magnum Cable - photo 1
Magnum Cable - photo 2
Magnum Cable - photo 3
Magnum Cable - photo 4
Magnum Cable - photo 5
Magnum Cable - photo 6
Magnum Cable - photo 7
Magnum Cable - photo 8
Magnum Cable - photo 9
Magnum Cable - photo 10
Magnum Cable - photo 11
Magnum Cable - photo 12
Magnum Cable - photo 13
Magnum Cable - photo 14
Magnum Cable - photo 15
Magnum Cable - photo 16
Magnum Cable - photo 17
Magnum Cable - photo 18
Magnum Cable - photo 19
Magnum Cable - photo 20
Magnum Cable - photo 21
Magnum Cable - photo 22
Magnum Cable - photo 23
Magnum Cable - photo 24
Magnum Cable - photo 25
Magnum Cable - photo 26
Magnum Cable - photo 27
Magnum Cable - photo 28
Монтаж нагревательного кабеля в качестве системы теплый пол:
Монтаж кабельной системы очень прост, поскольку нагревательный кабель двухжильный он имеет всего один соединительный конец провода, который выводится к месту где будет терморегулятор. Все что вам остается это выложить змейку, с равным расстоянием. Важно! Нагревательный кабель не должен пересекаться (накладываться друг на друга).
В зависимости от выбранного способа, для укладки нагревательного кабеля с равным шагом можно использовать: алюминиевый скотч, перфорированную монтажную ленту, металлическую сетку или перфорированные листы. В этом поможет подробная инструкция к кабелю Магнум на доступном вам языке. После этого необходимо залить слой стяжкой от 3,5 см до 5,0 см. После полного застывания подключите терморегулятор и систему можно эксплуатировать.
Способы применения MAGNUM Cable:
Стандартизация и Сертификация:
Высокое качество продукции проверяется в соответствии стандартам IEC, утвержденными NEMKO и CE стандартами Европы, которое подтверждено сертификатом VDE.
Гарантия производителя:
Производитель настолько уверен в высоком качестве выпускаемой продукции, что поддерживает гарантийные обязательства на протяжении всего срока службы покрытия теплого пола. Нагревательный кабель Магнум обладает пожизненной гарантией на электротехническое функционирование нагревательного кабеля при соблюдении гарантийных условий производителя и в соответствии с инструкцией по установке.
Фотогалерея:
Cable Magnum - photo №1
Cable Magnum - photo №2
Cable Magnum - photo №3
Cable Magnum - photo №4
Cable Magnum - photo №5
Cable Magnum - photo №6
Cable Magnum - photo №7
Cable Magnum - photo №8
Cable Magnum - photo №9
Cable Magnum - photo №10
Cable Magnum - photo №11
Cable Magnum - photo №12
Cable Magnum - photo №13
Cable Magnum - photo №14
Cable Magnum - photo №15
Cable Magnum - photo №16
Cable Magnum - photo №17
Cable Magnum - photo №18
Cable Magnum - photo №19
Cable Magnum - photo №20
Cable Magnum - photo №21
Cable Magnum - photo №22
Cable Magnum - photo №23
Cable Magnum - photo №24
Cable Magnum - photo №25
Cable Magnum - photo №26
Cable Magnum - photo №27
Cable Magnum - photo №28
Cable Magnum - photo №29
Cable Magnum - photo №30
Cable Magnum - photo №31
Cable Magnum - photo №32
Cable Magnum - photo №33
Cable Magnum - photo №34
Cable Magnum - photo №35
Cable Magnum - photo №36
Cable Magnum - photo №37
Cable Magnum - photo №38
Cable Magnum - photo №39
Cable Magnum - photo №40
Cable Magnum - photo №41
Cable Magnum - photo №42
Экономия при обогреве:
За счет предварительного использования теплоизоляции основания пола вы сможете достигнуть значительной экономии электроэнергии. В зависимости от особенностей объекта и применяемого утеплителя эта экономия может быть не значительной 5-10 % или значительной, более 20%. Так же применение утеплителя сделает более равномерным прогрев помещения по всей поверхности пола, а в дополнение использование программируемого терморегулятора позволит автоматически снижать температуру в то время, когда помещение не используется, что несомненно позволит добиться дополнительной экономии электропотребления. В некоторых случаях и до 70%. Как правильно добиться экономии проконсультируйтесь у наших менеджеров.
Видеогалерея:
Движение в перед. Новые технологии уже в наличии на нашем складе:
Компания «C&F Technics» не стоит на месте. Для увеличения срока службы нагревательного кабеля специалистами компании были разработаны уникальные сплавы, применяются специальные изоляторы, расчеты заданного сечения и много, много других решений, в том числе и способ “без муфтового соединения”. Как результат компания «C&F Technics» создала новую линейку продуктов «MAGNUM». Применение инновационных решений позволило значительно увеличить срок службы и время гарантии. Тонкости и нюансы инновационных решений компания держит в строгом секрете. Давайте более детально рассмотрим одно из “ноу хау” – высоконадежную технологию “серебряной пайки” дающую уникальное соединение и бесшовную, монолитную изоляцию оболочки.
Вы искали где купить нагревательный кабель в Молдове? Вы нашли импортера. У нас Вы можете купить теплый пол Магнум в стяжку с доставкой. Закажите сегодня греющий кабель MAGNUM - 58,8 м / 1000 Ватт в интернете в нашем магазине и уже на следующий рабочий день он будет у вас дома. Официальный представитель выполнит доставку нагревательного кабеля Магнум по Молдове. Цена на нагревательный кабель Магнум у нас самая низкая в Кишиневе.
Тип (Модель), | Размер | Сопротивление при 20 °С ± 10% | Сила тока, |
17 м | 177 | 1,3 | |
30 м | 109 | 2,1 | |
42 м | 76 | 3,0 | |
Магнум кабель - 1000 Ватт | 59 м | 53 | 4,3 |
73 м | 42 | 5,4 | |
100 м | 31 | 7,4 | |
124 м | 25 | 9,1 | |
153 м | 20 | 11,3 | |
171 м | 18 | 12,8 | |
194 м | 16 | 14,3 |
