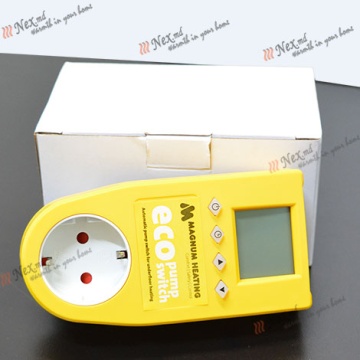

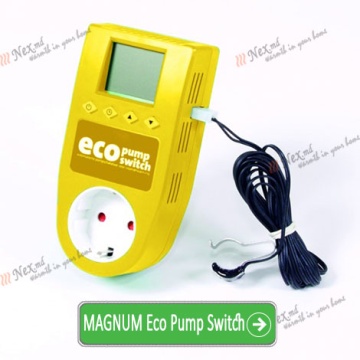

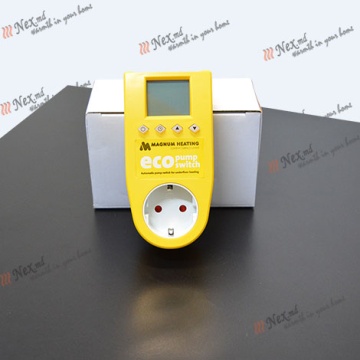

MAGNUM Eco Pump Switch

MAGNUM Eco Pump Switch -

Цена: 826.00 Lei 0.00 Lei
Этот товар на складе, в наличии
Количество:

На этот товар бесплатная доставка почтой в любой регион Молдовы

с бесплатной доставкой

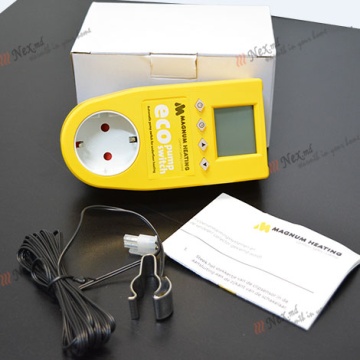

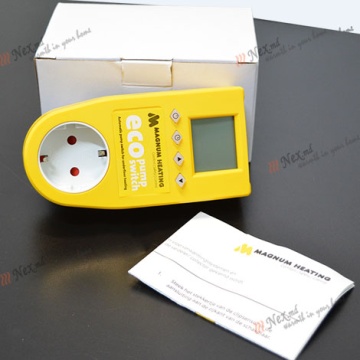

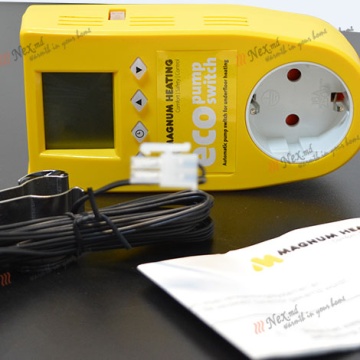

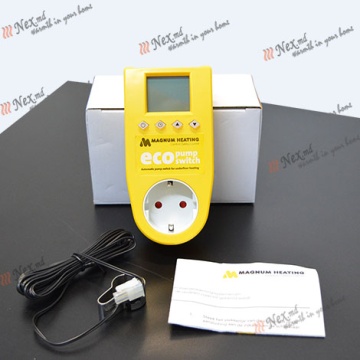

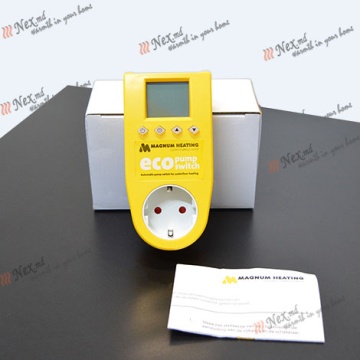

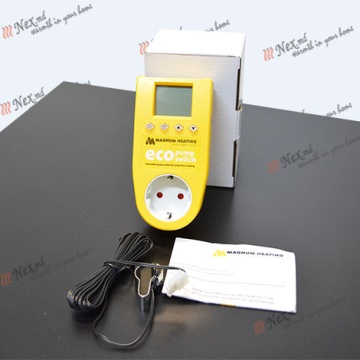

MAGNUM Eco Pump Switch:



Значение символов на экране и кнопок управления:

Значение символов на экране и кнопок управления

  1. Символ указывает на активную функцию защиты от замерзания
  2. Насос включен / ON
  3. 24-часовой цикл включен
  4. Символ – руководства (инструкции)
  5. Температура окружающей среды и запрограммированная температура
  6. Насос выключен / OFF
  7. ON / OFF – кнопка включения или отключения
  8. Кнопка включения или отключения - 24-часовой цикл защиты (предотвращает выход из строя насоса)
  9. Кнопка - Отрегулируйте заданную температуру вверх
  10. Кнопка - Отрегулируйте заданную температуру вниз

Информация о функциях «ECO Pump Switch»:



Настройки температуры:

  •   Когда температура ниже 0 °C, на дисплее появляется символ «LO». Когда температура выше + 60 °C, на дисплее появляется символ «HI».
  •   Если датчик зажима установлен неправильно или не нагревается, на дисплее отображается символ «----». Измерение температуры происходит каждые 10 секунд.

Вид по умолчанию:

  •   Когда MAGNUM «ECO Pump Switch» включен, на дисплее появляются символы «измеренная температура» и «переключатель насоса включен». (Рисунок 1 и 2).
Картинка экрана 1 Картинка экрана 2

Реле с защитой:

  •   Реле имеет внутреннюю задержку переключения около 10 секунд.

24-часовой цикл защиты:

  •   Когда включена функция 24-часовой защиты, на дисплее появится символ Символ снежинка Переключатель насоса будет включен на 1 минуту, если насос не работал в течение 24 часов.

MAGNUM «ECO Pump Switch» включен:

  •   Символ:Символ солнышко появляется на дисплее в тот момент, когда насос включен.

Защита от замерзания:

  •   Когда защита от замерзания включена «ECO Pump Switch» автоматически включается при температуре ниже +5 °C. На дисплее появится символ защиты от замерзания Символ снежинка

Резервная память:

  •   «ECO Pump Switch» автоматически сохраняет настройки в (флэш-памяти).

Единица измерения температуры °C или °F:

  •   Отредактируйте вид отображения от 0 °C до 60 °C; нажмите кнопку Символ снежинка примерно на 7 секунд. Заводская настройка: отображение в ° C.

Настройки по умолчанию:

  •   Дисплей температуры: от 0 °C до +60 °C
  •   Точность: 0,5 ° C
  •   Регулировка температуры: от 5 °C до +49 °C
  •   Заводская настройка: 28 °C

Настройка температуры:

  •   Нажмите кнопку стрелка вниз   или стрелка вверх, чтобы изменить запрограммированную температуру.
  •   Во время настройки на дисплее будет мигать символ ручного управления (Рисунок 2).
  •   Через 10 секунд автоматически отобразится вид по умолчанию.



ИНСТРУКЦИЯ ПО ИСПОЛЬЗОВАНИЮ «ECO Pump Switch»

«ECO Pump Switch» это термостат для циркуляционных насосов систем отопления. Он работает с помощью датчика - зажима, который закреплен на трубе подачи теплоносителя или к линии подачи распределительного коллектора отопления. Включает и отключает насос.



Фото подключение к трубе подаче теплоносителя

  1. Вставьте штекер датчика с зажимом в гнездо на боковой стороне выключателя.
  2. Вставьте ««ECO Pump Switch»» в штепсельную розетку.
  3. Подключите шнур питания циркуляционного насоса к «ECO Pump Switch».
  4. Установите датчик с зажимом на линии подачи теплоносителя к распределительному коллектору отопления/теплого пола.
  5. Активируйте 24-часовой цикл. Символ: Символ снежинка должен быть виден на дисплее устройства.
  6. Установите желаемую температуру включения и выключения (заводская настройка - +28 °C).
  • При/после включения «ECO Pump Switch» символ: Символ солнышко должен быть виден на дисплее устройства.
  •   Когда температура теплоносителя (например, воды) в подающем трубопроводе превышает запрограммированную температуру, подключенный насос будет включен. Когда температура в подающем трубопроводе ниже запрограммированной температуры, насос будет отключен.
  • Если насос не работал в течение 24 часов (например, в солнечные дни), «ECO Pump Switch» включит насос на 1 минуту, чтобы предотвратить заклинивание насоса (должна быть включена функция 24-часовой цикл и символ: Символ снежинка должен быть виден на дисплее устройства.
  •   «ECO Pump Switch» также оснащен защитой от замерзания, защита будет работать при температуре ниже +5 °C. На дисплее должен быть виден символ: Символ снежинка

Технические характеристики:

  •   Напряжение питания: 230 Вольт переменного тока ( ±15%) 50/60 Гц.
  •   Контакт переключения реле: 230 Вольт переменного тока, 50/60 Гц. - 8А макс. (Резистивный)
  •   Версия датчика: 100k. датчик с зажимом
  •   Температура: +5 °C ~ +60 °C
  •   Предел влажности: 5% - 95% (без конденсата)

Технические детали:

  •   Диапазон настройки: от +5 °C ~ +49 °C
  •   Точность: ± 0,5 ° C
  •   Информационный дисплей: фактическая и запрограммированная температура
  •   Температура: регулируемая
  •   Резервное копирование: флэш-память

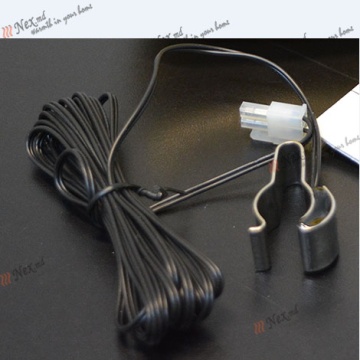

  •   Clipsensor: 3-метровый кабель с зажимом

Функция включения/выключения:

  •   Кнопка включения / выключения «ECO Pump Switch» имеет небольшую задержку для предотвращения случайного включения и выключения.
  •   Нажмите и удерживайте кнопку ВКЛ / ВЫКЛ примерно 5 секунд, чтобы включить или отключить «ECO Pump Switch».
  •   При включении на дисплее появляется символ: Символ солнышко, ««ECO Pump Switch»» теперь будет работать исходя из заданных параметров.
  •   Когда «ECO Pump Switch» отключен, на дисплее появляется символ: Символ on/off, «ECO Pump Switch» и реле нагрузки теперь отключены.
