Греющий кабель - «MiniCableE» Инструкция по монтажу

  Уважаемый покупатель, мы благодарим Вас за ваш выбор. Нагревательный кабель «MiniCableE» произведен из высококачественных, прочных материалов и может быть использован как система обогрева с автоматической регулировкой температуры пола в различных помещениях. Пожалуйста, внимательно прочитайте инструкцию перед началом монтажа, соблюдение правил и рекомендаций по использованию нагревательного кабеля необходимо для его длительной и эффективной работы, а также это позволит Вам правильно использовать необходимые инструменты и материалы, не забывайте заполнить инспекционную карту, а также нарисовать схему расположения нагревательного кабеля в помещении.
  Для того, чтобы система обогрева много лет помогала создавать комфорт в Ваших домах, офисах, и любых других помещениях предлагаем внимательно ознакомиться с данной инструкцией.
  Если у вас есть какие-либо вопросы, пожалуйста, посетите www.nex.md, если у вас возникли какие-либо вопросы, требующие дополнительной информации или поддержки, пожалуйста обращайтесь: понедельник / пятница с 09:00 до 17:00, телефон поддержки: +37322571529. Электронная почта: info@nex.md.

1. Важные меры предосторожности и предупреждения

1.1 Правила техники безопасности

   Безопасность и надежность системы подогрева пола зависит от правильного проектирования, монтажа, подключения и ввода в эксплуатацию. Неправильная установка или неправильное обращение с продуктом может привести к повреждению нагревательного кабеля, компонентов системы и имущества, а также может привести к пожару или поражению электрическим током. Рекомендации и инструкции, содержащиеся в этом руководстве, важны. Следуйте им внимательно, чтобы исключить все риски и обеспечить долгую работу системы «MiniCableE».

  Обратите особое внимание на следующие значки:

  • - Важные пункты инструкции, помечены знаком ВАЖНО
  • - Предупреждения о безопасности, обозначены знаком ВНИМАНИЕ

1.2 Применение и характеристики «MiniCableE»

   Нагревательный кабель прежде всего разработан для установки на бетонных полах. При укладке на деревянный пол, все поверхности должны быть покрыты цементной стяжкой, которая является совместимой с горячими системами пола. Например, Покройте пол 15-миллиметровым листом ОСБ или влагостойкой фанерой, зафиксируйте винтами длиной 200 мм и затем залейте 2-3mm самовыравнивающейся смеси, затем продолжите как монтаж для цементной (бетонной) основы. Инженерные коммуникации, трубы отопления, горячего водоснабжения категорически запрещается пересекать греющим кабелем. В таких случаях необходимо применять несколько отдельных комплектов нагревательного кабеля.

  Для каждой зоны обогрева покрытие должно быть однотипным. Наличие в зоне обогрева участков с повышенной теплоизоляцией (ковры, стационарная мебель) может привести к перегреву кабеля.

  На цементную стяжку можно укладывать практически все напольные покрытия, подходящие по характеристикам, придерживаясь рекомендаций производителя покрытий. Применяемые клеи и мастики должны соответствовать условиям эксплуатации. Во избежание деформации деревянного покрытия оно должно быть сухим, хорошего качества и толщиной не более 2 см. Ламинированное покрытие на основе МДФ укладывают на стяжку без подложки, нельзя прокладывать между стяжкой и покрытием материалы, являющиеся теплоизоляторами. Клей для покрытия должен выдерживать нагрев.

  При использовании линолеума в качестве покрытия, необходимо приклеить его к стяжке по всей площади. Ковровое покрытие укладывается без клея и фиксируется плинтусами.

Таблица №1 Технические характеристики «MiniCableE»

 Наименование:

Значение:

1

 Конструкция кабеля

 Двужильный

2

 Выделяемая тепловая мощность

18 Вт/м

3

 Номинальное напряжение питания

230 Вольт

4

 Тестовое испытание

1000 Вольт

5

 Минимальное расстояние между жилами нагревательного кабеля

± 80 мм

6

 Радиус изгиба кабеля, не менее

25 мм

7

 Диаметр нагревательного кабеля

3,6 мм

8

 Изоляция греющей жилы

XLPE

9

 Внешняя изоляция

PVC

10

 Макс. температура на поверхности кабеля

+ 65 °С

11

 Мин. температура воздуха при монтаже

+ 5 °С

 12

 Холодный конец провода (2 жилы + оплётка)

2,5 метра

1.3 Не забудьте измерить сопротивление

   Сопротивление следует измерять между двумя проводниками, синим и коричневым. Эти показатели должны соответствовать технической информации, указанной на бирке нагревательного кабеля. Значение должно быть в пределах -5% ~+ 10%. Если вы получили другое значение, свяжитесь с поставщиком.

  Также измерьте сопротивление между синим, коричневым и экранирующим / заземляющим проводом. Оба должны показывать бесконечность. Если вы получили другое значение, свяжитесь с поставщиком.

  Пожалуйста, обратитесь к пункту №5 «Проверка сопротивления изоляции, нагревательного кабеля и датчика для получения инструкций о том, как измерить сопротивление.

  Важно: измерьте сопротивление четыре раза во время установки!

  Не забывайте всегда измерять, проверять и записывать фактическое сопротивление во время всего процесса монтажа (до установки, после установки, после нанесения цементного раствора или самовыравнивающейся смеси и после укладки финишного покрытия для пола).

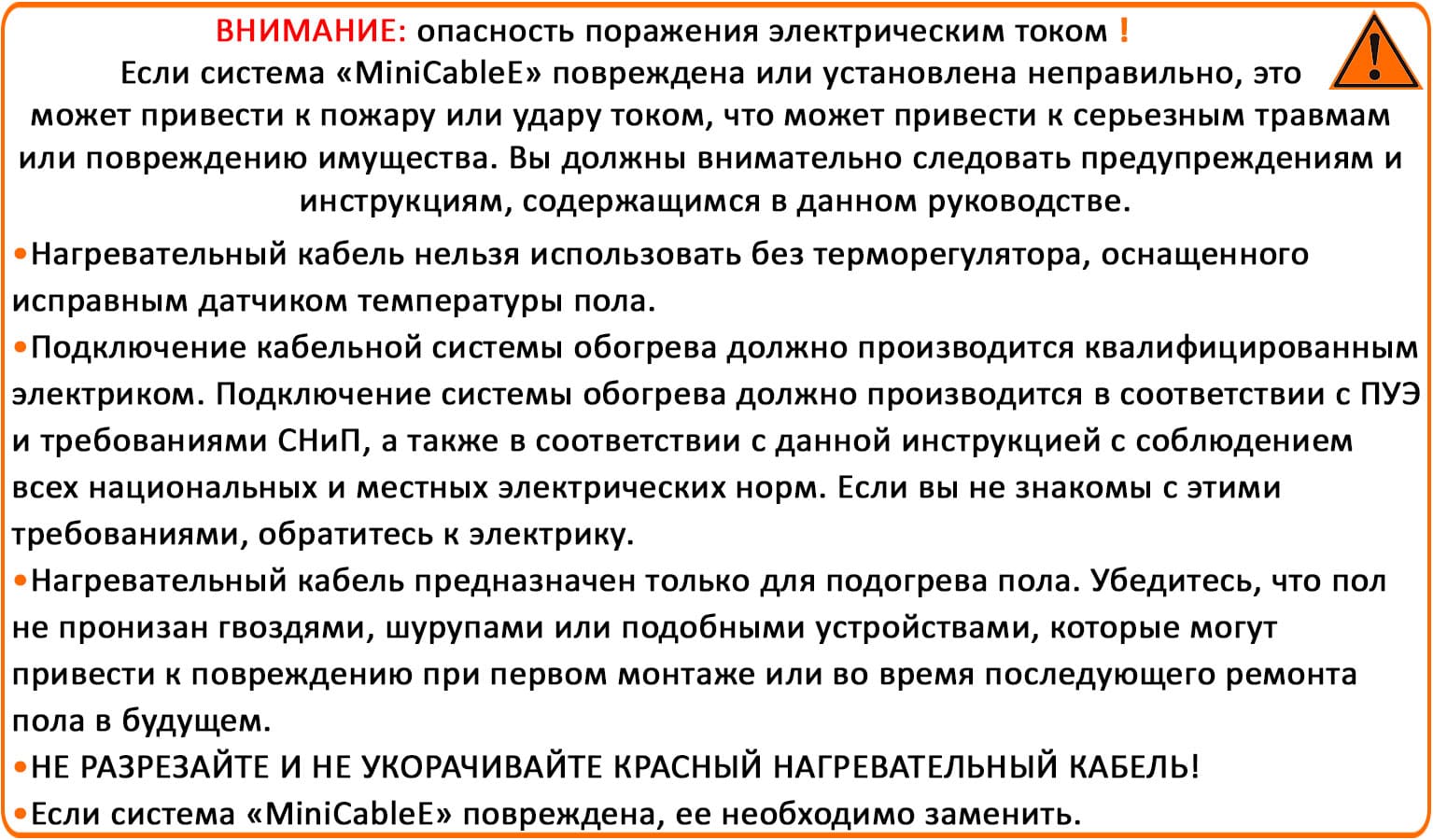

ВНИМАНИЕ! До, вовремя и сразу после установки ни в коем случае не включайте нагревательный кабель в электрическую сеть.

Важно:
* Не устанавливайте «MiniCableE» в стенах или потолках.
* Кабель должен быть покрыт цементным раствором, жидким бетоном, самовыравнивающей наливной смесью, клеем или аналогичным материалом.
* Минимальная температура монтажа составляет + 5 °С
* Нагревательный кабель не должен пересекаться и устанавливаться слишком близко.
* Рекомендуется использовать только медный питающий провод при подключении.
* Не забудьте проверить, что напряжение питания соответствует напряжению «MiniCableE».
* «MiniCableE» предназначен только для установки внутри помещений.

2. Конструкция теплого пола и правильный выбор комплекта.

2.1  Планирование системы обогрева

2.1.1 Шаг 1: Измерьте площадь обогрева

   Выбор подходящего комплекта нагревательного кабеля производится исходя из необходимой площади. Площадь рассчитывают исходя из «свободной» площади.

  «Свободная» площадь» – это площадь помещения, не занятая стационарно установленной мебелью, сантехникой и бытовыми приборами, такими как шкафы, непроветриваемые кровати без ножек, кухонные стенки, холодильники, стиральные машины, душевые кабины, ванны, унитазы, умывальники и др. То есть «свободная» площадь – это площадь, по которой можно ходить с учетом технологических отступов от стен, перегородок, отопительных приборов.

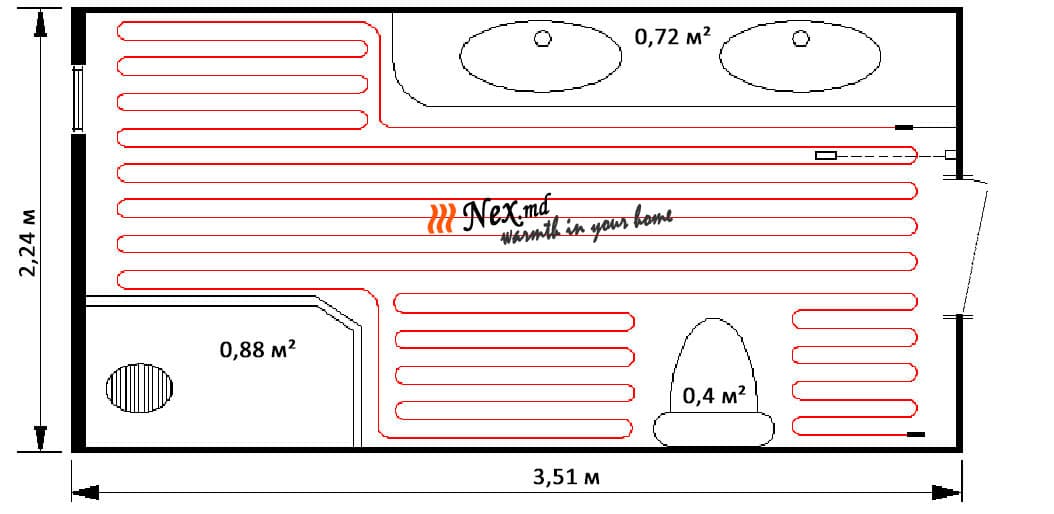

  Например, на рисунке №1 площадь ванной комнаты составляет 7,8 м2. Когда вы вычитаете площадь туалетного столика, душевой кабины и унитаза, общая отапливаемая площадь составляет всего 5,8 м2.

2.1.2 Шаг 2: Определите напряжение питания

   Убедитесь, что напряжение питания соответствует 230 Вольт.

  Важно:

  Мощность нагревательного кабеля указана при 230 Вольт при напряжении 220 Вольт мощность нагревательного кабеля снижается на 8,5%, а при увеличении напряжения до 240 Вольт, мощность нагревательного кабеля возрастет на 8,9%.

2.1.3 Шаг 3: Начертите план-схему

   Определите оптимальные размеры системы подогрева пола, расположите нагревательный кабель по всей свободной площади отапливаемого помещения. Выберите место для установки термостата на стене рядом с отапливаемой зоной, куда можно дотянуть холодный конец провода «MiniCableE» длиной 2,5 м и датчика температуры пола длиной до 3 м. Пожалуйста, для примера изучите рисунок №1.

  Важно:

  Для обеспечения надлежащего подогрева пола необходимо соблюдать заранее рассчитанный шаг укладки между жилами нагревательного кабеля. Не меняйте расстояние между жилами, на полу могут появится холодные места, так называемая «тепловая зебра» рекомендованный шаг укладки не более 11 см.

Рисунок 1

2.2 Убедитесь, что комплект «MiniCableE» подобран правильно

   Убедитесь, что комплект «MiniCableE» не больше, чем отапливаемая площадь помещения. Следуя примеру из рисунка №1, если площадь обогрева составляет 5,8 м², выбранная мощность обогрева составляет: 170 Вт / м², тогда 5,8 м² * 170 Вт / м², = 986 Ватт. Зная общую мощность обогрева подбираем из Таблицы №2 наименьший к значению комплект нагревательного кабеля «MiniCableE». В нашем случае это будет комплект 900 Watt «MiniCableE», соответственно 900 Вт делим на 170 Вт/м² получаем 5,3 м2 теплого пола.

Пример расчета шага укладки кабеля

   Для того, чтобы рассчитать правильно шаг укладки кабеля, необходимо площадь где будет теплый пол (м2) разделить на полную мощность комплекта кабеля. Результат умножить на 18 (где 18 Вт это мощность кабеля на метр погонный).

  В полученном результате первые две цифры после запятой указывают на расстояние между нагревательными кабелями в сантиметрах.

  Например, комплект кабеля с номинальной мощностью 900 Вт, а площадь где будет теплый пол 5,3 м2 (170 W получим мощность на 1 м2 площади). Расчет шага укладки будет следующий (5,3 м2: 900Вт) X 18 Вт/м.п. = 0,105, следовательно, мы будем укладывать нагревательный кабель через каждые 10,5 см.

Таблица №2 Выбора мощности, размеров и данных о измерениях

 Модель: 18 Ватт/м

Размер

 Сила тока, А

 Сопротивление при 20 °С -5%    ~ + 10% Ом

1

75 Watt

4,20 м

0,4

705,3

2

150 Watt

8,30 м

0,7

352,7

3

225 Watt

12,50 м

1,0

235,1

4

375 Watt

20,80 м

1,7

141,1

5

450 Watt

25,00 м

2,0

117,6

6

600 Watt

33,30 м

2,6

88,2

7

675 Watt

37,50 м

3,0

78,4

8

900 Watt

50,00 м

4,0

58,8

9

1350 Watt

75,00 м

5,9

39,2

 10

1800 Watt

100,00 м

7,9

29,4

3. Монтаж

    Важно! Необходимые инструменты и материалы
Для установки и проверки системы подогрева пола вам потребуются следующие инструменты:
* Сервисный нож
* Рулетка
* Ножницы
* Зачистка для проводов
* Отвертка
* Мультиметр

  Вам также могут понадобиться и другие инструменты, и материалы, например, самовыравнивающаяся смесь, тонкий слой раствора, правило, плитка, зубчатый шпатель и т.д. Выполните следующие действия для правильного монтажа «MiniCableE».

3.1 Шаг 1: ПЛАН УКЛАДКИ

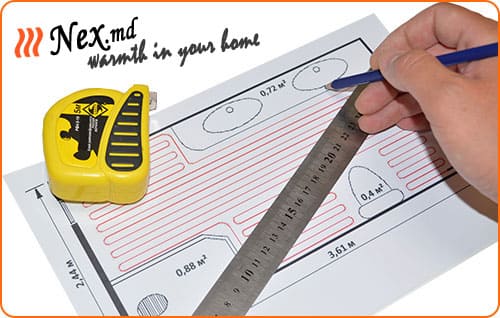

  Сделайте план расположения или план пола помещения; отметьте всю постоянную мебель, такую как унитаз, ванну, бытовые приборы, кухонный шкаф и т. д. Укажите все размеры, необходимые для определения свободной площади пола и положение термостата. Расстояние от стены 10 - 20 см должно учитываться. Это не относится к застекленным Стенам или панорамным окнам, где требуется дополнительный подогрев.

  Важно!

  Поставщик рекомендует в процессе монтажа делать фотографии мест где расположены муфта соединительная и датчик температуры пола с указанием всех отступов от стен.

3.2 Шаг 2: ПЕРЕНЕСИТЕ ПЛАН-СХЕМУ НА ПОЛ

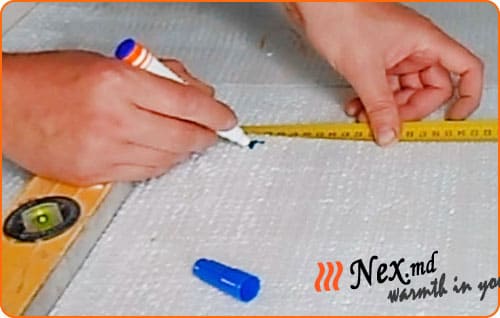

  Нарисуйте схему теплого пола на полу, включая места расположения всей мебели, которая еще не установлена. Разверните первые несколько метров нагревательного кабеля «MiniCableE». Начальная точка кабеля должна быть расположена в пределах 2 м от термостата. Используя план пола, определите желаемое расстояние между монтажными лентами кабеля (рекомендуется расстояние 0,5-1 м).

  Важно!

  Минимальное расстояние между жилами нагревательного кабеля должно быть не менее 80 мм. Отметьте положение муфты подключения между кабелем питания и красным нагревательным кабелем «MiniCableE». Это муфтовое соединение должно быть скрыто слоем цементно песчаной стяжки, самовыравнивающимся раствором или слоем плиточного клея. Не перекручивайте и не натягивайте муфту.

  ВНИМАНИЕ! ни в коем случае не допускайте повреждение соединительной муфты.

  В помещении оставляйте свободное место вдоль стен, для прочного соединения с основанием пола при заливке.

3.3 Шаг 3: МОНТАЖ ДАТЧИКА И ТЕРМОСТАТА

  Определите место, где будет располагаться термостат, вмонтируйте стандартный подрозетник глубиной 40-70мм, на удобной высоте для простоты управления. Терморегулятор устанавливается на стене в удобном и доступном месте. Для теплых полов во влажных помещениях (ванная комната) терморегуляторы устанавливаются за пределами помещений. Проштробите необходимые канавки и смонтируйте распределительную коробку (при необходимости) и монтажные трубки. Необходимо вывести монтажные трубки, одна под датчик температуры и другая для кабеля питания «холодный конец» нагревательного кабеля «MiniCableE». Не проводите питание и датчик в одну монтажную трубку. К терморегулятору подводится питание 220 – 230 Вольт Проштробите канавку в полу для монтажной трубки в которой будет датчик температуры.

  Подводя провода питания к терморегулятору, помните, что стандартная электропроводка выдерживает токи нагрузки, указанные в Таблице №3.

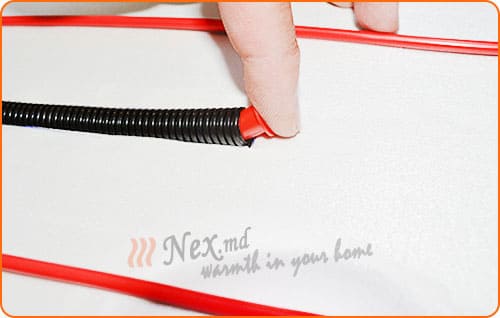

  При монтаже датчика температуры пола входящего в комплект с термостатом, установите датчик с соединительным проводом в монтажную трубку сразу. Уложите в заранее подготовленную канавку (штробу) в основании пола. Монтажную трубку необходимо проложить от настенной коробки термостата до зоны обогрева пола. Конец монтажной трубки закрывается колпачком. Радиус изгиба трубки должен быть не менее 50 мм. Монтажная трубка позволяет зафиксировать датчик в нужной точке теплого пола и осуществить замену датчика, в случае необходимости. Монтажная трубка для датчика должна быть полностью утоплена в стену и частично утоплена в основание пола. Датчик пола может быть удлинен или укорочен по необходимости. Датчик должен быть установлен по середине кабельной змейки для оптимальной регистрации температуры. Датчик установлен правильно если он заведен минимум на 50 см в зону расположения нагревательного кабеля или других систем нагрева.

  Запрещается: монтировать датчик в близи других (скрытых) каналов теплопровода! (Горячая вода, система отопления и т.д.) Не устанавливайте датчик непосредственно под нагревающий кабель! Перед установкой или повторной установкой термостата всегда маркируйте и изолируйте провода питания термостата.

Таблица №3

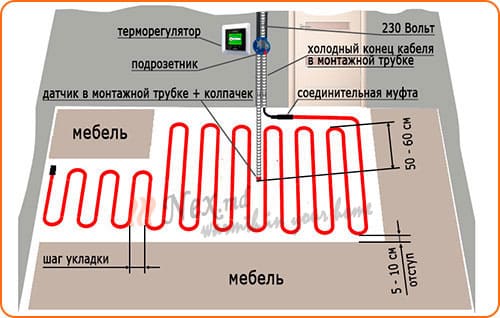

Рисунок - план схема укладки греющего кабеля на пол

3.4 Шаг 4: ПОДГОТОВЬТЕ ПОВЕРХНОСТЬ

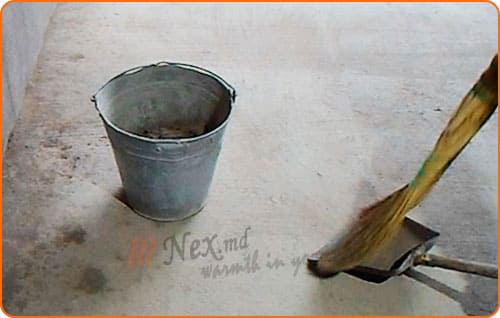

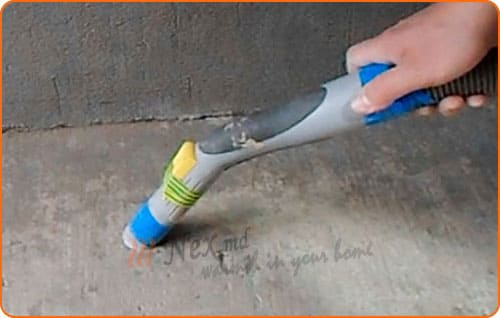

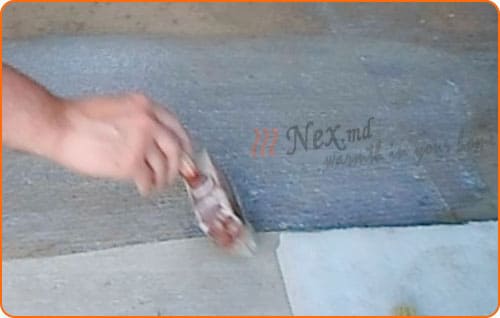

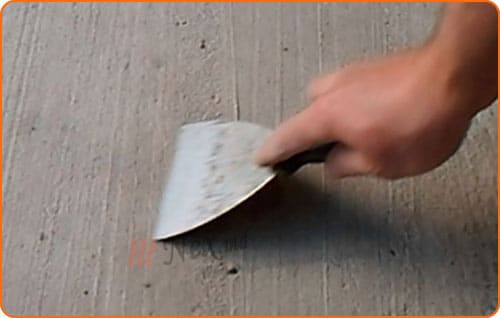

  Тщательно очистите и пропылесосите пол, удалите пыль и мусор с пола, которые могут повредить нагревательный кабель, загрунтуйте. Поверхность пола должна быть горизонтальной. Это необходимо, чтобы при заливке высота замоноличивающего состава была одинаковой, а прогрев равномерным. Поверхность выравнивается с помощью выравнивающих строительных смесей. Поверхность пола рекомендуется прогрунтовать, тогда сцепление со следующим слоем будет лучше. Убедитесь, что основание является чистым, ровным и крепким. Заполните все трещины в полу, чтобы предотвратить возможность растрескивания новой стяжки в результате сдвигов в основании пола.

3.5 Шаг 5: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (ПЕРВЫЙ РАЗ)

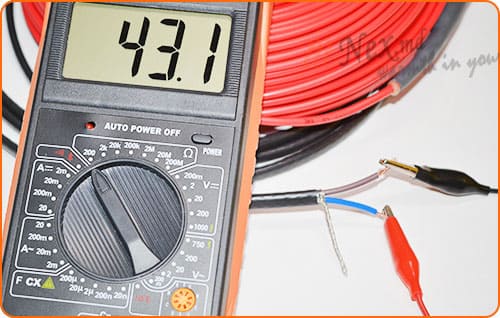

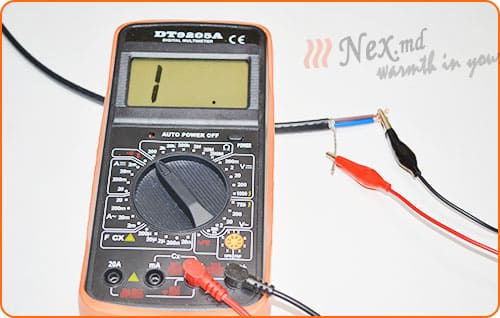

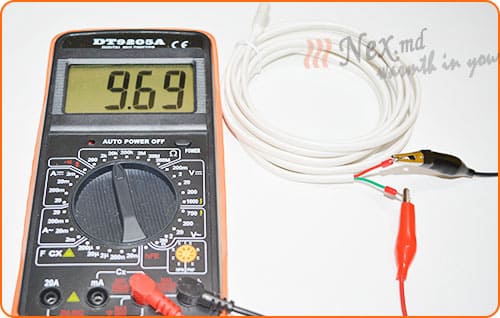

  Используйте цифровой мультиметр/омметр, чтобы измерить сопротивление кабеля «MiniCableE» и сравните его с показаниями из «Таблицы №2 ». Запишите фактическое измеренное сопротивление в инспекционную карту.

  Также измерьте сопротивление между синим, коричневым и экранирующим / заземляющим проводом. Показания должны быть бесконечность. Пожалуйста, обратитесь к пункту №5 «Проверка сопротивления изоляции, нагревательного кабеля и датчика» для получения инструкций о том, как измерить сопротивление.

3.6 Шаг 6: УКЛАДКА НАГРЕВАТЕЛЬНОГО КАБЕЛЯ «MiniCableE»

  Уложите нагревательный кабель таким образом, чтобы соединительная муфта и датчик температуры находились на своих местах, затем подведите кабель питания к термостату или соединительной коробке через монтажные трубки. Соединительная муфта нагревательного кабеля с электрическим кабелем должна быть закреплена и затем полностью покрыта слоем раствора, клея или смеси.

  Начните укладку нагревательного кабеля «MiniCableE» в соответствии с схемой, разработанной на шаге 1.

  НЕ РАЗРЕЗАЙТЕ И НЕ УКОРАЧИВАЙТЕ КРАСНЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ!

  Не подвергайте греющий кабель механическим воздействиям. Избегайте хождения по нагревательному кабелю. Носите только обувь с мягкой подошвой. Используйте перфорированную монтажную ленту для крепления нагревательного кабеля к бетонному полу. Прикрепите кабель к полу перфорированной лентой для монтажа и уложите кабель в форме зигзага по всей длине кабеля. Пожалуйста, посмотрите шаг № 8.1 для получения инструкций по фиксированию кабеля к ленте.

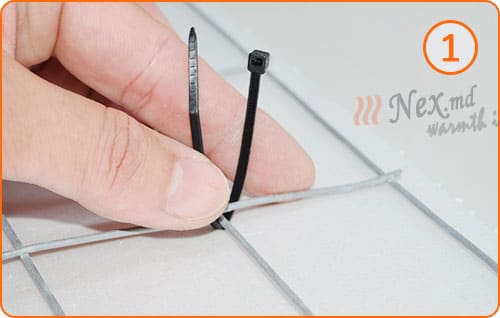

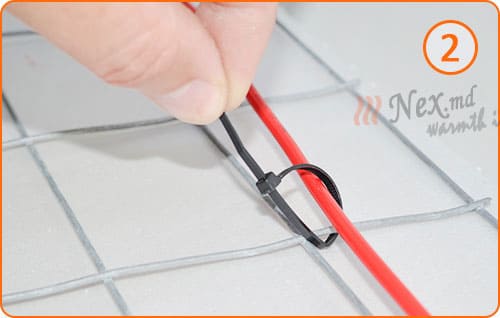

  Если для армирования используется (проволочная сетка) используйте для крепления кабеля пластиковые хомуты непосредственно к сетке (шаг № 8.3).

  УБЕДИТЕСЬ, ЧТО ДАТЧИК ТЕМПЕРАТУРЫ ПОЛА БЫЛ ПРАВИЛЬНО УСТАНОВЛЕН (см. Шаг № 3.3).

  Настоятельно рекомендуем сфотографировать установленный «MiniCableE» перед укладкой финишного покрытия.

3.7 Шаг 7: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (ВТОРОЙ РАЗ)

  Пожалуйста, обратитесь к пункту №5

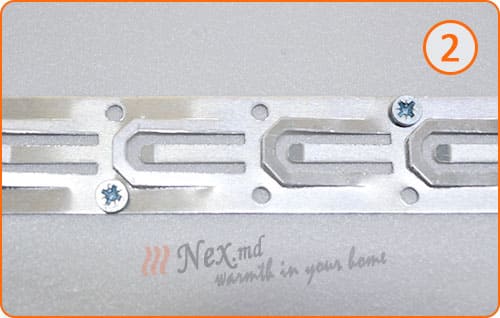

3.8.1 Шаг 8.1: ИНСТРУКЦИЯ ПО КРЕПЛЕНИЮ «MiniCableE» К ПЕРФОРИРОВАННОЙ МОНТАЖНОЙ ЛЕНТЕ

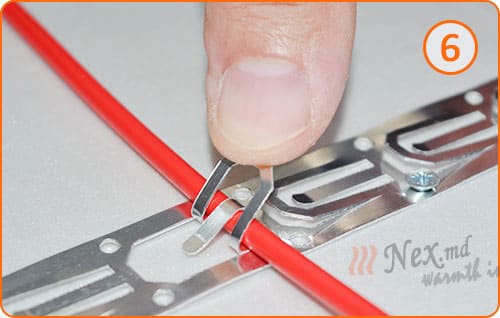

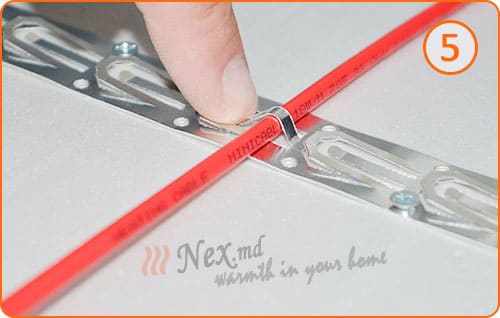

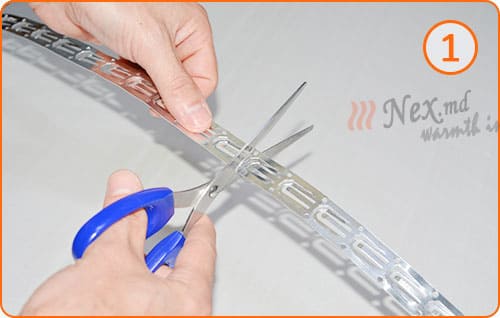

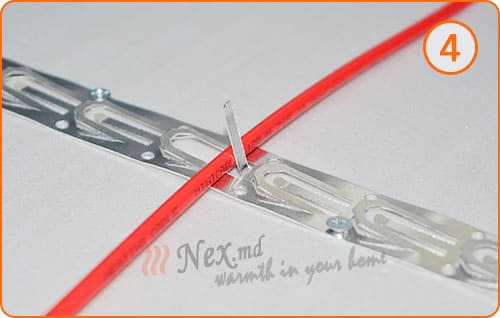

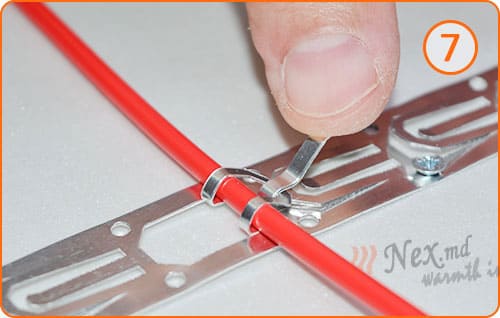

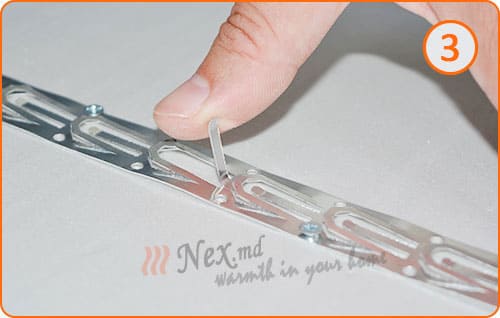

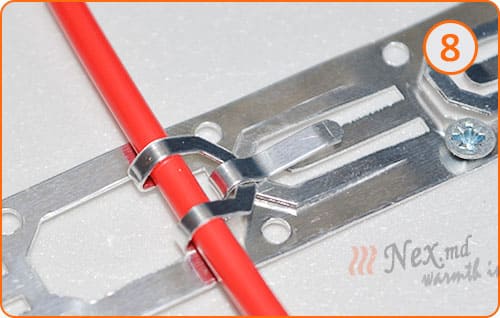

  Разместите монтажную ленту на расстоянии от 0,5 до 1 м (максимальный рекомендуемый интервал 1 м). Закрепите ленту к основанию пола с помощью клея, скоб, гвоздей или двухсторонней липкой ленты.

3.8.2 Шаг 8.2: Применение смеси или клея на твердом основании пола (без утеплителя)

  Хорошо закрепите кабель к черновому полу используя перфорированную ленту. Обеспечьте хорошую адгезию и прочность основания пола, очистите щеткой поверхность от мусора и пыли, загрунтуйте. Затем нанесите жидкий слой смеси или клея толщиной 5-8 мм. Убедитесь, что раствор, смесь или клей покрывает весь нагревательный кабель, до того, как плитка будет установлена.

  Нагревательный кабель заливается плиточным клеем или самовыравнивающейся смесью (наливной пол), подходящими для теплых полов. Смотрите данную информацию на упаковке производителей смесей или проконсультируйтесь при покупке смеси. Крайне важно, для заливки используйте жидкие растворы. При применении не жидких растворов образуются воздушные карманы, куда не попадает раствор, это снижает равномерный отвод тепла и приводит к локальному перегреву кабеля. Это может повредить кабель. Для того чтобы предотвратить это, кабель должен быть закреплен плотно без провисания и раствор должен заполнять все пространство вокруг кабеля. В этом случае необходимо использовать самовыравнивающие смеси или клея для плитки рекомендованные производителями этих смесей для устройства теплых полов, и дать полностью затвердеть, прежде чем укладывать плитку на плиточный клей, или любое другое финишное напольное покрытие. Этот способ применим также и для стяжек толщиной от 3 максимум до 5 см.

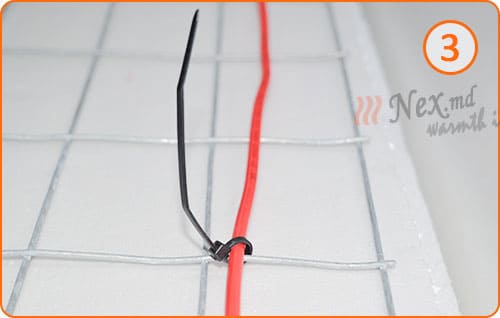

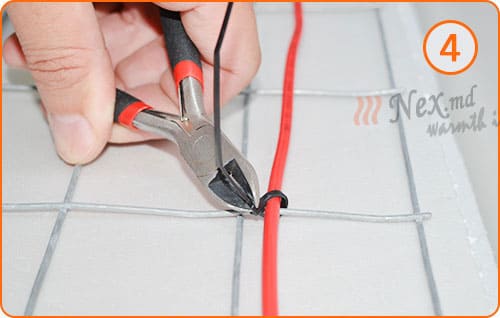

3.8.3 Шаг 8.3: Установка на металлическую сетку прикрепленную к теплоизоляции под слой стяжки, раствора или смеси толщиной 3,5 – 5 см.

  Предварительно приклейте утеплитель толщиной от 2 см и плотностью не менее 35 кг/м³ к основанию пола, затем прикрепите нагревательный кабель с помощью пластиковых хомутов на оцинкованную металлическую сетку (рисунок 1-4). Будьте внимательны сильно затягивать хомуты нельзя, оболочка кабеля должна оставаться целой без повреждений. Крайне важно, используйте жидкий раствор для заливки слоя стяжки с добавлением пластификатора для теплых полов. При применении не жидких растворов образуются воздушные карманы, куда не попадает раствор, это снижает равномерный отвод тепла и приводит к локальному перегреву кабеля. Это может повредить кабель. Для того чтобы предотвратить это, кабель должен быть закреплен плотно к сетке без провисания и раствор должен заполнять все пространство вокруг кабеля. В этом случае рекомендуем использовать жидкие строительные растворы для наливных полов. Убедитесь, что раствор, смесь или клей покрывает весь нагревательный кабель толщиной от 3,5 до 5 см, до того, как финишное покрытие будет установлено.

3.9 Шаг 9: ПОКРЫТЬ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ РАСТВОРОМ

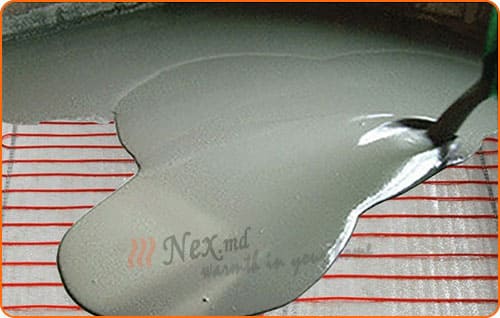

  Для плитки перед началом укладки, покройте нагревательный кабель слоем толщиной 5-8 мм, самовыравнивающей смеси или клеем для плитки согласно рекомендациям производителя смеси по монтажу плитки.

  Убедитесь, что смесь или клей покрывает весь нагревательный кабель, до того, как плитка будет установлена. Убедитесь, что вся влага в самовыравнивающейся смеси, или клее полностью удалена в соответствии со временем высыхания, рекомендованным производителем (уточните точное время высыхания у производителя).

3.10 Шаг 10: ИЗМЕРЬТЕ СОПРОТИВЛЕНИЕ (В ТРЕТИЙ РАЗ)

  Пожалуйста, обратитесь к пункту №5

3.11 Шаг 11: УСТАНОВИТЕ ПЛИТКУ или ФИНИШНОЕ ПОКРЫТИЕ

  В соответствии с инструкциями, предоставленными производителем плитки. Используйте флексибельный термостойкий клей.

4 (Шаг 12:) ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ И ТЕРМОСТАТА

  Подключение источника питания и термостата должно производится квалифицированным электриком в соответствии с ПУЭ и требованиями СНиП, а также в соответствии с данной инструкцией и инструкцией к термостату, с соблюдением всех национальных и местных электрических норм. Если вы не знакомы с этими требованиями, обратитесь к электрику. Электрик должен подключить датчик пола к термостату, взять окончательное значение сопротивления нагревательного кабеля – ЧЕТВЕРТЫЙ РАЗ, пожалуйста, обратитесь к пункту №5, записать его в инспекционную карту.

  Важно!

  Соединительный кабель «Холодный конец» может быть удлинен или укорочен, но не может быть короче 0.5 метра от места соединения с нагревательным кабелем.
Экранирующий провод нагревательного кабеля заземляется (зануляется) в соответствии с правилами СНИП и ПУЭ.

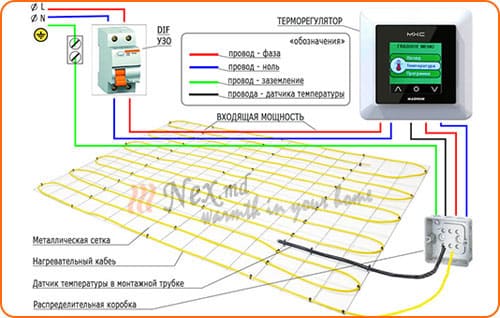

  Нагревательные жилы синий и коричневый подсоединяются к терморегулятору.

  Для защиты от короткого замыкания перед терморегулятором в электрощите устанавливается автоматический выключатель. Для защиты от поражения людей электрическим током используйте УЗО до 30 mA (устройство защитного отключения). Для защиты от перепадов напряжения используйте соответствующую автоматику.

  Все электротехнические приборы (нагревательный кабель, термостат) должны быть соединены подходящим по сечению проводом через подходящую по мощности промаркированную систему автоматики и защиты.

  Если в помещении необходимо установить несколько секций нагревательного кабеля, то они должны быть соединены между собой параллельно, в распределительной коробке и один кабель должен выходить к термостату. Максимальная мощность для бытового термостата 16 ампер. Если объединенная площадь обогрева превышает 14 А, необходимо подключение произвести через Контактор.
Чтобы установить и настроить термостат, пожалуйста, используйте инструкцию, которая входит в комплект с термостатом.

  Зарисуйте схему установки Вашего нагревательного кабеля, укажите расстояние от стен, места расположения датчика и муфт. Эта схема Вам может пригодится при следующих проведениях строительных работ.

4 .1 Запуск системы в первый раз:

    Внимание!

  Запрещается включать систему до полного высыхания клея или смеси, рекомендуется минимум две недели (14 дней). Для цементного раствора запуск системы не ранее чем через 28 календарных дней из-за естественного удаления влаги из пола. Преждевременное Включение системы может привести к повреждению нагревательного кабеля.

  Включите терморегулятор, постепенно добавляя температуру. Первоначальный нагрев системы может быть от нескольких часов до 2-х суток. Если ваша система теплого пола рассчитана как дополнительный комфортный подогрев, ее температурный режим может зависеть от работы основного отопления. Не закрывайте подогреваемые полы изолирующими материалами. Это может вызвать, перегрев кабеля.

  При первом включении система может выходить на заданный режим длительное время. Не беспокойтесь, нужная температура будет достигнута.

5.0 Проверка сопротивления изоляции, нагревательного кабеля и датчика

    Важно!

  Необходимо выполнить тест сопротивления изоляции, тест сопротивления нагревательного кабеля и тест сопротивления датчика температуры четыре раза (см. пункт № 3) во время процесса установки.

5.1 Проверка сопротивления изоляции

  Этот тест проверяет, что изоляционные оболочки нагревательного кабеля не повреждены. Низкое значение указывает, что кабель был поврежден и должен быть заменен. Цифры на рисунке указаны только как пример.

  1. Подключите заземляющий провод к черному щупу и оба провода питания кабеля к красному щупу мультиметра.

  2. Убедитесь, что счетчик показывает «Бесконечность» или «000». Если вы получили другое значение свяжитесь с поставщиком.

  3. Если все в порядке, запишите фактические показания в гарантийный талон.

5.2 Испытание сопротивления нагревательного кабеля

  Этот тест измеряет сопротивление «MiniCableE» и используется для определения целостности цепи. Цифры на рисунке указаны только как пример.

  1. Установите мультиметр на диапазон 200 кОм или 2000 Ом

  2. Подсоедините щупы мультиметра к коричневому и синему концу холодного провода.

  3. Сравните это значение сопротивления с сопротивлением, указанным в «Таблица №2 ». Значение должно быть в пределах -5% ~+ 10%. Если вы получили другое значение свяжитесь с поставщиком.

  4. Если все в порядке, запишите фактические показания в гарантийный талон.

5.3 Тест сопротивления датчика

  Этот тест измеряет сопротивление датчика пола и используется для проверки целостности датчика. Цифры на рисунке указаны только как пример.

  1. Установите мультиметр на диапазон 200 кОм.

  2. Подключите щупы мутиметра к красному и зеленому проводу.

 3. Убедитесь, что прибор показывает между 9-25KОм. Если вы получаете другое значение свяжитесь с поставщиком.

  4. Если все в порядке, запишите фактические показания в гарантийный талон.

ПЛАН ПОМЕЩЕНИЯ

Схема укладки “изделия” с указанием места расположения терморегулятора, соединений, шага укладки, расстояний от стен, мебели, оборудования.

лист для заметок

Внимание! Правильное составление данного чертежа во время или после монтажа “изделия” является обязательным для осуществления продавцом гарантийных обязательств.

Дополнительно:

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

МЕРЫ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С НАГРЕВАТЕЛЬНЫМ КАБЕЛЕМ «MiniCableE»
