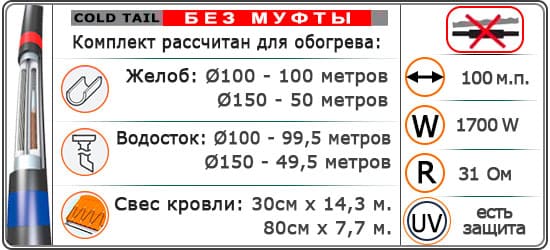

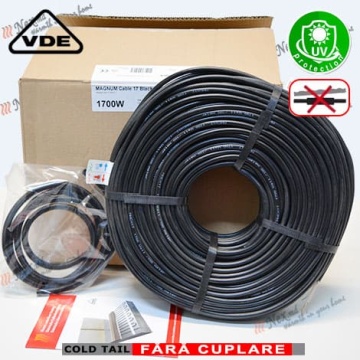

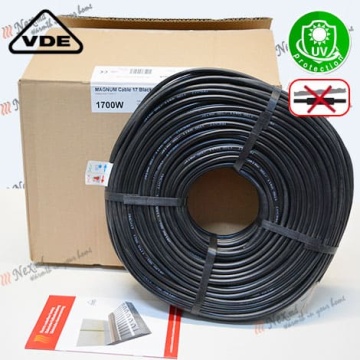

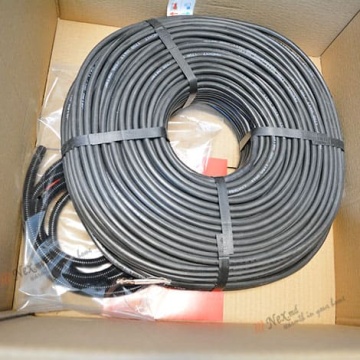

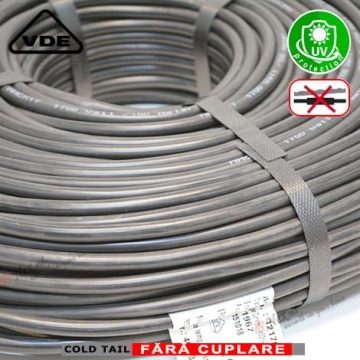

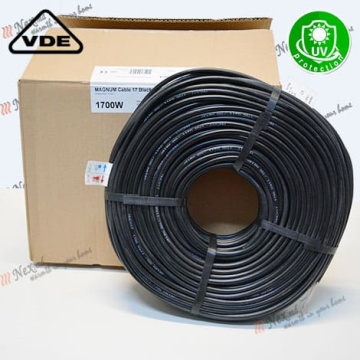

Кабель MHCX17-1700Wǀ100 м¹ Резистив. + УФ-защ. + Экран. - 332

  Для правильного расчета необходимой длины кабеля нужно к полной длине трубы водостока добавить примерно 50 см на капельную петлю. Например, у 3х этажного дома водосточная труба Ø150 и длиной 8,5 метров от нижней части крыши, расположены по 2 углам дома. Делаем следующий расчет 8,5 м * 2 линии кабеля + 0,5 м = 17,5 м резистивного кабеля, подойдет комплекта кабеля 300 вт, длиной 17,6 м.п. Берем 2 комплекта. Капельная петля должна выступать из нижней части трубы водостока на 15 см или располагаться ниже точки замерзания в дренажной системе.

  В желобе кабель размещают в нижней точке по всей длине. Например, длина желоба 24 м, диаметр 125 мм, получаем что резистивного кабеля необходимо 24 м.п. Ближайший размер 29,3 м.п. так как резистивный кабель нельзя разрезать или укорачивать то оставшийся кусок кабеля нужно равномерно распределить на уязвимой части желоба или крыши, где может собираться больше всего снега. Главное, чтобы кабель не пересекался и не касался себя. Для контроля работы системы обогрева используйте датчик влажности с подогревом, который устанавливается в водосточный желоб.

  Для расчета длины кабеля на выступающем крае кровли расчетная мощность должна быть не менее 170 вт/м2 для нашего региона, ширина дорожки обогрева составляет - ширина выступа от стены здания + 30 см.

  Делаем расчет:
  Ширина дорожки (выступ крыши + 30 см) * длину нижней грани крыши * 200 ватт / мощность резистивного кабеля.

  Например, ширина свеса крыши 30 см, длина 24 м, получаем: (0,30 м + 0,30 м) * 24 м * 200 вт / 17 вт = 169 метров кабеля.

  Шаг укладки резистивного кабеля 10 см, дает мощность 170 вт/м2. Ближайший подходящий комплект кабеля на 171 м.п., 2900 вт. Его необходимо целиком разместить на крыше, для этого несколько петель кабеля удлиним, нагревательный резистивный кабель не должен касаться или пересекаться между собой.

  Для оборудования 3х этажного дома системой снеготаяния на крыше и в водостоке необходимо:

  1)- на выступе (свес) крыши — 1 комплект 2900 вт, 171 м.п
  2)- в водосточном желобе — 1 комплект 500 вт, 29,3 м.п
  3)- в водосточной трубе — 2 комплекта по 300 вт, 17,6 м.п.

  Суммарная нагрузка системы снеготаяния составит 4000 вт.
  Следующим шагом необходимо подобрать автоматику + терморегулятор с датчиками температуры и осадков.

  При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон) и диаметр водосточной трубы, чтобы определить какая мощность необходима на каждый метр обогрева.

  При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.
