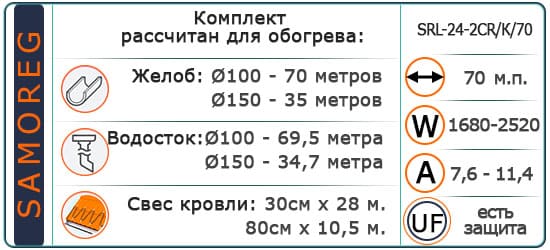

Комплект SRL-24-2CR/К/70 применяется:
Для водостока | |
|---|---|
диаметр трубы | длина водостока |
Ø 100 | 69,5 метра |
Ø 125 | 69,5 метра |
Ø 150 | 34,7 метра |
Ø 200 | 34,7 метра |
Для водосточного желоба | |
|---|---|
диаметр трубы | длина желоба |
Ø 100 | 70 метров |
Ø 125 | 70 метров |
Ø 150 | 35 метров |
Ø 200 | 35 метров |
Для свеса кровли | |
|---|---|
ширина свеса | длина свеса |
30 см | 28 метров |
50 см | 16,8 метров |
80 см | 10,5 метров |
120 см | 7,0 метров |
Технические характеристики комплекта - SRL-24-2CR/К/70
| Наименование: | Значение: | Наименование: | Значение: |
|---|---|---|---|
| Длина кабеля в комплекте | 70 метров | Максимальная рабочая температура (кабель под напряжением) | + 65 ⁰С |
| Минимальный радиус изгиба кабеля | 60 мм | Макс. Допустимая температура без нагрузки (1000 часов суммарно) | + 85 ⁰С |
| Линейная мощность комплекта при +10 ⁰С / -10 ⁰С | 1680 Ватт / 2520 Ватт | Мин. Температура монтажа | - 40 ⁰С |
| Ток нагрузки при +10 ⁰С / -10 ⁰С | 7,7 А / 11,45 А | Сечение токоведущих жил AWG | 16 |
| Напряжение сети | 220 Вольт | Экранированный | да |
| Сопротивление оплетки Ώ/км | < 18,2 | Защита от ультрафиолета | есть |

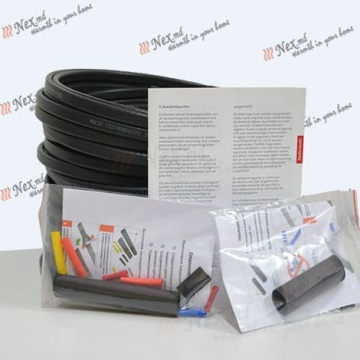

Состав комплекта SRL-24-2CR/К/70:

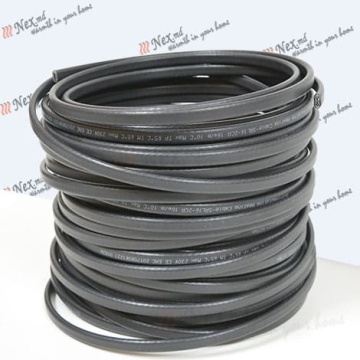

- 1)- Кабель греющий саморегулируемый - 70 метров
- 2)- Трубка термоусадка (желтая) - 1 шт.
- 3)- Трубка термоусадка (черная) - 1 шт.
- 4)- Трубка термоусадка (красная) - 2 шт.
- 5)- Трубка термоусадка (черная) 30 мм - 1 шт.
- 6)- Трубка термоусадка с клеем (черная) 80 мм - 1 шт.
- 7)- Трубка термоусадка с клеем (черная) 120 мм - 1 шт.
- 8)- Гильза соединительная в изоляции (синяя) - 1 шт.
- 9)- Гильза соединительная в изоляции (красная) - 2 шт.
- 10)- Инструкция по установке и подключению - 1 шт.
Короткая справка - Как сделать расчет длины греющего кабеля?
Пример расчета длины для водостока!
Для правильного расчета длины необходимо: к полной длине трубы водостока добавить 60 см на капельную петлю и 30 см на соединение нагревательного кабеля к электрической сети. Например, высота 2х этажного дома 7 метров до нижней части крыши, водосточные трубы расположены по 4 углам дома, каждая труба длиной 7 м. Делаем следующий расчет 7 м + 0,6 м + 0,3 м = 8 м саморегулируемого кабеля * 4, всего 32 м. Капельная петля должна выступать из нижней части трубы на 15 см или располагаться ниже точки замерзания в дренажной системе.
Пример расчета длины для водосточного желоба!
В желобе кабель размещают в нижней точке по всей длине, возможно крепление с петлями свеса крыши. Например, длина свеса крыши 30 м, получаем что кабеля необходимо 30 м + (2 * 0,6 м) + 0,3 м = 31,5 м саморегулируемого кабеля. Где (2 * 0,6 м) это запас в месте установки тройника для трубы водостока.
Пример расчета длины для свеса крыши!
Д (ширина свеса крыши + 30 см) * длину свеса * 300 ватт / 2 мощности саморегулируемого кабеля. Шаг укладки будет 10 см. Например ширина свеса крыши 20 см, длина 30 м, получаем: (0,20 м + 0,30 м)* 30 м * 300 вт / 2*16 вт/м = 140 м саморегулируемого кабеля + 30 см запас на каждое соединение.
Внимание!
При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон) и диаметр водосточной трубы, чтобы определить какая мощность необходима на каждый метр обогрева.
Внимание!
При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.
Вывод:
Для 2-х этажного дома получаем следующий расчет необходимого количества нагревательного кабеля:
свес крыши — 140,6 м,
водосточный желоб — 31,5 м,
водосточные трубы — 32 м,
Всего необходимо 204 м кабеля.
Следующим шагом необходимо подобрать терморегулятор с датчиками.
Обратите Внимание
Фото галерея:
.jpg)
Саморегулируемый кабель, снеготаяние желоба
.jpg)
Обогрев водосточной трубы, дождевая канализация
.jpg)
Обогрев дождевой воронки, желоба
.jpg)
Обогрев водосточного лотка, желоба, воронки, капельник
.jpg)
Обогрев ендовы, снеготаяние металической крыши
.jpg)
Обогрев ендовы, металическая крыша, снеготаяние
.jpg)
Обогрев зоны водосточной воронки, плоская кровля
.jpg)
Обогрев карниза, капельник, выступ
.jpg)
Обогрев крыши коробка подключения кабеля
.jpg)
Обогрев желоба, саморегулируемый кабель
.jpg)
Монтаж саморегулируемого кабеля в желобе
.jpg)
Снеготаяние водосточного желоба
.jpg)
Снеготаяние металлической кровли, обогрев кабелем
.jpg)
Снеготаяние кровли металлочерепица
.jpg)
Обогрев крыши металлочерепица, водосточный желоб
.jpg)
Обогрев ливневки, водосточной канализации, дождевик
.jpg)
Обогрев водостока, коробка подключения кабеля
.jpg)
Обогрев зоны водосточной воронки, плоская крыша
.jpg)
Снеготаяние кровли, безопасная очистка крыши от снега
.jpg)
Снеготаяние гибкой кровли, гонт, греющий кабель
.jpg)
Снеготаяние на крыше, саморегулируемый кабель
.jpg)
Снеготаяние крыши, водостоков, битумная черепица, гонт
.jpg)
Обогрев - мансардное окно, снеготаяние окна крыши
Выбирайте комплекты из серии SRL-24-2-CR-K
| Модель | Длина, метров | Мощность, Ватт | Соединительные муфты |
|---|---|---|---|
| Комплект Samoreg SRL-24-2CR/К/4 | 4 | 96 - 144 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/7 | 7 | 168 - 252 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/13 | 13 | 312 - 468 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/19 | 19 | 456 - 684 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/25 | 25 | 600 - 900 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/31 | 31 | 744 - 1116 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/38 | 38 | 912 - 1368 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/44 | 44 | 1056 - 1584 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/50 | 50 | 1200 - 1800 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/56 | 56 | 1344 - 2016 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/63 | 63 | 1512 - 2268 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/70 | 70 | 1680 - 2520 | в комплекте |
| Комплект Samoreg SRL-24-2CR/К/80 | 80 | 1920 - 2880 | в комплекте |
