Как правильно обогреть брудер ?

  Уважаемые клиенты мы не даем готовых решений по конструкции брудера так как если это не большой брудер то Вы его можете собрать из подручных материалов (старый шкаф, тумбочка, ящик, OSB, ДСП, дерево и т.д), а если проффесиональный то как правило этим вопросом занимается технолог предприятия.

  Системы обогрева для оборудования брудера мы продаем с 2010 года и за этот период у нас появился опыт которым мы и хотим поделиться, возможно для вас эта информация окажется полезной.

  Если вы планируете разместить в брудере куринных цыплят, утят, гусят, индюшат, перепелок или другую птицу, тогда мы предлагаем рассмотреть наиболее популярные варианты расположения нагревательной термопленки, а так же объясним в чем техническое различие термопленок и как правильно контролировать температуру внутри брудера.

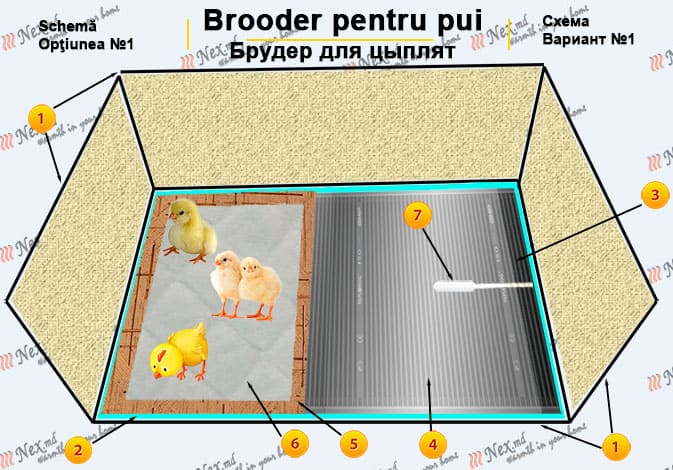

Вариант №1

  Самый простой и быстрый вариант для создания обогрева в брудере. Термопленка располагается в нижней части и тепло распространяется снизу вверх. При этом датчик температуры обязательно должен находится под нагревательной термопленкой и контролировать температуру поверхности, чтобы не в коем случае не допустить перегрев.

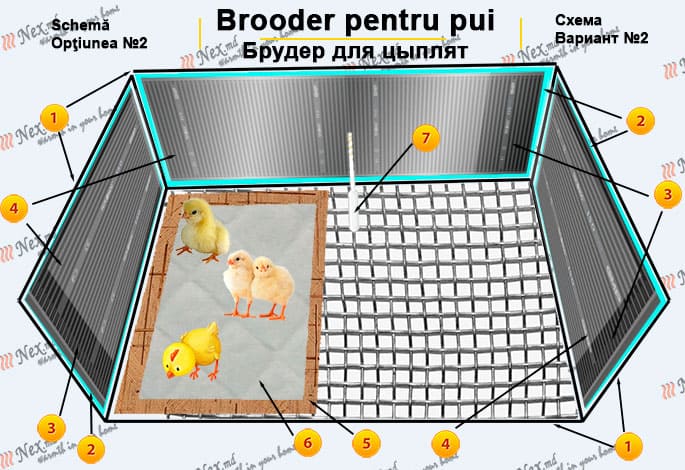

Вариант №2

  Термопленка располагается внутри брудера на вертикальных стенках, на полу термопленки нет что дает возможность содержать взрослеющий молодняк. Датчик температуры необходимо располагать внутри брудера для контроля температуры. Данный вариант идеально подходит для выращивания от молодняка до взрослой птицы.

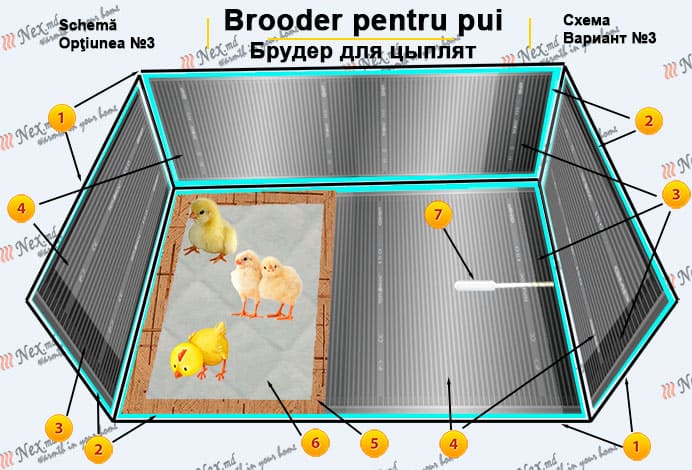

Вариант №3

  Термопленка располагается внутри брудера на всех плоскостях, датчик температуры обязательно должен находится под нагревательной термопленкой и контролировать температуру поверхности. Лучшее решение в том случае если вы планируете эксплуатировать брудер в неотапливаемых помещениях.

Спецификация:
1- Наружные стены брудера, 2- Утеплитель, 3- Нагревательная термопленка, 4- Пленка ПЭТ, 5- Линолеум, 6- Детская пеленка, 7- Датчик температуры от терморегулятора

Подробнее остановимся на устройстве обогрева в брудере.

  • 1. Наружные стены брудера как правило делают из деревянной основы, но можно использовать абсолютно любой материал, включая пластик, металл и т.д.
  • 2. Утеплитель. Прежде чем выбрать утеплитель необходимо решить где и как вы будете эксплуатировать брудер, какую термопленку вы будете применять, какой период птица будет расти в брудере, будете ли вы экономить на электричестве или нет. Например - если это обогреваемое помещение, термопленка 110 W/M, период нахождения птицы до 2-х недель, то конечно подойдет самый недорогой пенофол 3мм с задачей направить тепло внутрь брудера он без проблем справится. А если вы планируете экономить на электричестве и используете например термопленку 40W/M тогда необходимо применять утеплитель более плотный например экструдированный полистирол плотностью не ниже 30 гр и толщиной от 30 мм и выше.
  • 3. Нагревательная термопленка. Мы предлагаем на рынке Молдовы самый широкий ассортимент нагревательной термопленки. В зависимости от ваших потребностей вы можете приобрести комлекты на основе термопленок мощностью 110 W/M, 80 W/M, 40 W/M. Главное отличие это потребление и отдача тепла. Так например брудер на основе термопленки 110 W/M без терморегулятора будет потреблять при прямом включении 110 Вт в час каждый метр и отдавать тепло на поверхности термопленки ±45°С, термопленка 80 W/M будет потреблять 80 Вт в час и отдавать тепло ±40°С, термопленка 40 W/M будет потреблять 40 Вт в час и отдавать тепло ±35°С. Терморегулятор позволяет контролировать температуру и снизить потребление электроэнергии как минимум на 30%.
  • 4. Пленка ПЭТ - Данный слой необходим для защиты термопленки от пыли, грязи, различного мусора. Применение данной защиты продлит срок эксплуатации термопленки. В качестве защиты термопленки можно использовать Полиэтиленовую пленку плотностью от 100 мКм и выше. Можно использовать полиэтиленовую пленку которая применяется в теплицах.
  • 5. Линолеум - данный слой является временным легко снимается для очистки. Можно использовать линолеум или любой другой подобный материал.
  • 6. Детская пеленка - данный слой является временным и применяется обычно до 2-х недель. Обычно самыми удобными являются одноразовые детские пеленки.
  • 7. Датчик температуры от терморегулятора обязателен и необходим для контроля температуры как самой термопленки так и температуры воздуха внутри брудера в зависимости от конструкции брудера. Датчик необходимо устанавливать таким образом чтобы не было опасности его повреждения.

Установка и подключение

  Все коплекты снабжены инструкциями по монтажу и эксплуатации. Поскольку в монтаже нет ничего сложного остановимся более детально на том, что обычно всех пугает, на подключении.

  Для начала необходимо определится по какой схеме вы будете производить подключение. Наиболее популярные следующие 3 схемы подключения. Вы можете выбрать любую схему подключения принцип везде один - подключение производится параллельно.

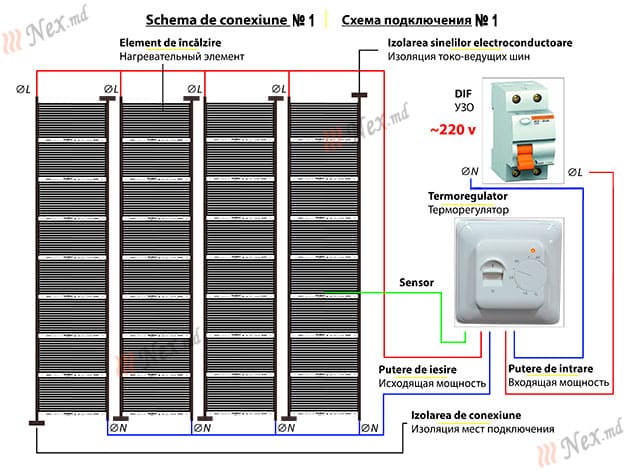

Схема подключения №1

  С одной стороны термопленки подключается фаза (плюс) с другой стороны на противоположную шину подключается ноль (минус). Если вам необходимо подключить несколько полос в одну цепь, тогда начиная с первой полосы провод приходит в клемму и из этой же клеммы уходит на клемму следующей полосы. Токо ведущие шины без клеммы также необходимо заизолировать. Затем необходимо выполнить поключение к терморегулятору согласно схемы указанной ниже или согласно инструкции по монтажу и эксплуатации терморегулятора.

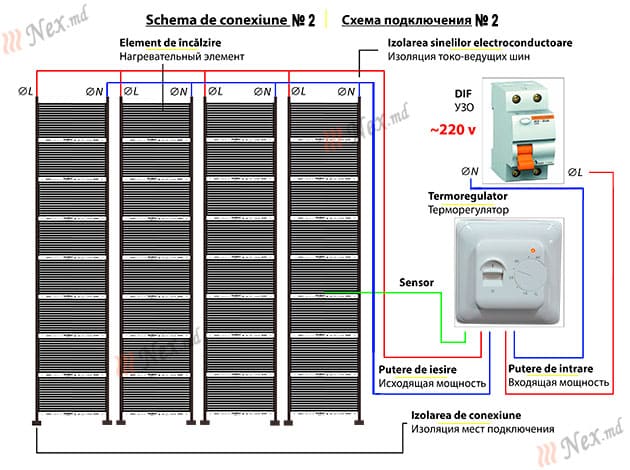

Схема подключения №2

  С одной стороны термопленки подключается и фаза (плюс) и на противоположную шину подключается ноль (минус). Все подключения выполняются с одной стороны. Если вам необходимо подключить несколько полос в одну цепь, тогда начиная с первой полосы провод приходит в клемму и из этой же клеммы уходит на клемму следующей полосы. Токо ведущие шины без клеммы также необходимо заизолировать. Затем необходимо выполнить поключение к терморегулятору согласно схемы указанной ниже или согласно инструкции по монтажу и эксплуатации терморегулятора.

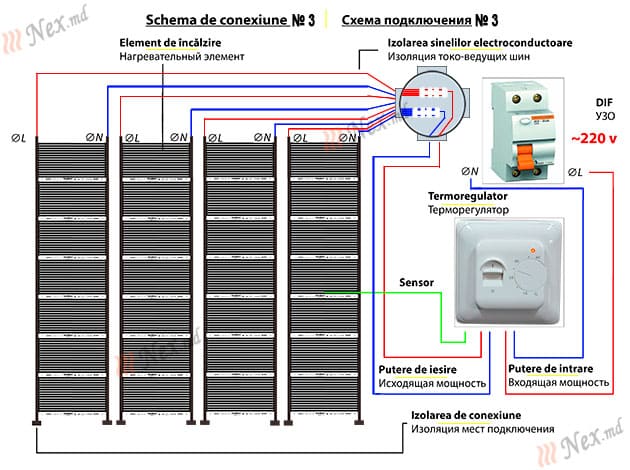

Схема подключения №3

  С одной стороны термопленки подключается и фаза (плюс) и на противоположную шину подключается ноль (минус). Все подключения выполняются с одной стороны. Токо ведущие шины без клеммы также необходимо заизолировать. В отличие от схемы подключения №2 здесь соединение следующих полос между собой происходит не через клемму а в монтажной коробке. Данный способ является наиболее универсальным т.к. при необходимости можно в монтажной коробке очень просто отключить не нужную секцию в случае такой необходимости. Затем необходимо выполнить поключение к терморегулятору.

  Для подключения одной полосы термопленки используются 2 монтажные клеммы и 6 шт битумной изоляции. Провод желательно использовать многожильный сечением 1,5 мм, количество провода зависит от конструкции брудера.

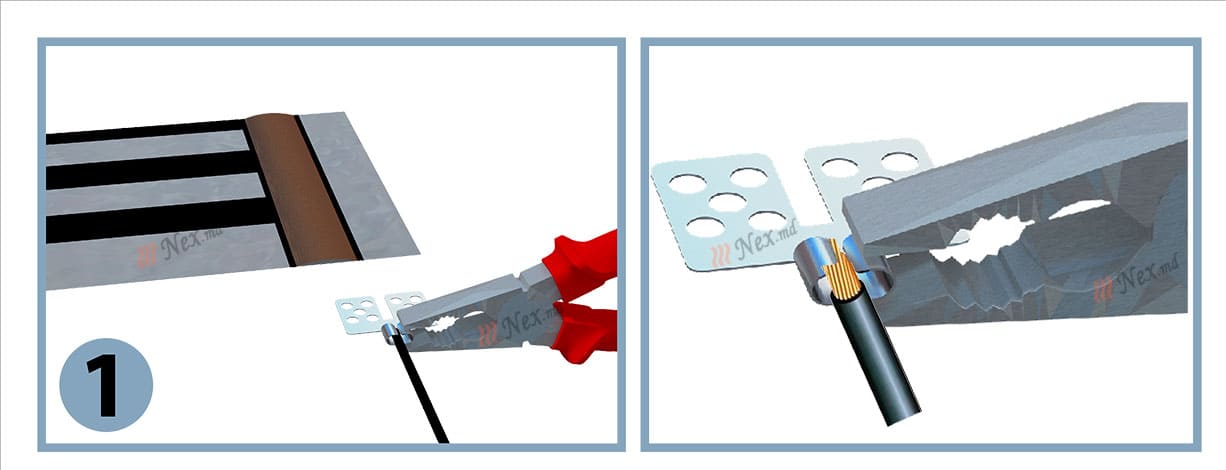

Рис. 1 - зачистить провод, вставить в клемму и хорошо обжать плоскогубцами.

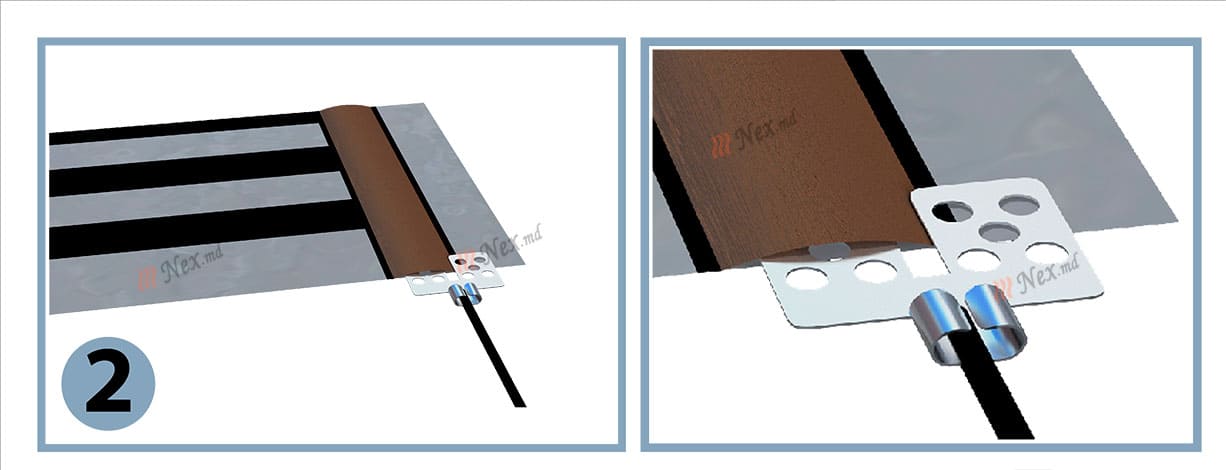

Рис. 2 - Вставьте клемму в токоведущую медную шину таким образом чтобы одна часть клеммы вошла внутрь термопленки, а вторая часть клеммы располагалась сверху токоведущей шины.

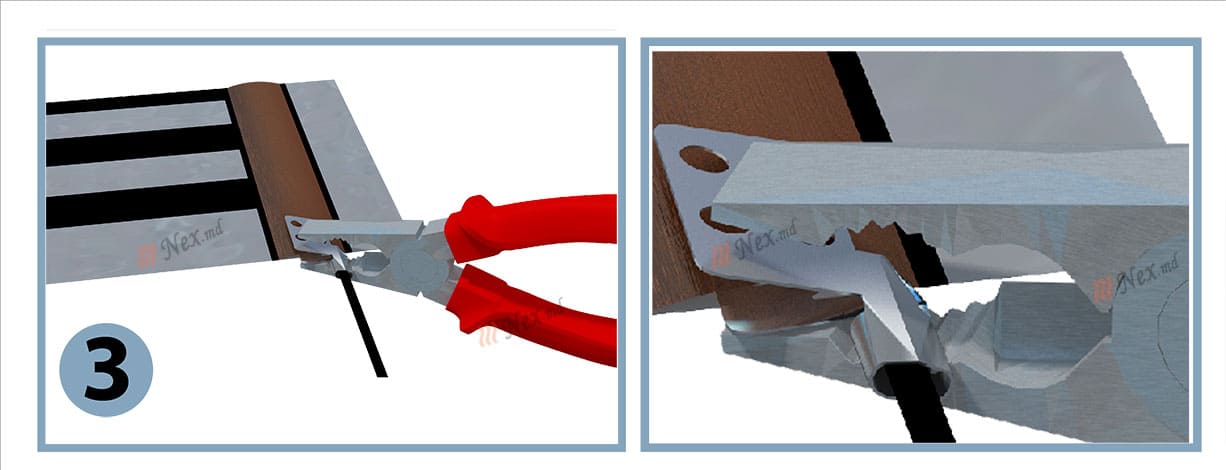

Рис. 3 - Хорошо плоскогубцами сожмите клемму. Благодаря специальному устройству клеммы контакт с токоведущей шиной будет в 15 местах.

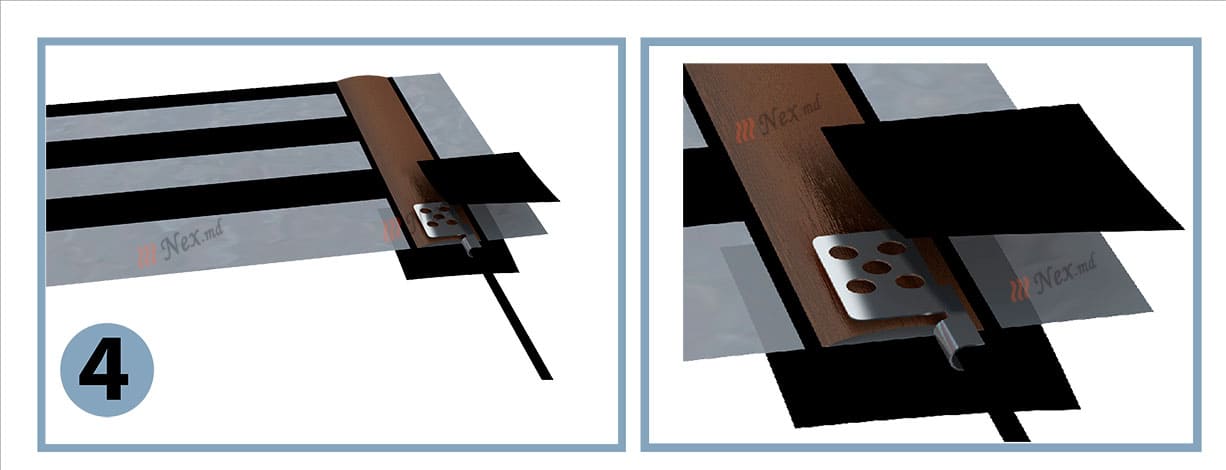

Рис. 4 - Возмите 2 кусочка битумной изоляции и заизолируйте место контакта. Со второй клемой сделайте тоже самое. Так же не забудьте заизолировать токоведущие шины в тех местах где клемм нет, для этого надо разрезать пластину битумной мастики 50ммх50мм на две части и заизолировать шину.
