СИСТЕМЫ НА ВОДНОЙ ОСНОВЕ ǀ ВОДЯНОЙ ТЁПЛЫЙ ПОЛ
инструкция по установке

Обложка инструкция Водяной теплый пол

  Поздравляем с покупкой этого продукта MAGNUM. Продукты MAGNUM Heating изготовлены из высококачественных и прочных материалов.
  Чтобы гарантировать, что ваш продукт функционирует оптимально, есть несколько важных пунктов, которые описаны в этой Инструкции по установке.
  Мы можем предложить вам полную гарантию, только если система установлена правильно в соответствии с этими инструкциями по установке.
  Внимательно прочитайте инструкцию и убедитесь, что у вас есть все необходимые инструменты и материалы.

  Если у вас есть вопросы или вы хотите получить больше информации, вы можете связаться с нами следующими способами:

Звоните с понедельника по пятницу с 08.00 до 17.00, телефон: 0900-9110911
Отправить электронное письмо со своим вопросом на e-mail:info @magnumheating.nl

  Для получения дополнительной информации о других наших продуктах посетите magnumheating.nl

  Официальный представитель в Молдове компания «Meșter Grup SRL», Звоните: Пн-Пт с  09.00 до 17.00, тел.: +37369144402

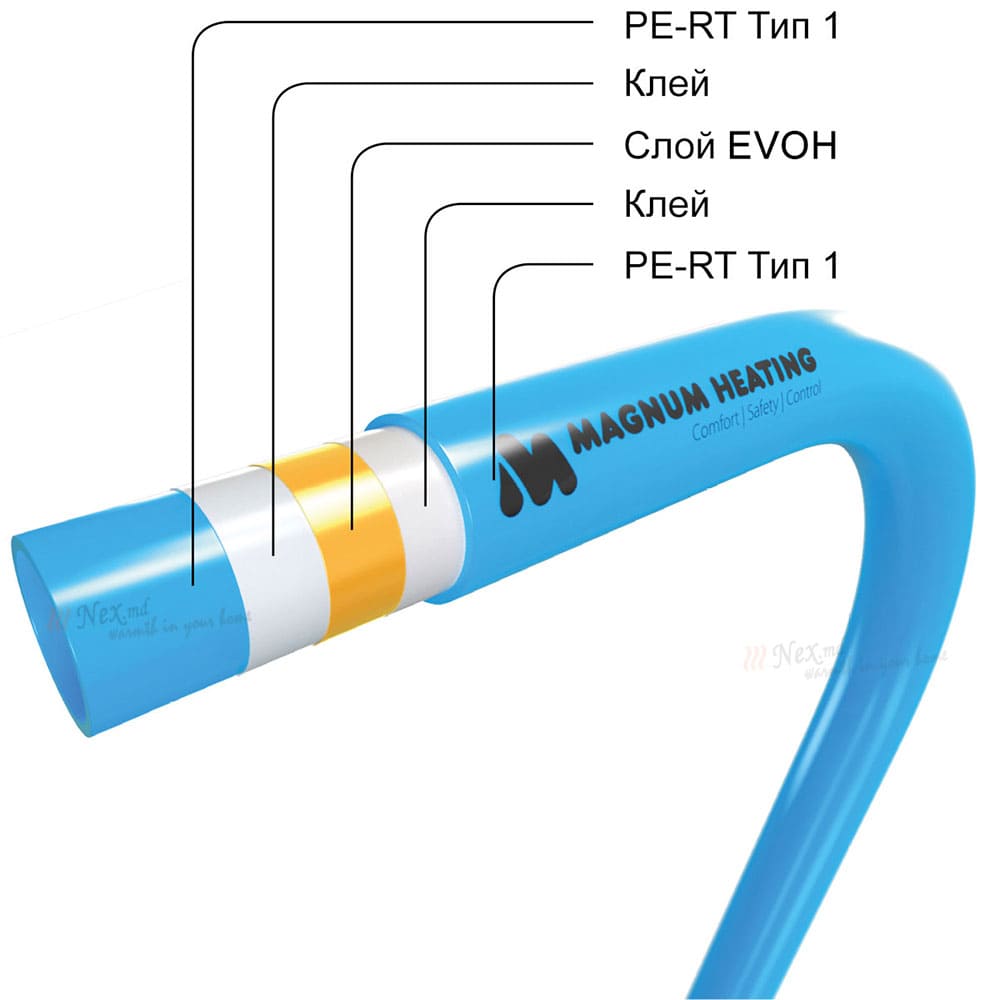

Фото - страница номер 3

  1. ПОДГОТОВКА
  Убедитесь, что помещение, где вы устанавливаете тёплый пол, сухое и без пыли. Удалите любой мусор и тщательно протрите основание пола. Наши системы подогрева пола могут быть встроены в бетонные или песчано-цементные стяжки. В случае, если ниже указанная изоляция будет применена без нарушения строительных правил на полу, на котором будет уложена система.
  1.1 Межосевое расстояние труб
  Наиболее распространенные расстояния между трубами - системы напольного отопления:

  100 мм от центра к центру трубы
Основное отопление - 10 м трубы на 1 м2.
1 отопительный порт рассчитан на 10 м2.

  150 мм от центра к центру
Основное или дополнительное¹ - 6,7 м трубы на 1 м2.
1 отопительный порт на 15 м2.

  200 мм от центра к центру
Дополнительное отопление - 5 м трубы на 1 м2.
1 отопительный порт на 20 м2.

¹ Возможность использования межосевого расстояния 150 мм в основном отоплении зависит от потребности в тепле, тепло потерь, толщины применяемой изоляции и теплоизоляции соответствующего пространства (помещения).

  1.2 Модели укладки: Образец (улитка)

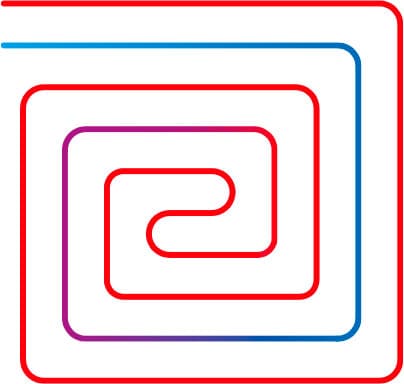

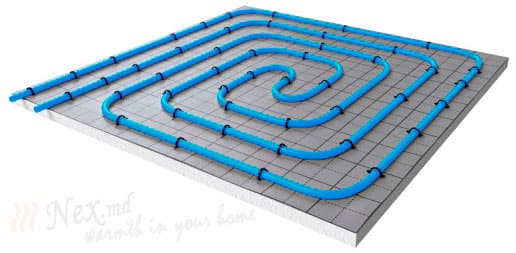

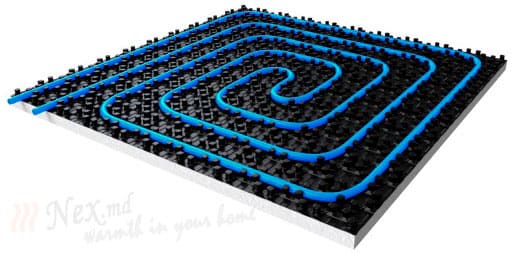

Схема укладки водяного теплого пола - Улитка

  Для достижения наилучших результатов при использовании системы подогрева пола необходимо обеспечить, чтобы общая площадь пола достигала одинаковой температуры при равном распределении тепла. При укладке по схеме Улитка, труба подачи и труба обратки располагаются рядом; это позволяет равномерно распределять тепло по всей поверхности. Подаваемая вода течет по трубам, а охлажденная вода возвращается в коллектор. Этот метод укладки обеспечивает наиболее экономичную и энергоэффективную систему отопления.

  Образец (змейка)

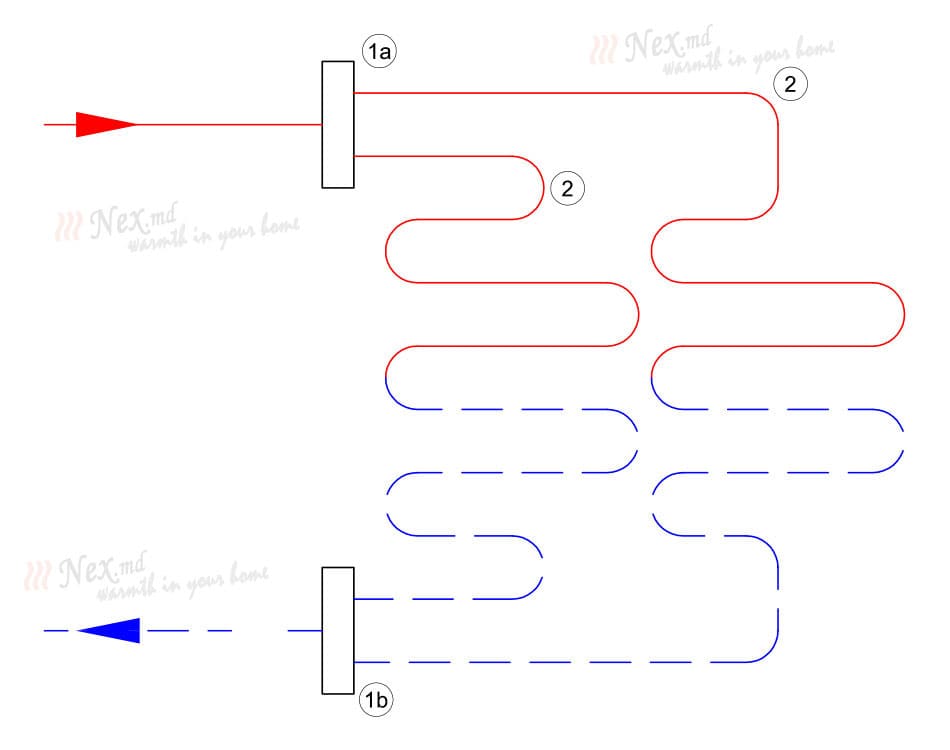

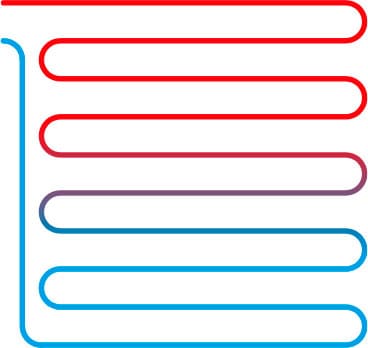

Схема укладки водяного теплого пола - Змейка

  Существуют обстоятельства, когда прокладка труб по схеме «змейка» может привести к более эффективной системе подогрева пола. Когда вы укладываете этот шаблон, поток и возврат не располагаются рядом друг с другом, и пол не нагревается равномерно. Однако это предпочтительный способ, когда тёплый пол устанавливается в холодной комнате с большими окнами или наружными стенами. Укладка первого участка трубы вдоль этих участков приведет к равномерному нагреву по полу.

Фото - страница номер 4

1.3 Обратите внимание

1. Для достижения наилучших результатов и во избежание проблем с циркуляцией следует придерживаться следующей максимальной длины трубы:

» 10 мм - Труба Максимум 80 м
» 14 мм - Труба Максимум 120 м
» 16 мм - Труба Максимум 120 м
» 18 мм - Труба Максимум 150 м
» 20 мм - Труба Максимум 150 м

2. Вышеуказанные длины труб относятся к каждому отверстию на коллекторе, и трубки должны быть подключены к одному подающему и одному обратному порту (входу/выходу).

3. Кроме того, в каждом порту должен быть цельный кусок трубы (всегда следует избегать мест соединений в стяжке), нельзя избежать соединения, используйте ремонтную муфту или соединение в полу выполните муфтой, а затем полностью оберните её в водонепроницаемую ленту для предотвращения окисления и риска протечки воды.

4. Вышеупомянутые максимальные длины включают подачу и возврат (обратку) из коллектора.

5. Трубы для подогрева пола не должны пересекаться или перекрываться.

6. На участках площадью более 40 м² или длиннее 8 метров часто необходимо использовать компенсаторы в полу. Кроме того, когда есть разница в уровне пола, такое соединение обычно необходимо. Если стяжка в большом пространстве имеет L-образную или U-образную форму, или, например, комната сужена, то пол следует разделить на прямоугольники с помощью расширительных швов.

1.4 Монтаж системы
  В зависимости от конструкции пола, на котором установлена система, подогрев пола может быть установлен различными способами. В этой главе шаг за шагом объясняется, как действовать различными способами установки.

  Изоляционные панели Tacker

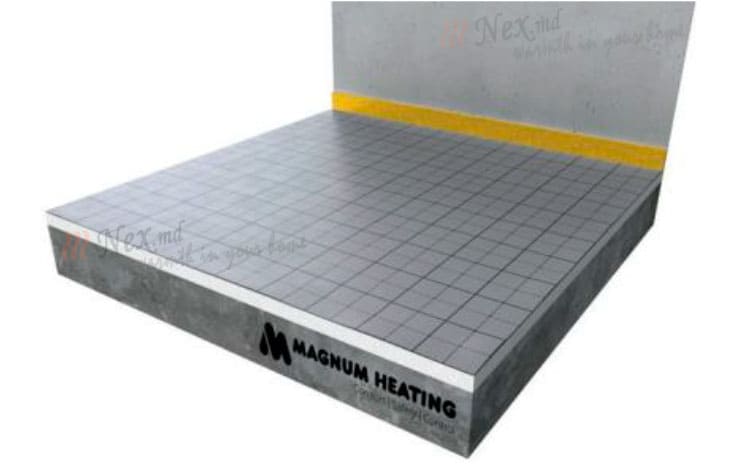

Изоляционные панели Tacker для водяного теплого пола

  Нагревательные трубы при этом способе установки крепятся к изоляционным панелям EPS толщиной 20 или 30 мм. Эта система идеально подходит для больших площадей пола, где основание пола не изолировано, но и в небольших помещениях без утепления пола вы можете использовать этот метод. Изоляционные панели Tacker должны быть размещены по всей поверхности пола, трубы для подогрева пола должны быть скреплены скобами Tacker.

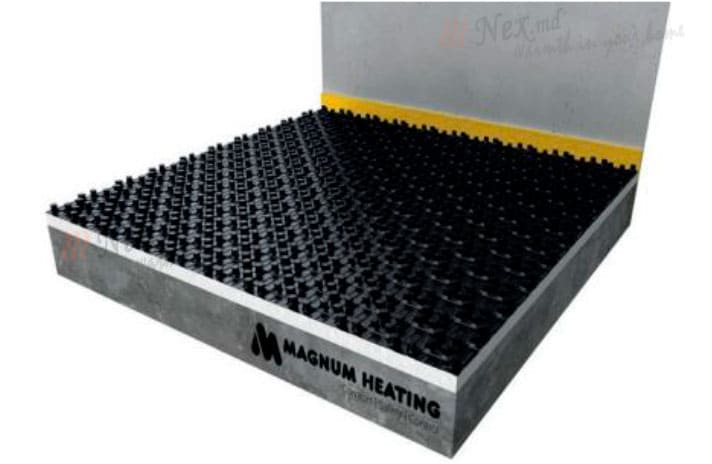

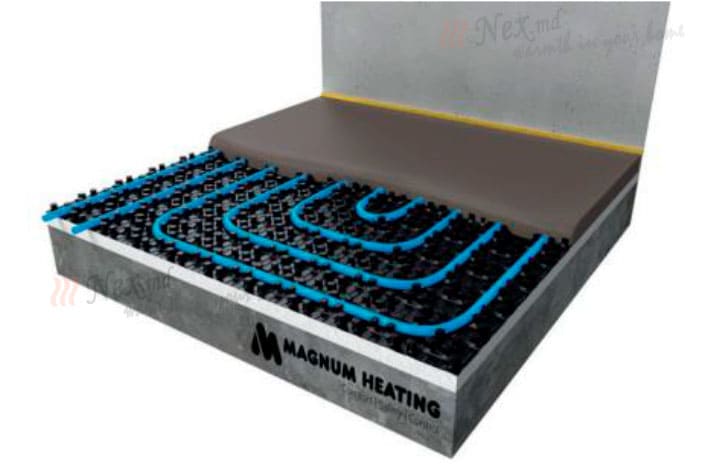

  Шипованные пластины


Шипованные пластины для водяного теплого пола

  Нагревательные трубки закреплены между стойками (шипами) изоляционных плит EPS, которые покрыты сверху слоем пластика. Шипованные пластины размещаются по всей поверхности пола и фиксируются друг с другом, внешним замком по краю пластины. После установки труба системы подогрева пола закрепляется в верхнем слое пластины.

Фото - страница номер 5

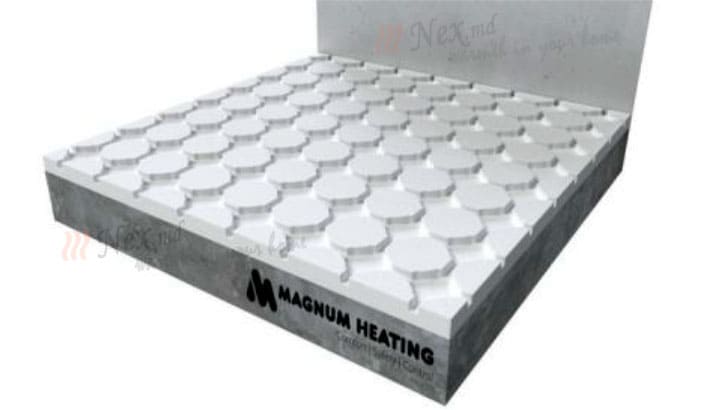

Установка DryFloor

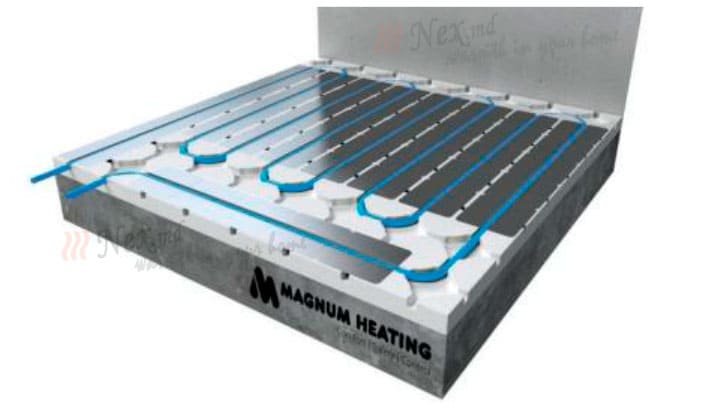

Установка водяного теплого пола под ламинат с использованием системы - DryFloor

  Если вы хотите установить пол с подогревом под ламинированные полы (ламинат) или аналогичные полы, которые можно размещать плавающими (без стяжки), в местах с ограниченной монтажной высотой или в местах, где несущая конструкция менее прочна, вы можете рассмотреть возможность использования системы DryFloor. Эти типы систем состоят из профилированных изоляционных плит EPS, на которых размещены стальные или алюминиевые профили тепло распределители. Труба для подогрева пола зажата в выемке этих профилей, и многие виды (ламинированной) отделки пола, которые можно укладывать плавающими, часто можно укладывать непосредственно на эту систему.

SlimFit тонкослойная установка 12 мм

  С установочной высотой от 12 мм MAGNUM SlimFit одна из лучших систем в своем роде. Подходит для настенного и напольного отопления.

  Эта система состоит из пластиковых матов (плиток), которые просто скрепляются между собой. 10-миллиметровая труба для подогрева пола с такой же легкостью вставляется в пластину. С общей высотой всего 12 мм, эта система идеально подходит для проектов реконструкции. Подходит для настенного и напольного отопления.

Установка тонкого водяного теплого пола под плитку или на стену - система SlimFit тонкослойная установка 12 мм

  Система SlimFit специально разработана для установок с трубкой 10 мм. Открытая структура плитки обеспечивает отличную адгезию стяжки с основанием пола, так же и на стене. Эта система может быть использована в качестве основного отопления.

  Если система используется в качестве системы обогрева / охлаждения, то мат, закрепленный на стене, под штукатуркой и MAGNUM Slimfit выступают в качестве армирования. Система MAGNUM Slim Fit разработана для 10-миллиметровой трубки MAGNUM. Она поставляется длиной 80 и 240 метров. Максимальная длина трубы составляет 80 метров.

Фото - страница номер 6

1.5 Стяжка полов и отделка пола

  Стяжка и отделка пола играют важную роль для эффективной и надежной системы отопления. Уложенная стяжка должна полностью покрывать трубы для подогрева пола, чтобы обеспечить быстрое тепловое движение (теплообмен). Кроме того, стяжка должна иметь минимальную толщину около 7 см (или 5 см стяжки над верхней частью трубы). Это предотвращает образование трещин при точечной нагрузке.

  Если минимальная высота стяжки менее 7 см, рекомендуется сверху труб закрепить армирующую сетку и закрепить к (бетонному) основанию. В результате образование трещин будет сведено к минимуму.

  Системы подогрева пола можно использовать практически под любым типом напольного покрытия, но у каждого типа напольного покрытия свой уровень теплостойкости. Плитка, натуральный камень и мрамор (керамическая отделка пола) имеют низкую термостойкость и обеспечивают быстрое тепловое движение (нагрев).

  Обычно эти типы напольных покрытий (керамика) являются отличными проводниками тепла и, следовательно, обеспечивают оптимальный нагрев системы отопления. Ковер, дерево и ламинат имеют более высокую теплостойкость и замедляют тепловое движение. Пожалуйста, обратите внимание, что эти типы напольных покрытий имеют максимальную температуру пола около 28 ° C (вы должны проконсультироваться с изготовителем напольного покрытия о совместимости и какие ограничения по температуре у покрытия).

1.6 Профессиональное оборудование помогает выполнить качественный монтаж

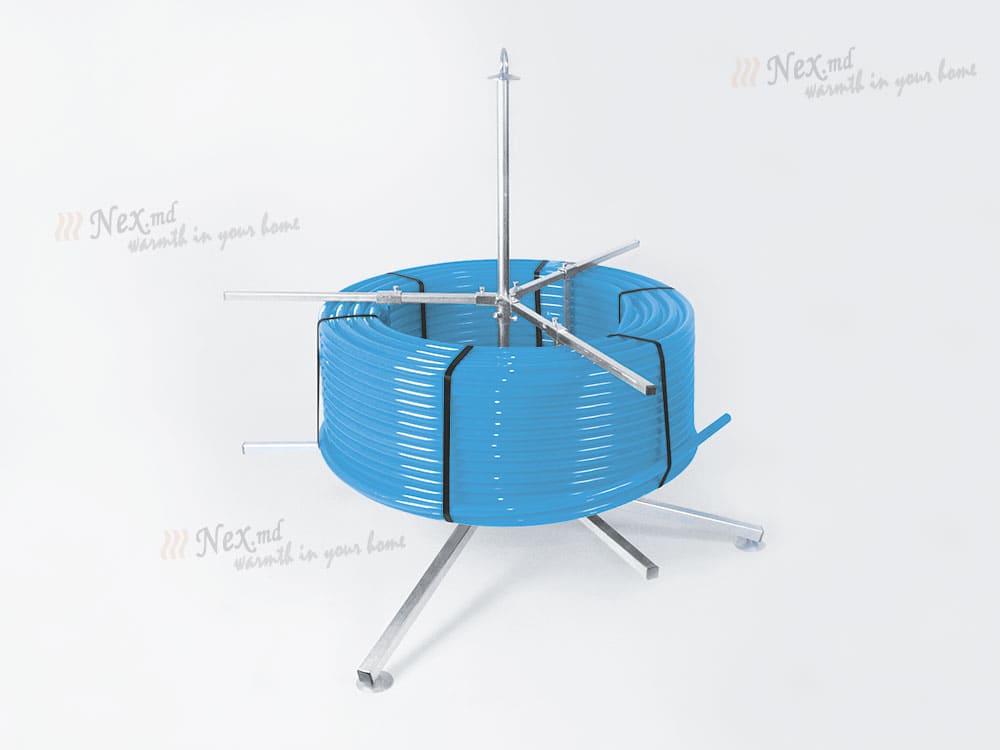

Устройство для размотки трубы для водяного теплого пола

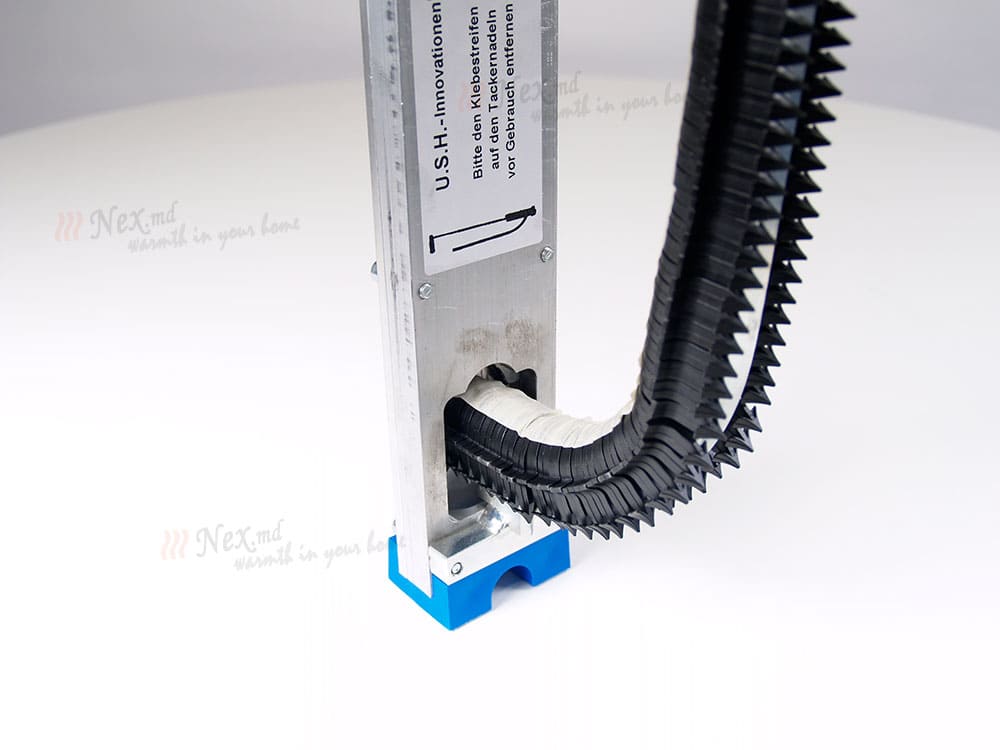

Пистолет, стиплер для скрепок или якорной скобы для крепления труб водяного теплого пола к утеплителю

Фото - страница номер 7

2. УСТАНОВКА

2.1 Установка на Tacker плиты

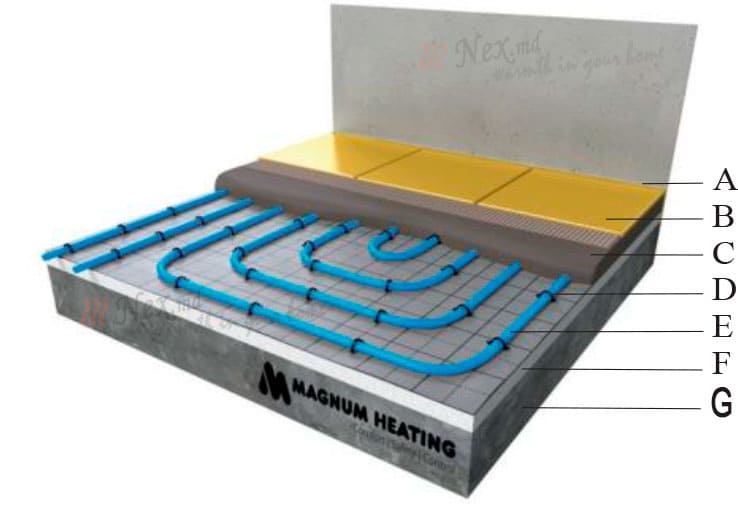

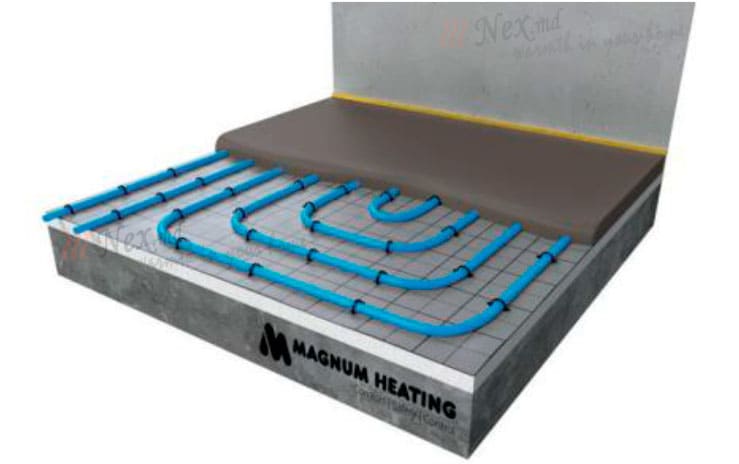

Установка трубы водяного теплого пола на Tacker плиты

А. Демпферная лента
B. Финишная отделка пола
C. Бетонная стяжка
D. Скрепки (для крепления трубы)
E. Труба теплого пола
F. Tacker плиты
G. Основание (черновой пол)

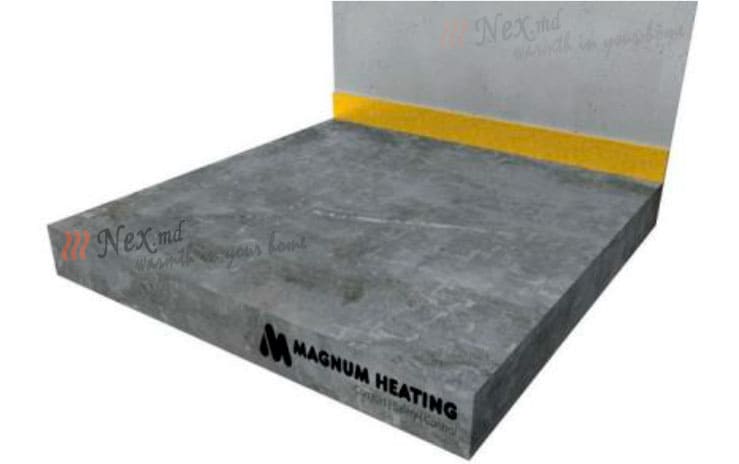

1. Разместите демпферную ленту вдоль всех стен помещения, в котором вы собираетесь установить систему отопления. Если демпферная лента не снабжена клейкой полосой, закрепите ее с помощью монтажного комплекта или аэрозольного клея.

2. Распределите Tacker плиты на пол и расположите их рядом. При необходимости прикрепите пластины с помощью ленты или закрепите их с помощью монтажного комплекта или клея на черновом полу.

3. Затем начинаем прокладку отопительных труб. Прикрепите трубу к изоляционным пластинам Tacker с помощью пластиковых скоб и степлера. Используйте в среднем три скобы на метр трубы, чтобы труба (особенно в углах) не смещалась при заливке стяжки.

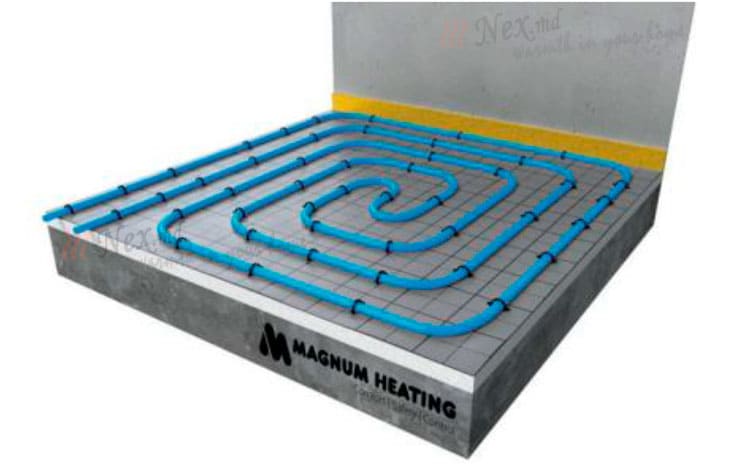

Установка трубы водяного теплого пола на Tacker плиты - фото 1

Установка трубы водяного теплого пола на Tacker плиты - фото 2

Установка трубы водяного теплого пола на Tacker плиты - фото 3

Установка трубы водяного теплого пола на Tacker плиты - фото 4

Фото - страница номер 8

2.2 Установка на шипованные панели

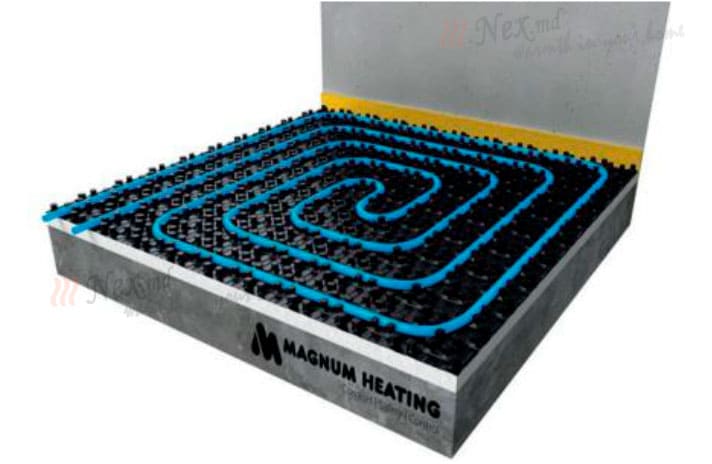

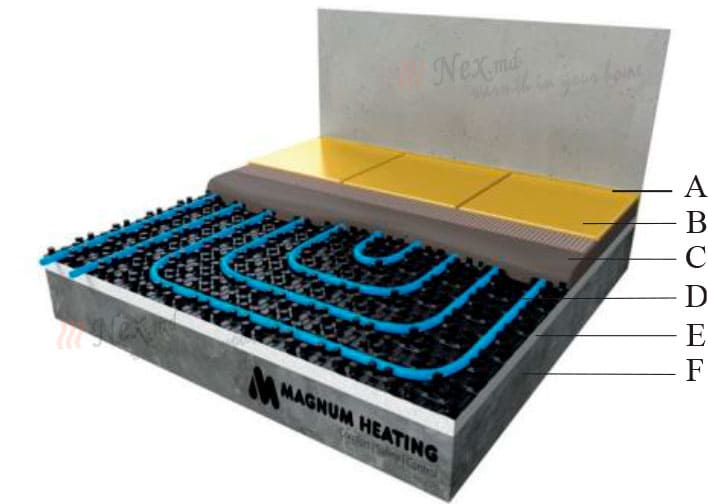

Установка трубы водяного теплого пола на шипованные панели

А. Демпферная лента
B. Финишная отделка пола
C. Бетонная стяжка
D. Труба теплого пола
E. Шипованные панели
F. Основание (черновой пол)

1. Разместите демпферную ленту вдоль всех стен помещения, в котором вы собираетесь установить систему отопления. Если демпферная лента не снабжена клейкой полосой, закрепите ее с помощью монтажного комплекта или аэрозольного клея.

2. Распределите шипованные панели по всему черновому полу и расположите их рядом друг с другом. Закрепите шипованные панели между собой, надевая боковые пазы пластиковых пластин друг на друга. При необходимости вы можете прикрепить плиты к полу с помощью монтажного комплекта или клея.

3. Затем начните укладку труб отопления пола. Фиксируйте их между стойками(шипами), нажимая / закрепляя их.

Установка трубы водяного теплого пола на шипованные панели - фото 1

Установка трубы водяного теплого пола на шипованные панели - фото 2

Установка трубы водяного теплого пола на шипованные панели - фото 3

Установка трубы водяного теплого пола на шипованные панели - фото 4

Фото - страница номер 9

2.3 DryFloor сухая сборка

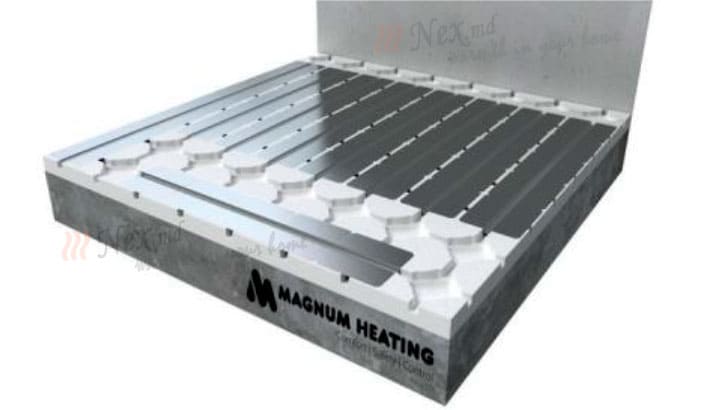

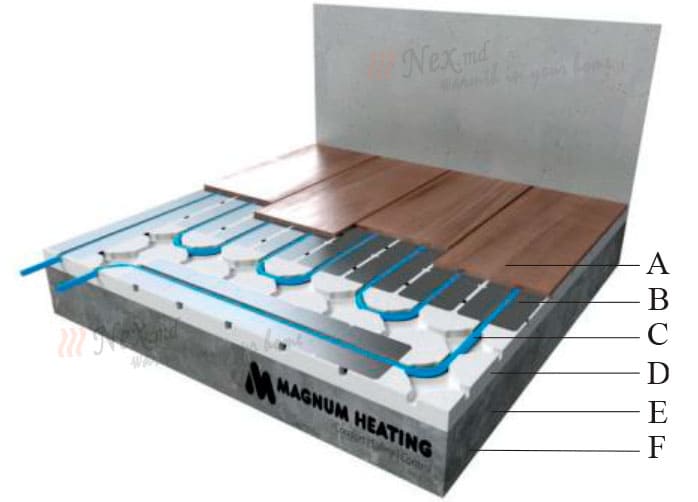

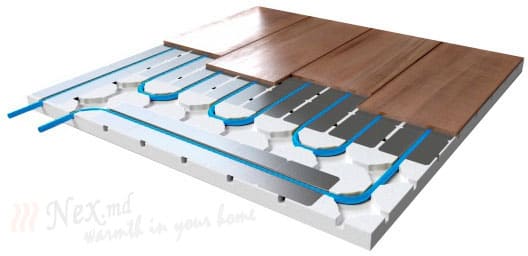

Установка трубы водяного теплого пола под ламинат - система DryFloor сухая сборка

A. Финишная отделка пола²
B. Система распределения тепла (Омега-профили)
C. Труба теплого пола
D. Dryfloor плитки
E. Напольная обрешетка (только в определенных ситуациях)
F. Основание (черновой пол)

  ² Напольная плитка (или другой пол, для которого требуется стяжка пола) не может быть размещен непосредственно над системой. Когда вы выбираете такую отделку пола, сначала на систему необходимо поместить напольную доску (например, Fermacell или Knauf Records). После на эту поверхность, можно укладывать керамическую плитку.

1. Поместите изоляцию EPS на всю поверхность чернового пола(ов), на котором будет установлена система. При необходимости вы можете прикрепить изоляционные плиты к основанию с помощью монтажного комплекта или аэрозольного клея (имейте в виду, что пластины нельзя перемещать, когда они прикреплены).

2. Закрепите омега-профили на изоляции, вставив их в соответствующие пазы.

3. После того, как омега-профили установлены на плитах EPS, заведите трубу между омега-профилями.

4. Напольное покрытие, которое монтируется плавающим способом, может быть нанесено непосредственно поверх системы (если нет другой информации в инструкции поставщика пола). Обратите внимание, что желательно создать плавающий настил перпендикулярно системе, чтобы поверхность была более устойчивой.

Установка трубы водяного теплого пола под ламинат - система DryFloor сухая сборка - фото 1

Установка трубы водяного теплого пола под ламинат - система DryFloor сухая сборка - фото 2

Установка трубы водяного теплого пола под ламинат - система DryFloor сухая сборка - фото 3



Фото - страница номер 10

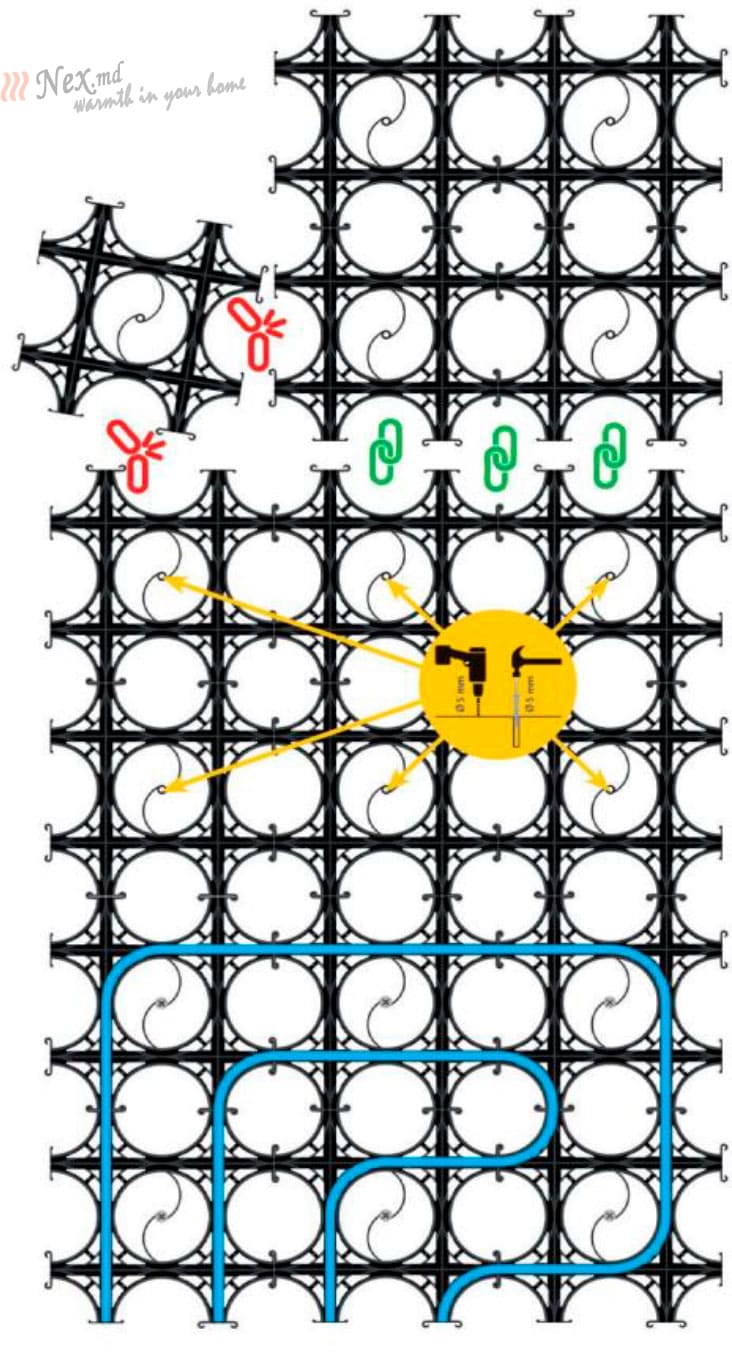

2.4 SlimFit

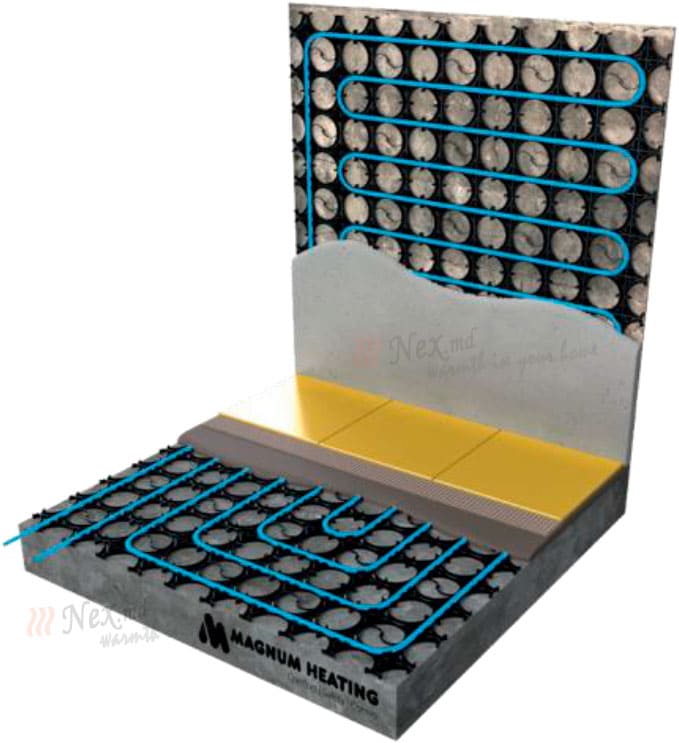

Установка трубы водяного теплого пола - система SlimFit тонкий пол

» Длина х ширина - 800 х 600 мм

» Площадь - 0,48 м²

» Компонент SlimFit - 200 х 200 мм

» Толщина - 12 мм

» Общая высота стяжки - 15-20 мм

» Труба - Ø 10,0 мм

» Шаг от центра трубы - 100 мм

» Максимальная длина трубы на 1 порт - 80 м

» Максимальная площадь на 1 порт - 8 м²

  Надежно прикрепите систему к полу, чтобы она не «всплыла». В зависимости от поверхности, вы можете закрепить систему дюбелями или гвоздями. Размер сверла: Ø 5 мм. Начальный диаметр дюбеля: Ø 5 мм.

Схема укладки пола: Улитка.

  Укладка настенного рисунка: прикрепите трубу подачи к верхней части стены и уложите трубу змейкой вниз по стене.

  Прочитайте порядок монтажа самовыравнивающегося наливного или гипсового раствора, убедитесь, что

продукт подходит для подогрева пола, и следуйте инструкциям производителя. Учтите, что систему можно включить, после полного высыхания всех слоев.

Установка трубы водяного теплого пола - система SlimFit

3. КОЛЛЕКТОР

  В системах напольного отопления различают высокотемпературные и низкотемпературные системы, в которых принцип отопления остается тот же. Разница заключается в температуре подаваемой воды, которую использует система.

  В низкотемпературных системах обычно используется открытого типа распределитель, где поступающая вода непосредственно от источника тепла попадает в пол.

Фото - страница номер 11

  В высокотемпературных системах (централизованное теплоснабжение) вода на входе смешивается перед тем, как поступить в пол, потому что она слишком горячая, чтобы напрямую попасть в пол. В большинстве случаев максимальная температура не должна превышать + 40 ° C для керамического пола и +28 ° C для деревянного покрытия (в случае сомнений проконсультируйтесь с поставщиком деревянного покрытия).

3.1 Расположение коллектора

  Коллектор теплого пола можно разместить в доме практически в любом месте, его размещение в шкафу с приборами учета (счетчиками) не допускается. Рекомендуется размещать коллектор в сухом, центрально расположенном месте. Если вы используете высокотемпературный коллектор, который оснащен насосом, не рекомендуется размещать его возле стены спальни или напротив нее. Когда насос работает, это может привести к слабой вибрации. Мы советуем подвесить коллектор в месте, которое легко доступно, так как это может понадобиться для работ по техническому обслуживанию в будущем.

3.2 Закрепление коллектора

  В большинстве случаев коллектор подвешивают на уровне 50–60 см над полом. Вы также можете повесить коллектор ниже, но это затрудняет подключение трубок, а также может создать неудобство, если потребуется заменить коллектор когда-либо.

3.3 Крепление труб к коллектору

  Перед тем как подсоединять трубы к коллектору, отрежьте край трубки по длине с идеальным углом 90º, используя труборез, чтобы предотвратить возможную протечку.

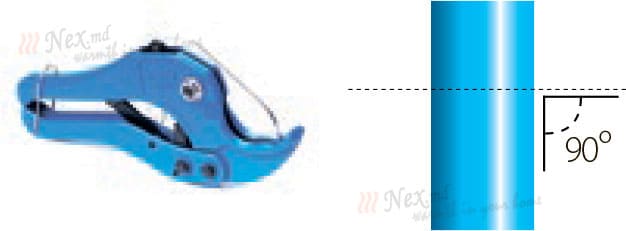

Инструкция - как правильно отрезать трубу для водяного теплого пола

  Трубы для теплого пола монтируются к распределительному коллектору с помощью муфт (фитингов) Eurokonus. Эти зажимные муфты состоят из 3 частей и соединяются следующим образом:

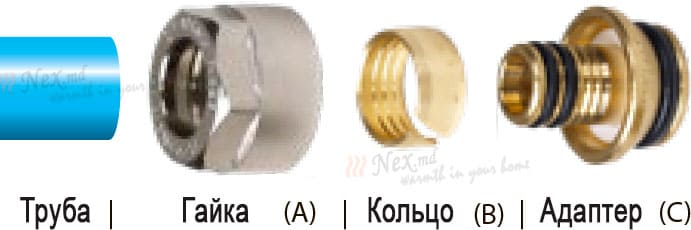

Порядок установки фитинга / Euroconus на трубу водяного теплого пола



1. Наденьте А на конец трубки.
2. Сдвиньте B на конце трубки.
3. Вставьте с усилием C в отверстие трубки.
4. Наденьте A на B & C и затяните соединение трубопровода коллектора. Затягивайте муфту с помощью гаечного ключа до тех пор, пока она не будет надежно закреплена (никогда не затягивайте слишком сильно, потому что резьбовое соединение может порваться).

3.4 Монтажный коллектор

  На следующих страницах вы можете найти разные коллекторы, из каких частей они состоят и как они должны быть подключены к системе отопления.

Фото - страница номер 12

3.4.1 Стальной коллектор

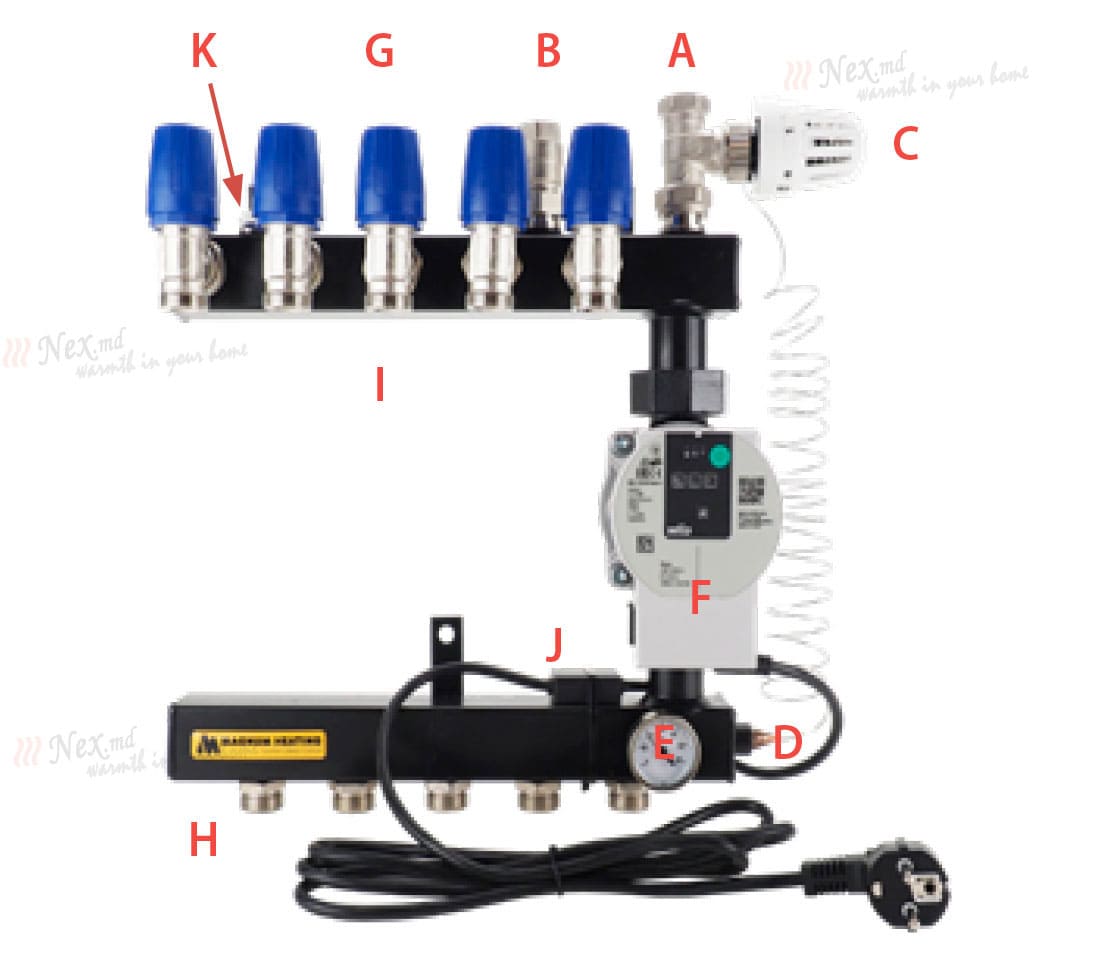

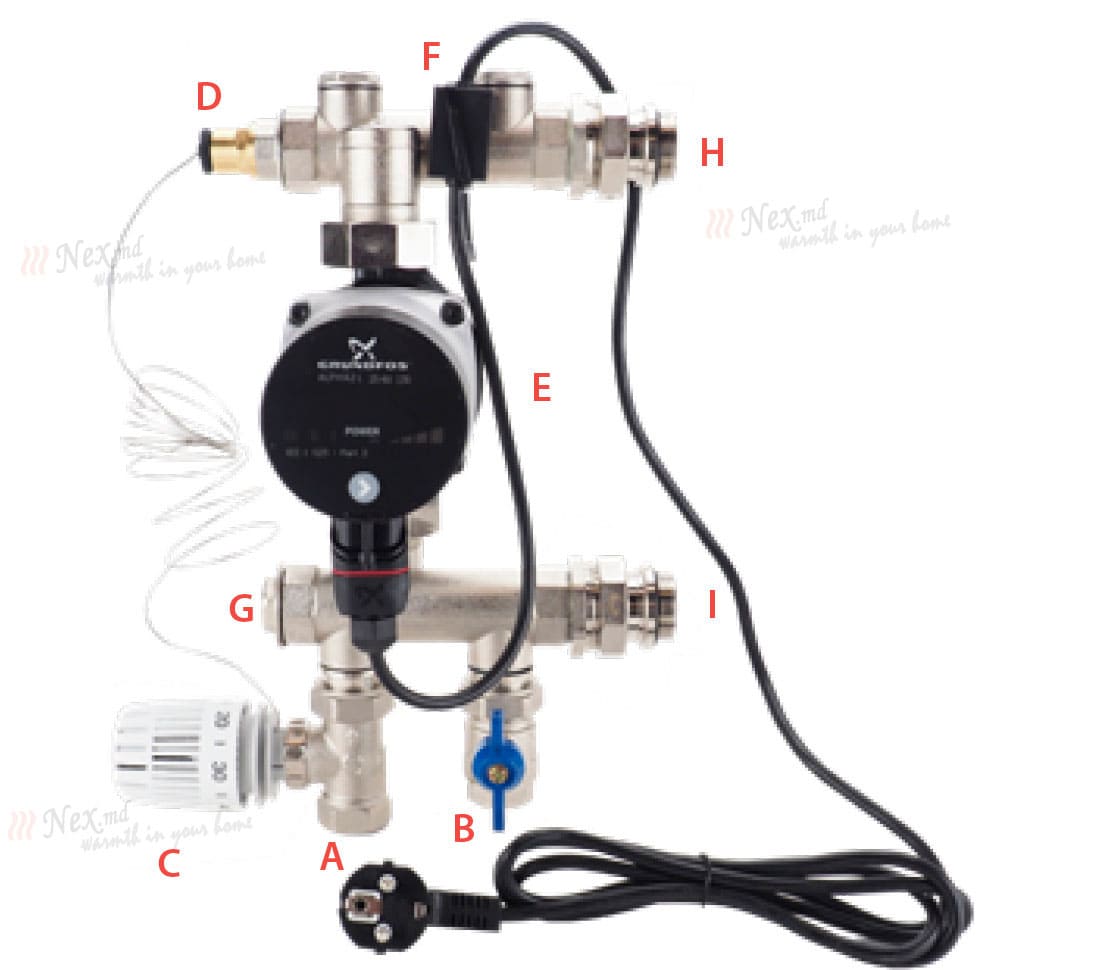

Стальной коллектор для водяного теплого пола



A. Труба подачи (центральная)

B. Труба возврата (обратка) (центральная)

C. Ручка термостата

D. Датчик температуры (в трубке)

E. Датчик температуры

F. Насос A-Label

G. Термостатические краны портов

H. Порты для MAGNUM трубы подача

I. Порты для MAGNUM трубы возврата

J. Максимальная безопасность

K. Вентиляционное отверстие

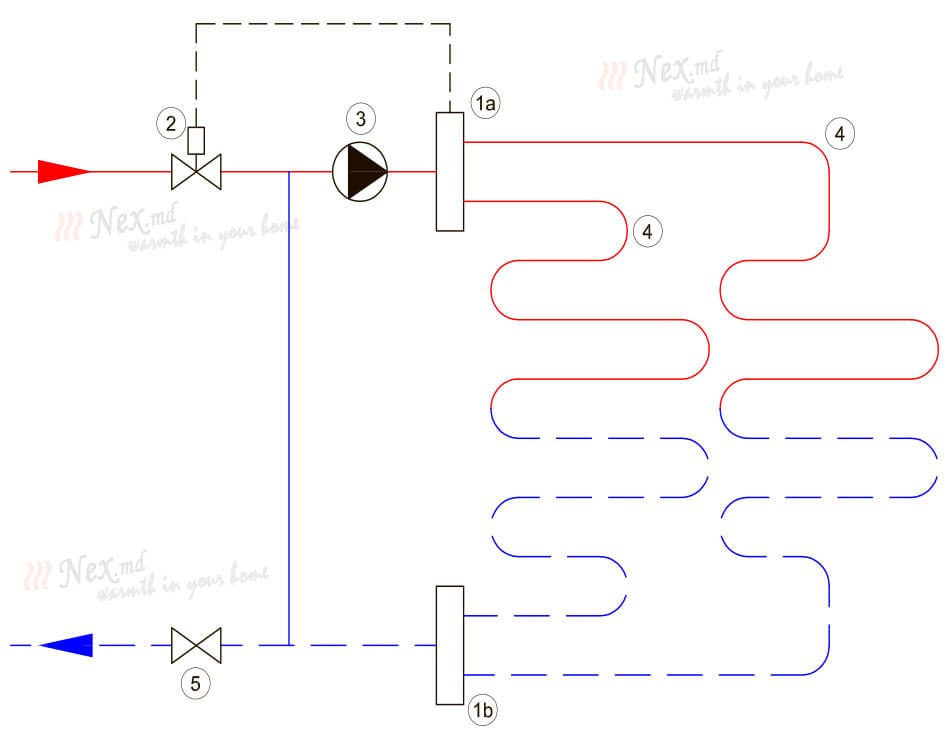

Стальной коллектор (схема подключения) для водяного теплого пола



1а. Распределитель

1b. Коллектор

2. Термостатический клапан

3. Циркуляционный насос

4. Группа (ы) теплого пола

5. Запорный вентиль

Фото - страница номер 13

3.4.2 Коллектора из Высококачественной нержавеющей стали Flow и District

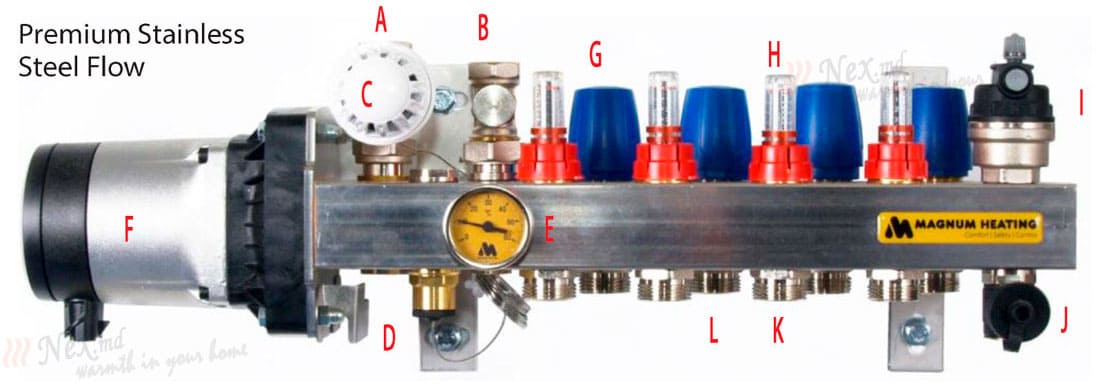

Премиум Нержавеющая сталь Flow

Коллектор Премиум Нержавеющая сталь Flow для водяного теплого пола

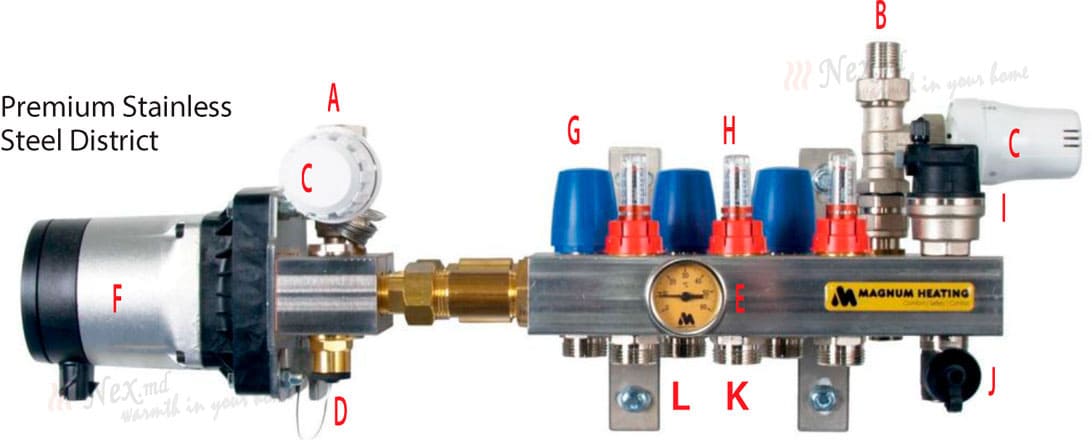

Премиум Нержавеющая сталь District

Коллектор Премиум Нержавеющая сталь District для водяного теплого пола

A. Труба подачи (центральная)

B. Труба возврата (обратка) (центральная)

C. Ручка термостата

D. Датчик температуры (в трубке)

E. Датчик температуры

F. Насос A-Label

G. Термостатические краны портов

H. Расходомер

I. Автоматический воздух отводчик

J. Ниппель для наполнения системы

K. Порты для MAGNUM трубы подача

L. Порты для MAGNUM трубы возврата

Фото - страница номер 14

3.4.3 Коллектор из Высококачественной нержавеющей стали - Открытый

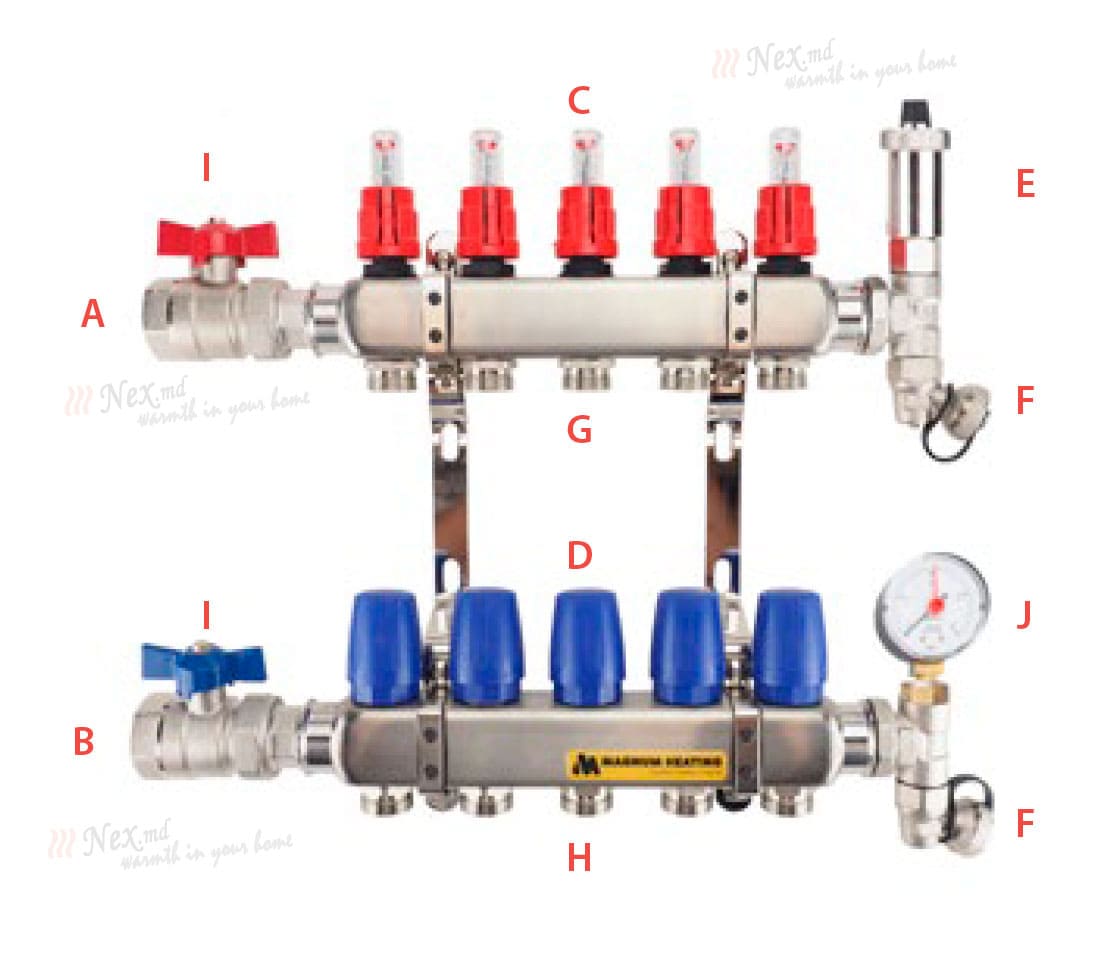

Коллектор из Высококачественной нержавеющей стали - Открытый для водяного теплого пола



A. Труба подачи (центральная)

B. Труба возврата (обратка) (центральная)

C. Расходомер

D. Термостатические краны портов

E. Автоматический воздух отводчик

F. Ниппель для наполнения системы

G. Порты для MAGNUM трубы подача

H. Порты для MAGNUM трубы возврата

I. Шаровой кран

J. Манометр

Коллектор из Высококачественной нержавеющей стали - Открытый  (схема подключения) для водяного теплого пола



1а. Распределитель

1b. Коллектор

2. Группа (ы) теплого пола

Фото - страница номер 15

3.4.4 Коллектор из композита - Открытый

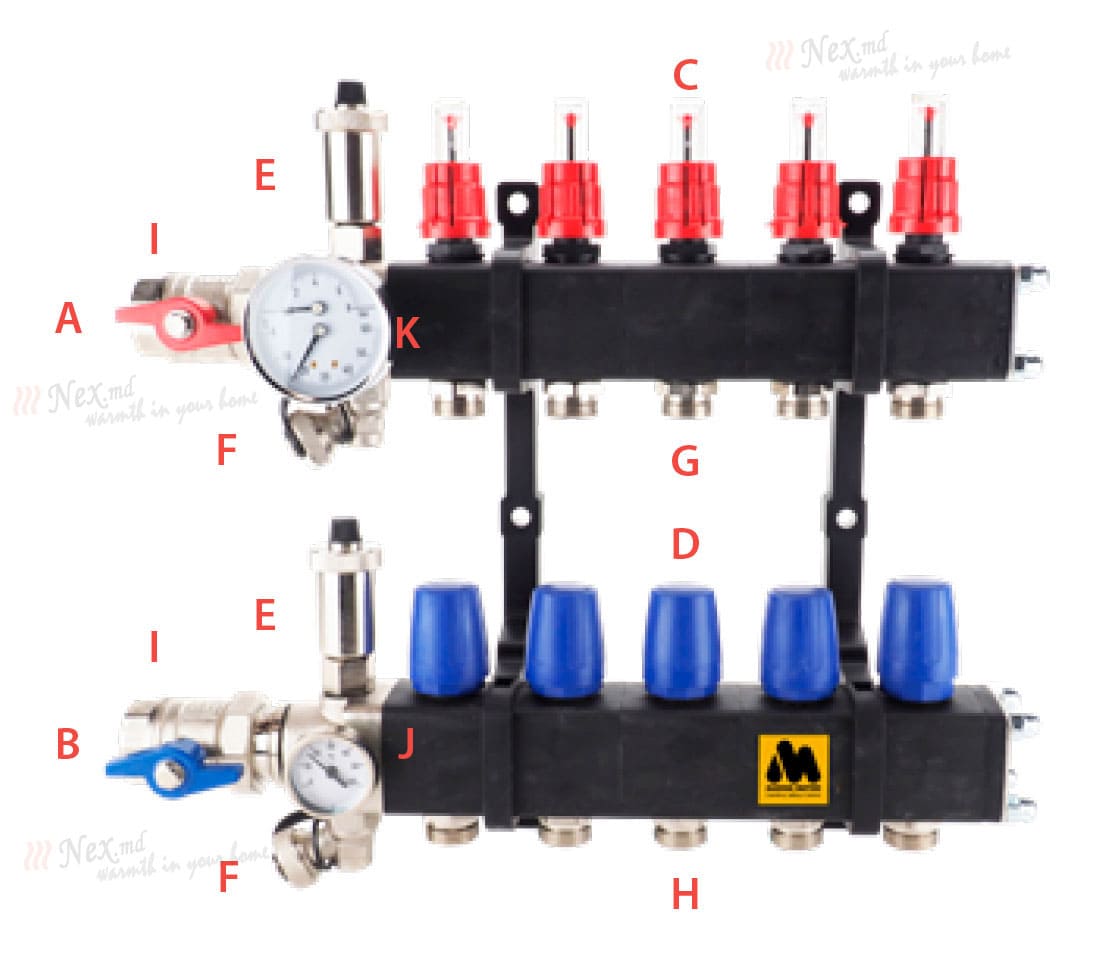

Коллектор из композита - Открытый для водяного теплого пола



A. Труба подачи (центральная)

B. Труба возврата (обратка) (центральная)

C. Расходомер

D. Термостатические краны портов

E. Автоматический воздух отводчик

F. Ниппель для наполнения системы

G. Порты для MAGNUM трубы подача

H. Порты для MAGNUM трубы возврата

I. Шаровой кран

J. Манометр

K. Термо / манометр

Коллектор из композита - Открытый  (схема подключения) для водяного теплого пола



1а. Распределитель

1b. Коллектор

2. Группа (ы) теплого пола

Фото - страница номер 16

3.4.5 Насос / регулятор температуры (смесительный узел для открытых коллекторов)

3.4.5 Насос / регулятор температуры (смесительный узел для открытых коллекторов) для водяного теплого пола



A. Труба подачи

B. Труба возврата (обратка)

C. Ручка термостата

D. Датчик температуры

E. Насос A-Label

F. Максимальная безопасность

G. Смесительный клапан LTV

H. Подача полов с подогревом

I. Возврат полов с подогревом

Фото - страница номер 17

4. ДАВЛЕНИЕ СИСТЕМЫ / ИСПЫТАНИЯ НА УТЕЧКИ

  опрессовка системы / проверка под давлением на течь

  После того как все трубки подключены к коллектору, вы можете создать давление в системе / или проверить герметичность;

4.1.1 Прямое заполнение из (существующего) Контура отопления:

  В этом случае выполните следующие действия (убедитесь, что котел отключен, выключите из электрической розетки);

1. Открыть коллектор: открыть шаровой кран. Коллектор с насосом: откройте термостатический клапан на входе в коллектор, сняв уплотнительную крышку или регулятор термостата.

2. Откройте расходомер и крышку или клапан термостатической группы первой группы, которую вы собираетесь заполнить. После того, как эта группа полностью заполнена, снова закройте расходомер и крышку или термостатический клапан.

  Обратите внимание! Другие типы коллекторов могут быть собраны с клапанами в других местах. В случае сомнений прочитайте инструкцию, прилагаемую к вашему коллектору.

4.1.2 Заполнение из водопроводного крана (водопровод):

  Если вы не можете заполнить систему отопления из контура отопления, вы можете заполнить систему через штуцер на коллекторе;

  В этом случае шаровые краны и термостатический клапан (как указано в шаге 1) остаются закрытыми, и после подсоединения водяного шланга откройте заливной ниппель, используя углубление в уплотнительной крышке.

  Затем заполните группу (ы) для подогрева пола, как указано в шаге 2. Рекомендуется аккуратно вращать насос во время заполнения.

4.1.3. Опрессовывание воздухом:

  Когда есть риск, что помещение, в котором был установлен пол с подогревом, может охладиться до точки замерзания, опрессовку системы делаем воздухом. В этом случае действуйте следующим образом:

1. Распределительный коллектор: закройте шаровые краны.

  Распределитель с насосом: Закройте термостатические клапаны подачи и шаровой клапан обратки распределителя.

2. Откройте все расходомеры и заглушки или порты термостатических клапанов.

3. Подключите компрессор к заправочному штуцеру и откройте его с помощью выемки в запорном клапане.

  Проверьте систему на плотность воздуха при подключенном компрессоре (до 4 бар).

4.2 Использование системы

  Что касается прочности пола, пол можно использовать только после периода; по крайней мере, через четыре недели, если пол приклеен, или, по крайней мере, через 8 недель, если применяется новая стяжка.

4.2.1 Высокотемпературный коллектор с насосом

  После полного отверждения стяжки и / или настила выполните следующие действия;

1. Вставьте штекер насоса в настенную розетку и убедитесь, что клапаны нагревательных портов открыты (Если распределитель оснащен расходомерами, убедитесь, что они открыты, потянув вверх красный защитный колпачок и черную регулировку колесо вращается снизу).

Фото - страница номер 18

2. Убедитесь, что насос работает и поверните его в нужное положение. Для этого вы можете использовать следующую директиву;

» Положение 1: коллекторы до 4 портов

» Положение 2: коллекторы от 5 до 9 портов

» Положение 3: коллекторы с 10 портами или более

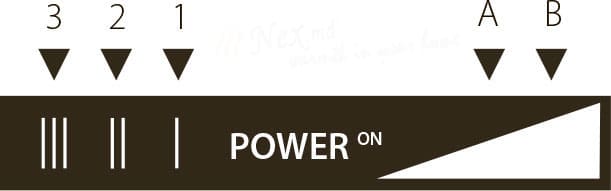

Фото настройки насоса

  С Grundfos ALPHA2 L вы можете использовать помимо вышеупомянутых позиций следующие настройки:

A: Самая низкая кривая постоянного давления для коллекторов до 7 портов

B: Самая высокая кривая постоянного давления для коллекторов с восемью или более портами

  Используя эти настройки, насос автоматически отрегулирует активность в соответствии с потребностью в тепле.

3. Температуру воды в отопительной системе можно установить на термостате, который устанавливается на клапане в подводящем коллекторе, а затем измерять на термометре или термопаре / манометре.

4. Во избежание появления трещин в стяжке рекомендуется постепенно повышать температуру воды при первом использовании системы.

  Начните с 2 дней при 10 градусах, затем в течение 2 дней при 15 градусах, а затем при 20 градусах.

  Как установить температуру с помощью, чтобы увеличить на два дня кнопку термостата на 5 градусов, чтобы температура на термометре показала около 35 до 40 градусов.

4.2.2 Распределители низкой температуры (открытые распределительные устройства)

  После полного высыхания стяжки и / или настила выполните следующие действия;

1. Убедитесь, что источник тепла (например, низкотемпературный котел или тепловой насос) правильно подключен и введен в эксплуатацию. Обратитесь к руководству по эксплуатации вашего котла или теплового насоса, чтобы узнать, как можно настроить температуру нагрева, или обратитесь к установщику.

2. Во избежание появления трещин в стяжке рекомендуется постепенно повышать температуру воды при первом использовании системы.

  Начните с 2 дней при 10 градусах, затем в течение 2 дней при 15 градусах, а затем при 20 градусах. Как установить температуру с помощью, чтобы увеличить на два дня кнопку термостата на 5 градусов, чтобы температура на термометре показала около 35 до 40 градусов.

3. Откройте шаровые краны на входе и выходе коллектора распределителя цепи и убедитесь, что клапаны нагревательных портов также открыты (если распределитель оборудован расходомерами, убедитесь, что они открыты, потянув за красный защитный кожух. крышка вверх и вращение черного регулировочного колеса в нижней части).

4. Убедитесь, что насос источника тепла работает правильно и что имеется циркуляция воды (как в первичном контуре, так и в системе теплых полов).

Фото - страница номер 19

5. УПРАВЛЕНИЕ СИСТЕМОЙ

  Как и настенные радиаторы, пол с подогревом на водной основе поддерживается на одной температуре путем подачи горячей воды из котла или другого источника тепла в первичном отопительном контуре. В большинстве случаев котел управляется термостатом, который находится в гостиной. Если в разных комнатах установлен пол с подогревом, в каждой комнате также можно установить термостат (беспроводной), который связан с приемником, который активирует различные порты отопления. Кроме того, пол с подогревом может также использоваться в качестве дополнительного отопления в комнате, которая также отапливается радиаторами. Чтобы обеспечить достаточный нагрев пола, необходимо учитывать следующие моменты.

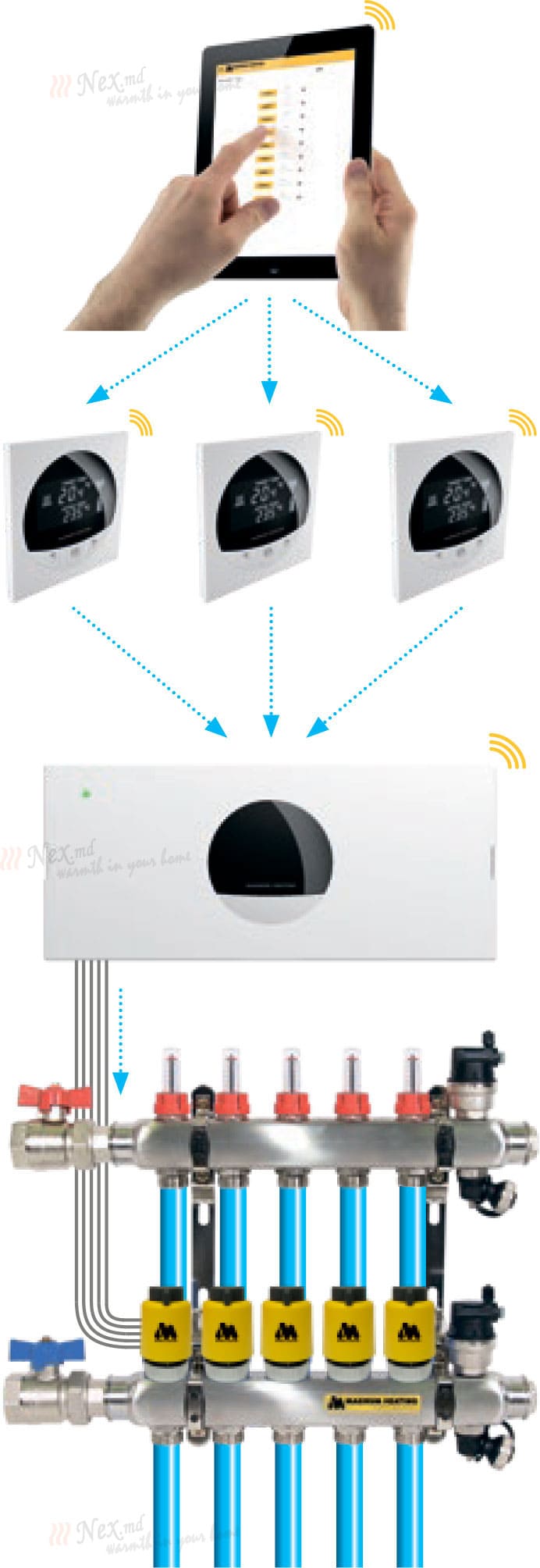

5.1 Дистанционное управление с помощью зонального управления MAGNUM (стр. 26)

  Когда несколько комнат отапливаются с помощью теплого пола, и не во всех помещениях должна быть одинаковая температура, вы можете использовать контроль зоны. При таком типе переналадки различные пространства снабжены термостатом, который позволяет установить желаемую температуру. Наши термостаты MAGNUM W управляют беспроводным приемником (W-контроллер MAGNUM), который управляет тепловыми двигателями (приводами MAGNUM), которые управляют различными портами для подогрева пола. Поскольку порты могут открываться и закрываться независимо друг от друга, можно достичь разных комнатных температур.

  Контроллер MAGNUM W оснащен контактом без напряжения или контактным бойлером, поэтому котел можно включить для нагрева от одного или нескольких термостатов.

Управление системой водяного теплого пола

Фото - страница номер 20

5.2 Управление через (существующий) комнатный термостат

  Когда тёплый пол используется в качестве единственного и / или основного источника тепла, вы можете установить комнатный термостат и запрограммировать его на желаемую температуру в помещении и на нужную программу.

  В этом случае комнатный термостат включит котел при наличии потребности в тепле. Подавая горячую воду из котла, распределитель напольного отопления будет нагревать трубы системы до достижения заданной температуры в комнате.

  Тем не менее, рекомендуется не использовать переключение день / ночь более чем на 2 градуса для обогреваемого пола, потому что этот тип системы обогрева будет нагревать помещение менее быстро, чем, например, настенные радиаторы. Если желаемая температура в помещении составляет 20 градусов при использовании помещения, убедитесь, что температура не опускается ниже 18 градусов Цельсия в отсутствие. Вы также можете выбрать постоянное поддержание одной и той же температуры, потому что система подогрева пола работает более энергоэффективно, когда в помещении необходимо поддерживать температуру, чем, когда нужно повторно нагревать помещение из-за большой разницы температур, например, днем и ночью.

5.3 Информация об использовании напольного отопления и настенных радиаторов

  Когда тёплый пол служит в качестве дополнительного обогрева (например, для удаления холода с пола) или, когда тёплый пол используется в ситуациях, когда помещение, в котором установлен комнатный термостат, обогревается радиаторами, важно минимизировать тепло, излучаемое радиаторами. Закалить систему подогрева пола, чтобы она прогревалась. Комнатные термостаты сконструированы таким образом, что они включают котел в то время, когда в помещении больше нет установленной температуры. Это не учитывает способ, которым комната отапливается.

  Если радиаторы оснащены кнопками термостата, установите их на 3 градуса ниже требуемой температуры в помещении (например, 21 - 3 = 18 градусов). Если вы этого не сделаете, ваша система обогрева пола не будет достаточно нагреваться, потому что радиаторы будут нагревать помещение так быстро, что котел прекратит подачу горячей воды до того, как пол будет нагрет. Если радиаторы не оснащены кнопками термостата (или имеют кнопки термостата с настройками от 1 до 5), вы можете настроить их вручную. Обычно это основано на чувствах и может варьироваться в зависимости от ситуации.

Фото - страница номер 21

6. MAGNUM REMOTE ZONE CONTROL

MAGNUM REMOTE ZONE CONTROL

  Беспроводное управление с помощью термостата, ПК, планшета или смартфона

» Режим отопления и охлаждения

» Регулировка 8 зон

» Объединение небольших зон вместе

» Подключение до 32 приводов

» Подключение по локальной сети

» Функция управления насосом

» Само модулирующийся

» Скорректированная недельная программа

» Шинное соединение для функциональности Умного дома

» Функция датчика помещения / пола

  MAGNUM Remote Zone Control - это полноценная система управления отоплением. Система состоит из термостатов, которые можно подвесить в каждой комнате, и контроллера, который будет установлен на коллекторе. Усовершенствованные приводы получают через контроллер сигналы о том, должны они открываться или закрываться в зависимости от требуемой температуры. Зоны управления разделяются с помощью планшета или смартфона. Это позволяет вам легко программировать различные зоны в вашем доме.

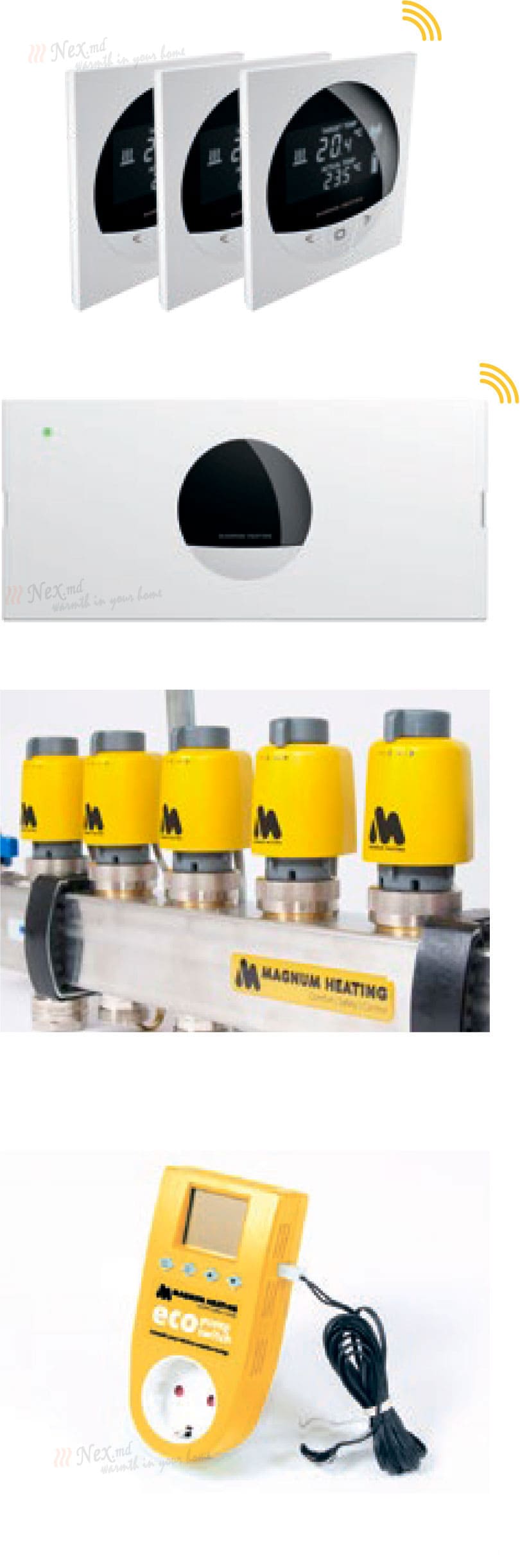

6.1 MAGNUM W-Термостат

  W-часовой термостат MAGNUM обеспечивает точный контроль комнатной температуры.

Фото - страница номер 22

  С помощью этого термостата вы можете регулировать температуру на основе ряда запрограммированных настроек, которые действуют в разное время дня. Термостат обменивается данными по беспроводной связи с контроллером MAGNUM W и выдает сигнал об изменении температуры.

6.2 MAGNUM W-контроллер

  Приемник MAGNUM W Controller предназначен для контроля температуры систем отопления через «нормально закрытые» исполнительные механизмы.

  Каждый приемник может контролировать до 8 зон и расширяться по мере необходимости.

6.4 MAGNUM W-Приводы

  Эти тепловые электромеханические приводы могут быть использованы для автоматического управления отсечных клапанов. Когда приводы установлены на кранах, они автоматически отключают воду из котла. Как только возникает потребность в тепле отопительной системы, термостат, который находится на связи с приемником, посылает сигналы для приводов на открытие клапанов. Когда достигается правильная температура, они снова закрывают запорные клапаны.

6.5 MAGNUM Eco Pump Switch

  Этот автоматический выключатель насоса включает циркуляционный насос системы отопления, если температура воды для нагрева выше заданной температуры, и отключается, когда она ниже запрограммированной температуры. Это гарантирует, что насос не работает 24 часа в сутки, и это может значительно сэкономить затраты на электроэнергию.

MAGNUM W-контроллер

Фото - страница номер 23
Обложка 2 (окончание)

Видеогалерея «MAGNUM Tube»:

ДОПОЛНИТЕЛЬНЫЕ МАТЕРИАЛЫ И КОМПЛЕКТУЮЩИЕ ✚ ДОКУМЕНТЫ

ГАРАНТИЯ 50 лет

Фото - Гарантия 50 лет

АВТОМАТИКА

Фото - Автоматика водяной теплый пол

КОЛЛЕКТОРЫ

Фото - Коллекторы водяной теплый пол

КОМПЛЕКТУЮЩИЕ

Фото - Комплектующие водяной теплый пол

Узнайте где купить теплый пол и терморегуляторы в Молдове (Наш адрес на карте)




Для всех кто умеет экономить, только в январе 2023 года!

""Meșter Grup" SRL - Официальный, эксклюзивный представитель в Молдове электрических систем отопления ведущих мировых производителей.
Наша команда одной из первых успешно начала внедрять новейшие технологии энергосберегающих и экологичных систем отопления.

  • logotip1
  • logotip2
  • logotip3
  • logotip4
  • logotip5
  • logotip6

Search
