Инструкция по установке и эксплуатации саморегулирующихся нагревательных кабелей для обогрева трубопроводов, для моделей кабеля: “SRL 16 – 2”; “SRL 16 – 2 CR”; “SRL 24 – 2 CR”; “SRL 30 – 2 CR”;

  Прежде чем приступить к установке создайте план размещения силового кабеля и терморегулятора. Предусмотрите дополнительную длину нагревательного кабеля для всех кабельных секций, а также точек подключения питания, сращивания и разветвления. Необходимо учесть все препятствия, мешающие размещению нагревательных секций. В процессе монтажа системы обогрева трубопроводов понадобятся:

1. Нагревательные секции из саморегулируемого нагревательного кабеля. Являются основным элементом системы обогрева труб.
2. Терморегулятор с выносным датчиком температуры, устанавливаемым на трубу. Терморегулятор подбирается исходя из максимальной потребляемой мощности системы обогрева.
3. Самоклеящейся металлизированный скотч или пластиковые хомуты. Самоклеящейся металлизированный скотч необходим для фиксации нагревательной секции на трубе, а также может использоваться для проклейки кабеля на поверхности трубы с целью увеличения площади теплообмена.
4. Теплоизоляция для труб. Применяется для уменьшения тепло потерь системы обогрева.
5. УЗО. Используется для защиты системы от перепадов напряжения.
6. Гофрированная труба. Используется для укладки силового кабеля от терморегулятора до нагревательной системы.

1. Изготовьте нагревательную секцию из саморегулируемого нагревательного кабеля необходимой длины.
2. Очистите поверхность трубы от грязи и ржавчины. Проверьте трубу под давлением от протечек воды.

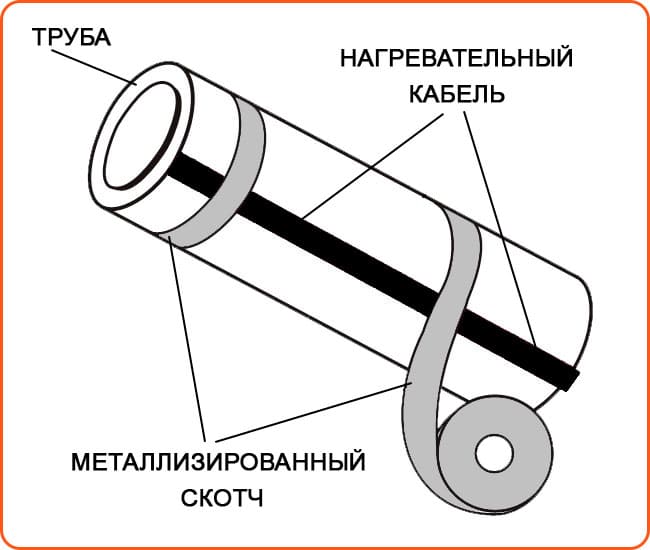

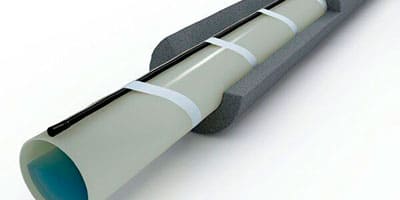

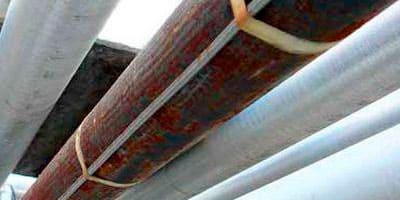

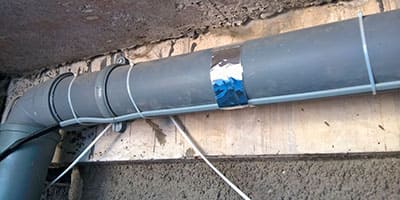

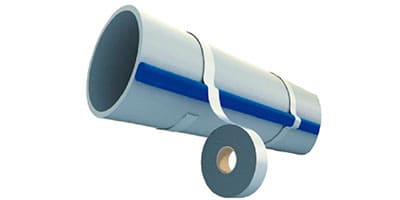

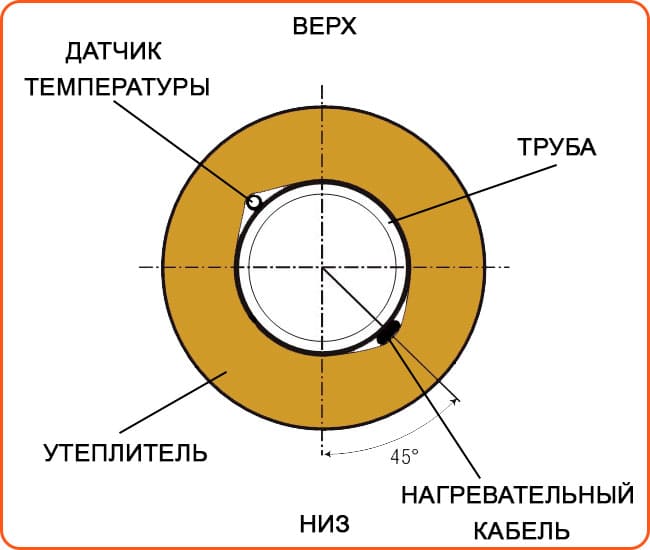

3. Закрепите кабель на трубе прямолинейно, спирально или в несколько параллельных ниток при помощи самоклеящегося металлизированного скотча или стеклотканевой ленты, как минимум двумя витками с шагом 30 см или чаще (рис. 1). На горизонтальных трубах нагревательный кабель рекомендуется крепить к нижней части трубы под углом 45°.
4. Нагревательный кабель следует крепить к трубе прямолинейно во всех случаях, когда проект не требует монтажа нагревательного кабеля навивкой (спиралью).
5. Следует аккуратно применять металлические крепления, чтобы не повредить кабель.
6. Не превышайте минимальный радиус изгиба нагревательного кабеля, указанного в технических характеристиках.

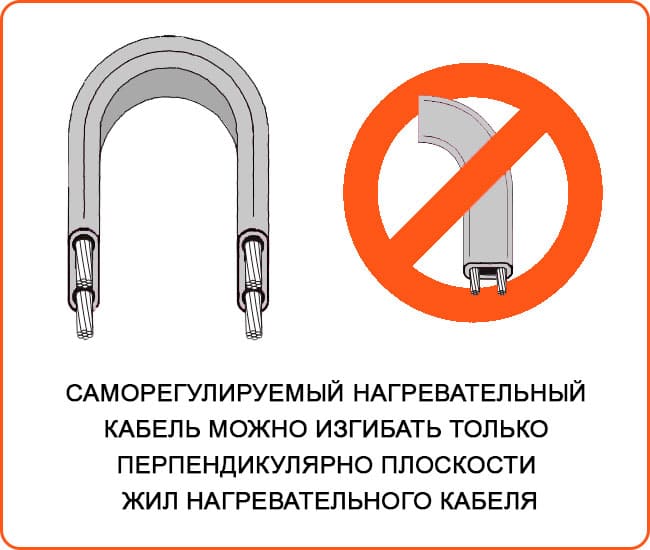

7. Саморегулируемые нагревательные кабели следует изгибать исключительно перпендикулярно плоскости их жил.

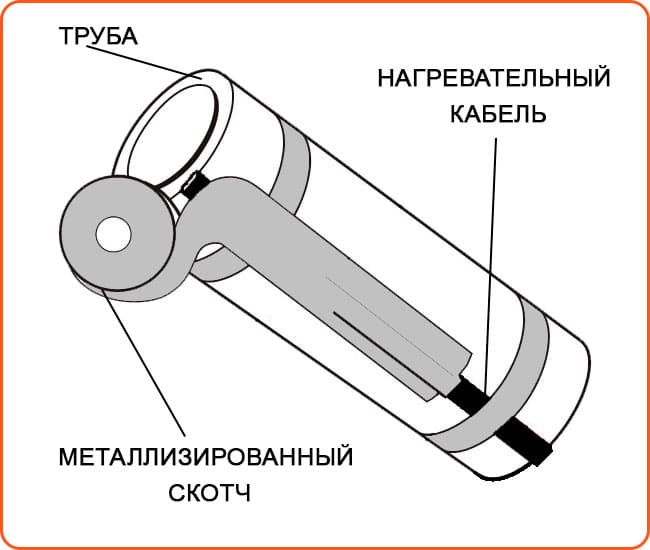

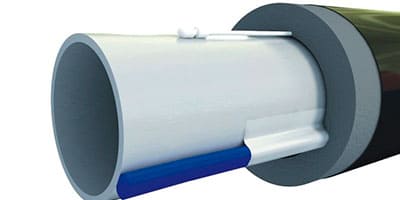

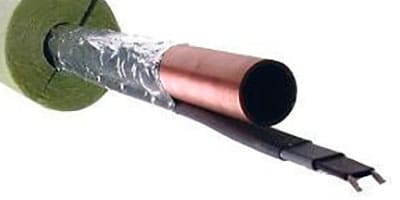

1. Для равномерного распределения тепла по трубе и повышения КПД нагревательного кабеля проклейте его самоклеящимся металлизированным скотчем по всей длине.
2. Установите терморегулятор, для автоматической регулировки и контроля температуры. Во время монтажа следуйте инструкции по установке и эксплуатации, поставляемой с терморегулятором.
3. Установите датчик температуры и зафиксируйте его с помощью самоклеящейся ленты. На горизонтальной трубе датчик устанавливается в верхней части трубы, не соприкасаясь с нагревательным кабелем.
4. Если монтируете несколько нагревательных секций и планируете подключить их к одному терморегулятору или одному источнику питания, используйте влагозащищенные монтажные (распаячные, распределительные) коробки и устройство для ввода кабеля с сальниками (обычно идут в комплекте с монтажной коробкой).
5. Не следует натягивать нагревательный кабель в местах его входа/выхода из монтажных коробок и теплоизоляции.
6. Установите электрозащиту и защиту от остаточных токов (утечки тока на землю). Для обеспечения максимальной безопасности и защиты от возгорания необходимо использовать УЗО (устройство защитного отключения при утечках тока на землю), установленное на пороговое значение 30 мА.
7. Заведите силовой кабель в гофрированную трубу и соедините все компоненты системы.
8. Включите и протестируйте систему.

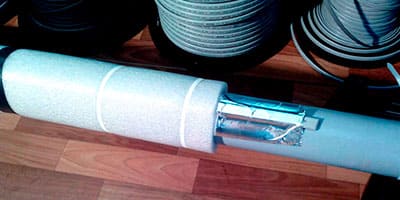

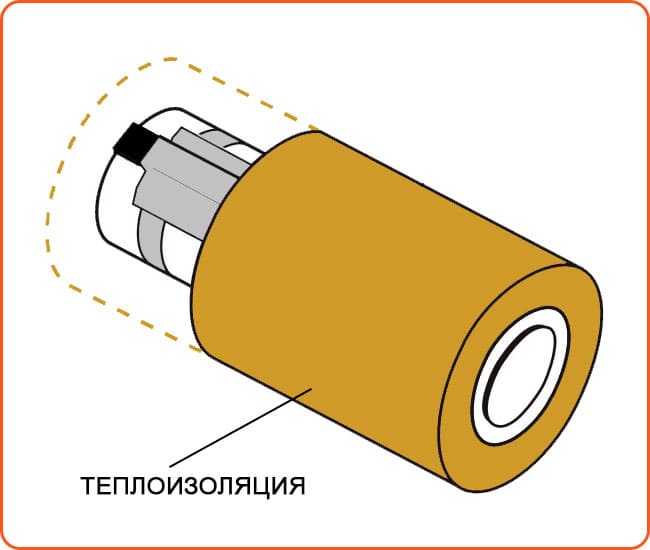

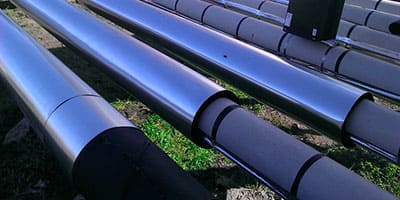

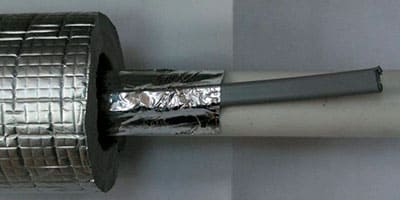

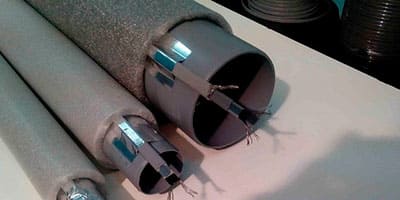

9. Установите теплоизоляцию и, при необходимости, защитный кожух.
10. Для поддержания заданной технологической температуры необходимо, чтобы теплоизоляция была правильно смонтирована и оставалась сухой.
11. Необходимо убедиться, что тепло изолирована вся система трубопроводов, включая арматуру, места прохода через стены и т.п.

  Согласно таблицы №1 выберите мощность нагревательного кабеля, которая подходит для установки на трубу в зависимости от толщины теплоизолятора.

  Таблица №1.

  Установку нагревательного кабеля навивкой следует использовать только в тех случаях, когда это предусмотрено проектом.

  Пример: Для трубы диаметром 50 мм (2'') с коэффициентом навивки 1,3 (1,3 м нагревательного кабеля на 1 м трубы), шаг навивки составляет 240 мм

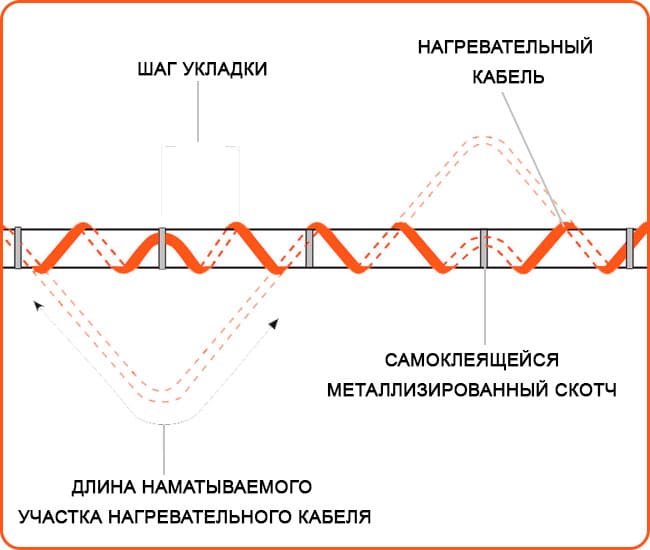

1. Закрепите нагревательный кабель на трубопроводе, с образованием свисающей петли, как это показано на рис. 4.
2. Возьмите петлю в ее центральной части и обмотайте ею трубу, выровняйте расстояние между ветками спирали передвижением витков по трубопроводу и закрепите кабель на трубе.
3. Нагревательный кабель крепится к трубе последовательно по мере установки.
4. После установки нагревательного кабеля смонтируйте теплоизоляцию и защитный кожух (при необходимости).

1. Визуальный осмотр: нагревательный кабель и теплоизоляция трубы должны регулярно проверяться на предмет отсутствия физических повреждений.
2. Проверка сопротивления изоляции: необходимо регулярно проверять сопротивление изоляции системы. При измерении сопротивления изоляции с главного электрораспределительного щитка рекомендуется проводить замер между совмещенными вместе жилами и экранирующей оплеткой.
3. Системы обогрева труб необходимо проверять ежегодно перед наступлением зимы.
4. Необходимо регулярно выполнять проверку систем электрозащиты и управления обогревом.

  При проведении технического обслуживания и осмотра необходимо заполнять для каждой из секций обогрева Ведомость технического осмотра.

  1)- Тест на измерение сопротивления изоляции нагревательного кабеля:

  Рекомендуется выполнять проверку сопротивления изоляции:

1. Перед установкой системы обогрева труб
2. Перед первым пуском системы.
3. Как часть периодического технического осмотра.

ВНИМАНИЕ! Во избежание пожара и удара током перед тестированием отключите систему от электропитания.

1. Отключите нагревательный кабель, терморегуляторы и контакторы от электропитания.
2. Установите напряжение на 0 В.
3. Подсоедините отрицательный электрод мегомметра к металлической оплетке нагревательного кабеля.
4. Подсоедините положительный электрод к обеим токопроводящим жилам нагревательного кабеля.
5. Включите мегомметр и установите напряжение на 2500 В на одну минуту. Измерьте сопротивление.
6. Минимальные показания должны быть не менее 10 мОм вне зависимости от длины нагревательного кабеля.
7. Выключите мегомметр.
8. После окончания измерений подключите терморегулятор.

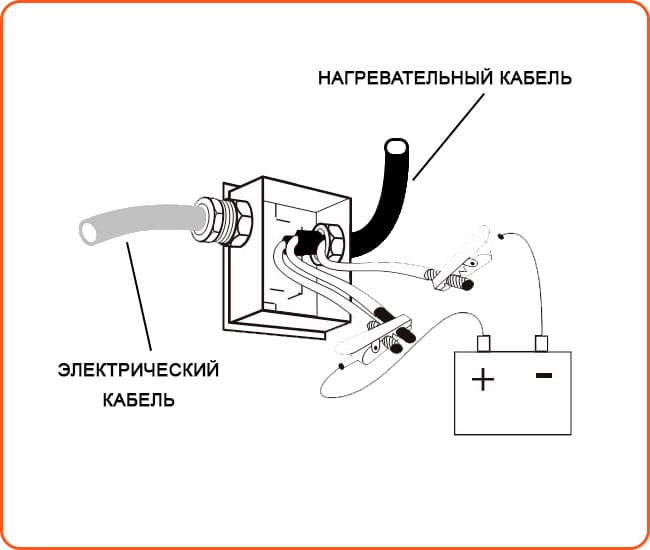

  2)- Тест непрерывности цепи:

  Тест непрерывности цепи используется для проверки неисправности нагревательного кабеля, а также для проверки правильности подсоединения. Этот тест может быть произведен как часть процедуры обнаружения дефектов. ВНИМАНИЕ! Некоторые из компонентов нагревательного кабеля (такие как конечная муфта, стык, тройники), в которых используются термоусаживаемые материалы, должны быть заменены после проведения теста.

ВНИМАНИЕ! Во избежание пожара и удара током, перед тестированием отключите систему от электропитания.

1. Отключите от электропитания нагревательный кабель, терморегулятор и контактор.
2. Измерьте мегомметром сопротивление между токопроводящими жилами с разных сторон кабеля. Показания с разных сторон нагревательного кабеля должны быть одинаковыми.
3. Каждая из нагревательных секций должна быть протестирована отдельно.
4. Установите новые компоненты в цепи перед подключением к электропитанию.
5. Подключите контактор или терморегулятор.
6. Подключите систему к электропитанию.

Искренне желаем тепла и уюта в Ваших домах и офисах.
