Изоляция окончания (концов) нагревательного кабеля

    фото набор инструментов

    Для монтажа понадобятся следующие инструменты:

    1. Пассатижи
    2. Инструмент для снятия изоляции
    3. Нож
    4. Клещи обжимные
    5. Технический фен

    Приготовьте комплект для изоляции концов нагревательного кабеля, состоящий из:

    1. термоусаживаемая трубка с клеевым составом (диаметром: 16 — 18 мм, длиной 10 см) - 1 шт.
    2. термоусаживаемая трубка (диаметром: 12 мм, длиной 3 см) - 1 шт.
    фото набор для концевой муфты

    Выполните последовательно следующие действия:

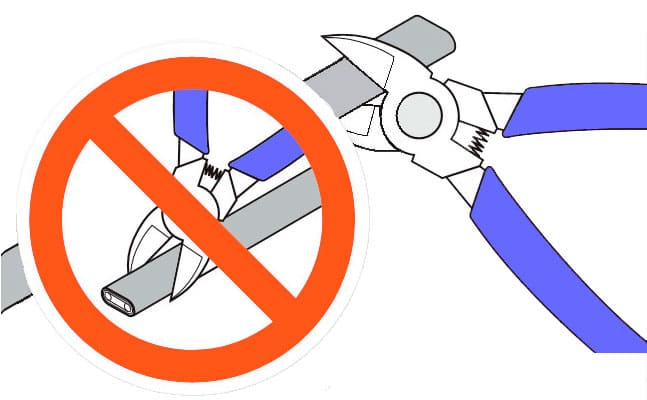

    1 шаг

    Правильно перекусите нагревательный кабель

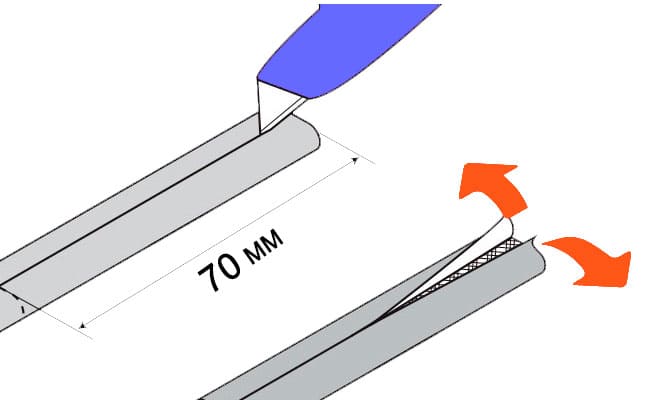

    2 шаг

    Аккуратно разрежьте и снимите оболочку с нагревательного кабеля

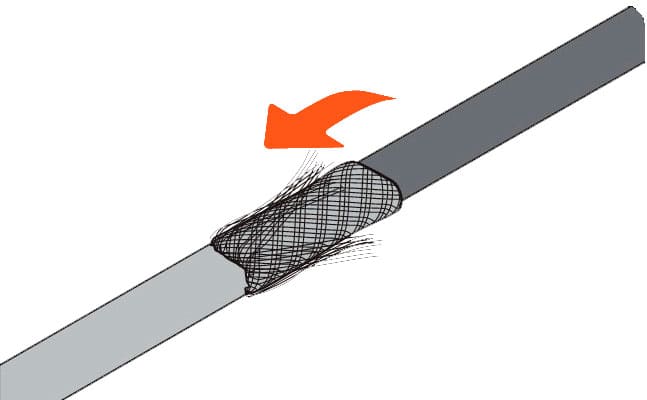

    3 шаг

    Заверните оплетку (заземление) нагревательного кабеля

    4 шаг

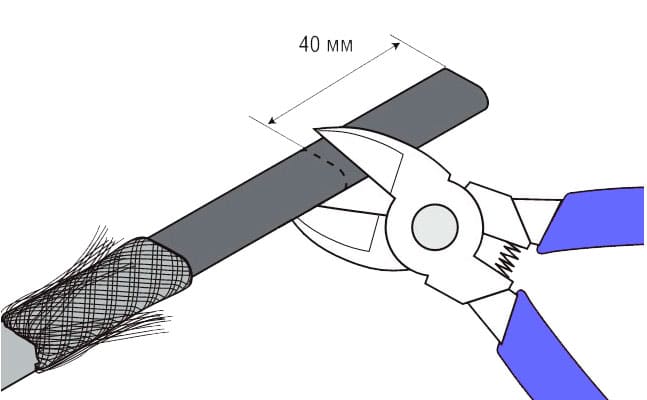

    Отрежьте от конца кабеля 40 мм

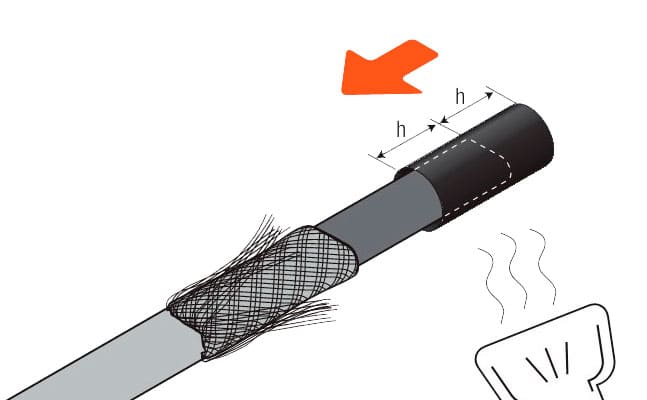

    5 шаг

    Наденьте термоусаживаемую трубку на окончание и нагрейте её феном

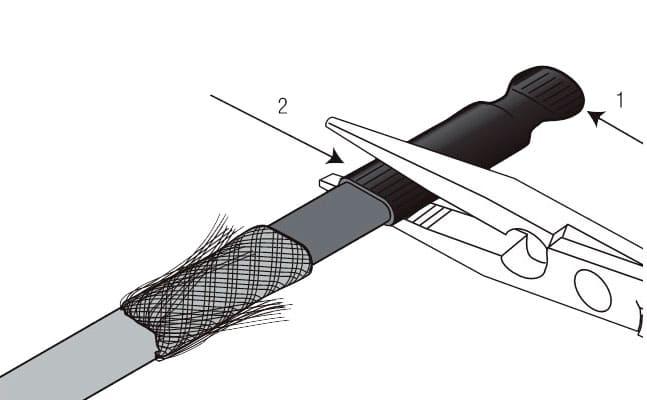

    6 шаг

    Зажмите концы нагретой трубки (1 и 2) пассатижами так чтобы вышел клей

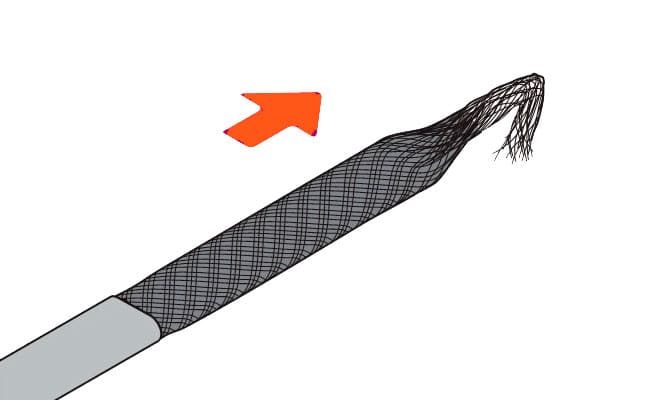

    7 шаг

    Вытяните оплетку (заземление) поверх термоусаживаемой трубки

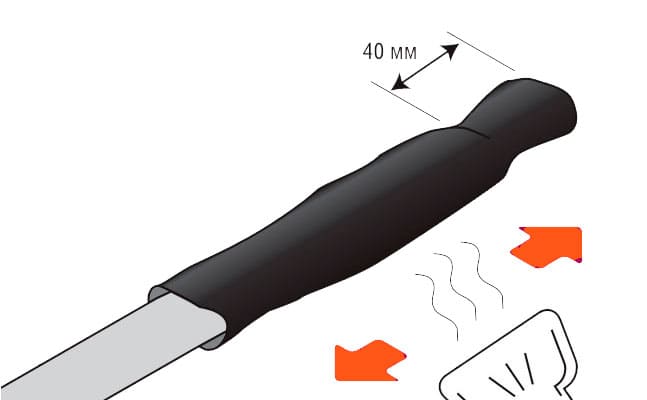

    8 шаг

    Наденьте термоусаживаемую трубку и нагрейте ее феном

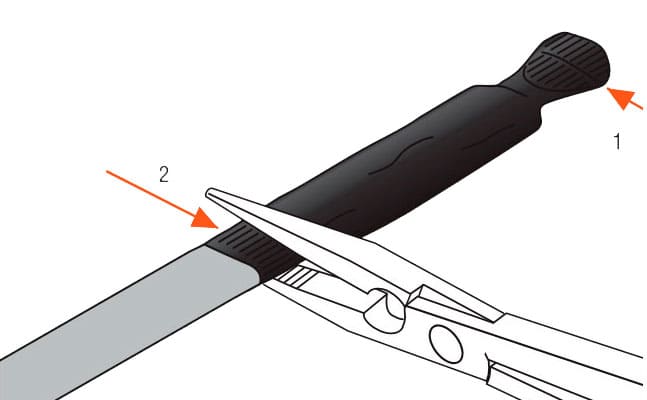

    9 шаг

    Зажмите концы нагретой трубки (1 и 2) пассатижами так чтобы вышел клей

    Узнайте

    Как сделать соединение силового (электрического) кабеля с нагревательным кабелем
