    Инструкция по монтажу и эксплуатации нагревательной пленки

      Уважаемый клиент, благодарим Вас за Ваш выбор. Вы стали обладателем уникальной по своим технологическим и потребительским качествам нагревательной системы.
      Пленочный обогреватель (далее ПО) рекомендуется для систем напольного, настенного и потолочного отопления. Для установки под легкие покрытия, а именно: ламинатная и паркетная доска, линолеум, ковровые, виниловые и другие покрытия сухого монтажа. Монтаж не требует сложных технологических решений. При этом экономическая эффективность и надежность данного вида обогрева по многим параметрам значительно превосходит, существующие на рынке уже более 30 лет, традиционные системы обогрева.
      Стоит обратить внимание, что надежность и эффективность работы нагревательной пленки непосредственно зависит от компании - производителя, максимально четкого соблюдения технологических рекомендаций по монтажу и правил эксплуатации. Подключение нагревательной пленки к электрической сети должен выполнить квалифицированный электрик согласно ПУЭ, СНИП действующим в вашем регионе.
      Перед началом монтажа в качестве первого шага должна быть собрана подробная информация об объекте и помещениях в которых планируется применение нагревательной пленки относительно горизонтальных и вертикальных строительных конструкций, проемов, окон, дверей, материалов для отделки пола, теплоизоляции, мощности электросети, расстановки мебели, размеров, назначения и т.д. Имея все необходимые данные для расчета тепловых потерь и геометрических характеристик здания можно приступать к планированию и расчету необходимой системы обогрева.
      Для того, чтобы система ПО много лет помогала создавать комфорт в Ваших домах, офисах, и любых других помещениях предлагаем внимательно ознакомиться с данной инструкцией.
      Если у вас есть какие-либо вопросы, пожалуйста, посетите www.nex.md, если у вас возникли какие-либо вопросы, требующие дополнительной информации или поддержки, пожалуйста обращайтесь: понедельник / пятница с С 09:00 до 17:00, телефон поддержки: +37322571529. Электронная почта: info@nex.md.

    ПОРЯДОК РАСЧЕТА СИСТЕМЫ ПО

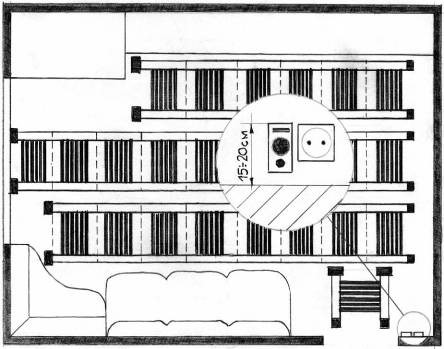

    1. Составить план размещения системы обогрева по полосам.

      Для основного обогрева, необходимо положить от 80%-90%, для дополнительного комфортного обогрева, необходимо положить - от 50% пленочного обогревателя от общей полезной площади пола (за исключением неподвижных объектов, т.е. мебель, стационарные декоративные конструкции, кухня, бытовая техника и т.д.), по периметру помещения может делаться отступ 10-15 см, между полосами пленки допускается расстояние до 5 см.

      ЗАПРЕЩЕНО! перекрытие или наложение нагревательной пленки на нагревательную пленку.

      Планировать размещение нагревательной пленки следует с учетом того, что нагревательная пленка режется по секциям в указанных местах (по линии отреза, там, где указаны ножницы, в других местах запрещено).   Вне зависимости от ширины нагревательной пленки шаг отрезки может быть равен только 25 см., Например, 0,5 м х 1,25 м; 0,8 м x 3,75 м; 1 м x 6,75 м.

    2. Рассчитать мощность системы ПО, необходимое количество терморегуляторов, проверить силовые возможности электросети.

    Электрический расчет: максимальная мощность нагревательной пленки составляет 232 Вт на 1 м2, исходя из общего количества необходимой нагревательной пленки вычисляется сила тока по формуле:

    I = P / U

    где I - сила тока, Р - мощность ПО, U - напряжение электросети

      Величину силы тока необходимо знать для подбора необходимого сечения электрического провода, выбора модели терморегулятора и определения соответствия имеющейся штатной электропроводки силовым нагрузкам.

    Таблица №3

    Таблица 3

    Пример расчета системы ПО

    Напольный обогрев. Объект - кухня-столовая общей площадью 20 м2. Покрытие пола - ламинатная доска. Тип отопления - дополнительное.
    За исключением кухонной, мягкой мебели, бытовой техники, а также отступов по периметру, общая площадь пленки, которую устанавливаем в данном помещении составит 12 м2.Примерный план установки

      Таким образом, общая максимальная мощность системы ПО составит:

    Р = 12 м2 х 232 Вт = 2784 Вт.
    I = P / U = 2784 Вт / 220 В = 12,7 А

      Рекомендации по данному объекту: сечение электрического провода, медь - 1,5 кв.мм; минимальная мощность терморегулятора - 3 кВт.

      Для справки: Максимальное количество пленочного обогревателя, который можно подключить к терморегулятору 3 кВт: = 12,5 м2;

      Если необходимая площадь нагревательной пленки на одну зону обогрева, больше чем 14 Ампер, необходимо использовать более мощное терморегулирующее оборудование или вводить нестандартные инженерные решения (например, подключение через контактор нужной мощности).



    ОБРАТИТЕ ВНИМАНИЕ !!!

    ЗАПРЕЩЕНО! Использовать длину полосы нагревательной пленки более:
    • для нагревательной пленки шириной 500 мм – 9 метров
    • для нагревательной пленки шириной 800 мм – 8 метров
    • для нагревательной пленки шириной 1000 мм – 7 метров

    НЕОБХОДИМЫЕ МАТЕРИАЛЫ:

    1. Нагревательная пленка «HEATMAX» (количество согласно схемы установки).
    2. Электрический провод, количество согласно схеме установки и с учетом максимальной нагрузки (медный провод ПВ-3 1х1,5 применять при нагрузке до 3,5 кВт).
    3. Монтажные (соединительные) клеммы, мастичный изолятор - количество согласно схеме установки. Из расчета по 2 клипсы и 6 изоляторов на одну полосу нагревательной пленки.
    4. Теплоизоляционный материал (Экструдированный полистирол XPS или любой другой теплоизолятор, который может быть использован вместе с электрическими системами обогрева пола). НЕЛЬЗЯ использовать теплоизоляционные материалы с металлическим покрытием (например, алюминиевой фольгой).
    5. Защита от влаги - полиэтиленовая пленка толщиной от 150 мКм.
    6. Клейкая лента типа Scotch (для фиксации материалов).
    7. Терморегулятор с датчиком температуры. Количество и мощность согласно схеме установки.
    8. Монтажные трубки, возможно монтажный короб.

      Необходимые инструменты: Отвертка, пассатижи (или спец. инструмент для обжатия контактов), кусачки, электрический тестер, монтажный нож, ножницы и др.

    ПОРЯДОК УСТАНОВКИ

    1. Подготовительные работы.

      Определите точку подключения к общей электросети. Обустройте место монтажа терморегулятора, осуществите монтаж проводов и датчика температуры пола.

      Терморегулятор может быть установлен на стене в наиболее удобном для пользователей месте. Например, на высоте 30 см от пола, оптимально на высоте 90 см у электрических розеток, к которым можно осуществить скрытое стационарное подключение. При этом необходимо обязательно учитывать наличие дополнительного оборудования, которое запитано от этой электрической цепи. Электрические провода и провода датчика температуры необходимо спрятать в стене в монтажные трубки, или закрыть декоративным коробом для электропроводки. При этом необходимо предусмотреть две монтажные трубки диаметром до 16 мм, через одну трубку должны пройти провода подключения нагревательной пленки, через вторую трубку должен пройти датчик температуры. При большом количестве подключаемых полос все соединения можно выполнить в распределительной коробке. Подключение системы питания каждой зоны обогрева необходимо выполнить через дифференциальный автомат с током утечки 30 мА и номиналом исходя из расчетов, но не превышающим 16 А в стандартном исполнении либо через УЗО с током утечки 30 мА и отдельный автоматический выключатель с номиналом не превышающим 16 А.

      Температурный датчик в монтажной трубке монтируется в штробу перед укладкой утеплителя, основная часть штробы закрывается раствором, кроме 10 см окончания трубки. Датчик должен располагаться как можно ближе к центру нагревательной секции. Монтировать датчик по краям или в местах отсутствия нагревательного элемента ЗАПРЕЩЕНО.

      Датчик температуры должен свободно передвигаться в монтажной трубке, изгибы трубки не должны быть под прямым углом, необходимо сделать плавные изгибы.

    2. Когда все подготовительные работы завершены

    необходимо очистить и подготовить пол. В монтажной трубке протянуть датчик температуры. Выложить по всей поверхности теплоизоляцию. Разрезать согласно плана установки и уложить нагревательную пленку на теплоизоляцию закрепив с помощью клейкой ленты типа Scotch.

      Пол должен быть ровным, тщательно очищенным от грязи, камней, острых выступов и воды. Металлические предметы или строительные маяки должны быть удалены. Пол желательно обработать грунтовкой.

      Утеплитель XPS для использования в системах теплых полов, толщина от 3 мм. Не рекомендуется использовать фольгированный теплоизолятор (покрыт алюминиевой или другой токопроводящей фольгой).

      Когда укладка утеплителя завершена необходимо вырезать в утеплителе “окно” над датчиком температуры что бы утеплитель не препятствовал контролю температуры.

      Нагревательная пленка монтируется медными токопроводящими шинами вниз.

      Выкладывать нагревательную пленку желательно по длине помещения - чем больше целых полос пленки, тем меньше мест соединения и электрических проводов. Планировать места соединения следует таким образом, чтобы места монтажа контактов и проводов были расположены рядом со стенкой, желательно, под или рядом с плинтусом.

      Пленка разрезается исключительно по линиям отреза, указанным на пленке (согласно схеме установки). В других местах разрезать ЗАПРЕЩЕНО!

      ВНИМАНИЕ! Убедитесь, что нагревательная пленка не будет установлена под стационарной мебелью. Никогда не разрезайте и не повреждайте углеродную часть нагревательной пленки, не кладите инструменты.

      Для фиксации пленки на теплоизолятор можно использовать тонкую двустороннюю клейкую ленту типа Scotch.

      Категорически ЗАПРЕЩЕНО! Накладывать нагревательную пленку одна на одну или перекрещивать ее!

    3. Соединение (подключение) нагревательных полос.

      Для начала необходимо определится по какой схеме будет выполнятся подключение. От типа системы зависит схема подключения. На всех схемах подключение производится параллельно.

      ВНИМАНИЕ! Подключение нагревательной пленки к электрической сети выполняется только через терморегулятор параллельно!

    Схема подключения двусторонняя для систем типа №1 и №2.

      С одной стороны, нагревательной пленки подключается фаза (плюс) с другой стороны на противоположную шину подключается ноль (минус). Если вам необходимо подключить несколько полос в одну цепь, тогда начиная с первой полосы провод приходит в клемму и из этой же клеммы уходит на клемму следующей полосы. Токо ведущие шины без клеммы обязательно необходимо заизолировать. Затем необходимо согласно инструкции, к терморегулятору выполнить подключение.

    Схема подключения односторонняя для системы типа №3, №4.

      С одной стороны, нагревательной пленки подключается и фаза (плюс) и на противоположную шину подключается ноль (минус). Все подключения выполняются, с одной стороны. Если вам необходимо подключить несколько полос в одну цепь, тогда начиная с первой полосы провод приходит в клемму и из этой же клеммы уходит на клемму следующей полосы. Токо ведущие шины без клеммы обязательно необходимо заизолировать. Затем необходимо согласно инструкции, к терморегулятору выполнить подключение.

    Схема подключения через распред. коробку для систем типа №1, №2, №3, №4.

      С одной стороны, нагревательной пленки подключается и фаза (плюс) и на противоположную шину подключается ноль (минус). Все подключения выполняются, с одной стороны. Провода не должны накладываться друг на друга, а идти параллельно. Токо ведущие шины без клеммы обязательно необходимо заизолировать. В отличие от схемы подключения №1 и №2 здесь соединение следующих полос между собой происходит не через клемму, а в монтажной (распред.) коробке. Данный способ является наиболее универсальным т.к. при необходимости можно в монтажной коробке очень просто отключить не нужную секцию в случае такой необходимости, только кроме секции, за которой закреплен датчик температуры, такая секция всегда должна быть подключена. Затем необходимо согласно инструкции, к терморегулятору выполнить подключение.

    Установка клемм и изоляция

      С помощью монтажных клемм осуществляются электрические соединения медных токопроводящих шин с электрическими проводами. Для подключения одной полосы нагревательной пленки используются 2 монтажные клеммы и 6 шт битумной изоляции. Провод желательно использовать многожильный сечением 1,5 мм², количество провода зависит от схемы и расположения терморегулятора.

    Рис. 1 - зачистить провод, вставить в клемму и хорошо об жать плоскогубцами.

    Рис. 2 - Вставьте клемму в токоведущую медную шину таким образом, чтобы одна часть клеммы вошла внутрь нагревательной пленки, а вторая часть клеммы располагалась сверху токоведущей шины.

    Рис. 3 - Хорошо плоскогубцами сожмите клемму. Благодаря специальному устройству клеммы контакт с токоведущей шиной будет в нескольких местах.

    Рис. 4 - Возьмите 2 кусочка битумной изоляции и заизолируйте место контакта. Со второй клеммой сделайте тоже самое. В случае излишней толщины контактной группы, в основании пола или в теплоизоляторе делаются соответствующие углубления. Провода фиксируются клейкой лентой типа Scotch.

    Рис. 5 - Так же не забудьте заизолировать токоведущие шины в тех местах где клемм нет, для этого надо разрезать пластину битумной мастики 50мм х 50мм на две части и заизолировать шину.

    4. Завершение работ по подключению

      После завершения всех работ по подключению, осуществляется визуальный контроль мест изоляции и подключения монтажных проводов. Тестером контролируется оммическое сопротивление системы – установите мультиметр на 200 или 2000 Ом, подсоедините электрические провода, сделайте замеры. Запишите полученное значение в гарантийный талон, пункт №9 — сопротивление «изделия».

      Перед укладкой финишного покрытия проводится проверка функционирования нагревательной пленки подключением к электросети на 15-20 мин. После проверки отключите нагревательную пленку от электросети.

    5. Завершение

      Сверху нагревательная пленка накрывается водозащитной полиэтиленовой пленкой толщиной от 150 мКм. Затем устанавливается финишное покрытие. Согласно инструкции, настройте терморегулятор. Ограничение по полу – никогда не превышайте 29-31 ⁰С. В режиме обогрева потолка предельная температура должна быть не более 50 ⁰С.

      При эксплуатации нагревательной пленки следует предотвращать механические повреждения системы любыми предметами, а также избегать появления поверхности пленки из-под покрытия пола.

    ПЛАН ПОМЕЩЕНИЯ

    Схема укладки “изделия” с указанием места расположения терморегулятора, соединений, шага укладки, расстояний от стен, мебели, оборудования.

    лист для заметок

    Внимание! Правильное составление данного чертежа во время или после монтажа “изделия” является обязательным для осуществления продавцом гарантийных обязательств.
