Инструкция по установке и эксплуатации саморегулирующихся нагревательных кабелей на арматуру для моделей кабеля: “SRL 16 – 2”; “SRL 16 – 2 CR”; “SRL 24 – 2 CR”; “SRL 30 – 2 CR”;

  Рассмотрим некоторые способы монтажа нагревательного кабеля на трубопроводную арматуру. Кабель крепится при помощи металлизированного скотча или стеклотканевой ленты. После укладки нагревательного кабеля на трубопроводную арматуру монтируется теплоизоляция.

Задвижка:

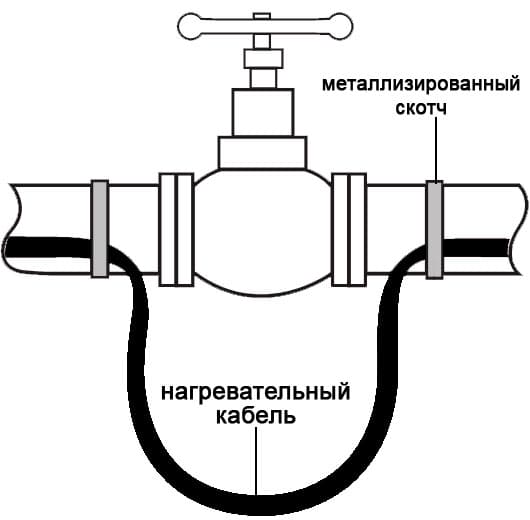

обычный способ монтажа греющего кабеля на задвижку

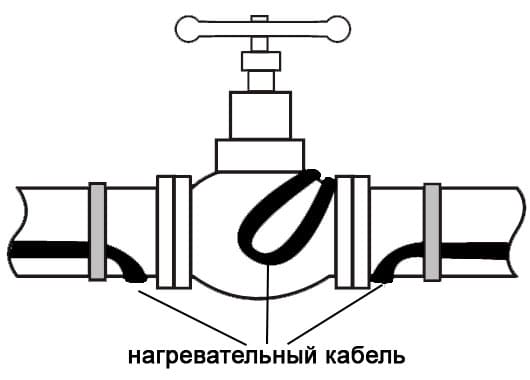

обычный способ монтажа греющего кабеля на задвижку фото 2

  На рисунках показан обычный способ монтажа греющего кабеля на задвижку. Способ монтажа будет отличаться в каждом конкретном случае в зависимости от формы задвижки и длины греющего кабеля.

Фланец:

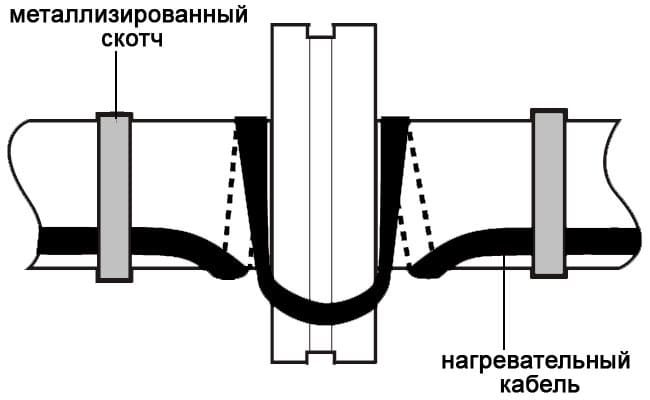

фото фланец





  Необходимая дополнительная длина нагревательного кабеля: 2 — 3 диаметра трубы.

Колено:

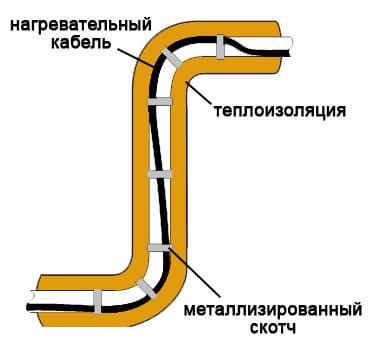

фото Колено:

Нагревательный кабель монтируется по внешнему (большему) радиусу колена.

Подвесной кронштейн:

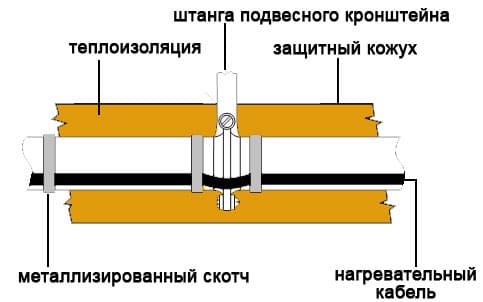

фото Подвесной кронштейн:

Нагревательный кабель не должен проходить под кронштейном — его следует прокладывать поверх кронштейна.

Опорная колодка трубопровода:

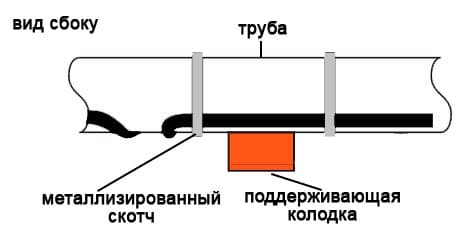

фото Опорная колодка трубопровода:

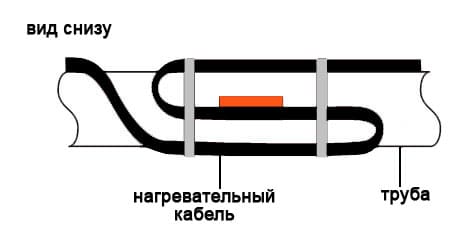

фото Опорная колодка трубопровода: -2
