Подготовительные работы перед установкой и подключением нагревательных матов:

      Пожалуйста, внимательно прочитайте наши рекомендации, соблюдение этих правил необходимо для эффективной работы, а так же это позволит Вам правильно использовать необходимые инструменты и материалы.

    Выбор комплекта нагревательного мата:

      Выбор нагревательного мата производится исходя из необходимой площади. Площадь рассчитывают исходя из «свободной» площади.

      «Свободная» площадь – это площадь помещения, не занятая стационарно установленной мебелью, сантехникой и бытовыми приборами, такими как шкафы, непроветриваемые кровати без ножек, кухонные стенки, холодильники, стиральные машины, душевые кабины, ванны, унитазы, умывальники и др. То есть «свободная» площадь – это площадь, по которой можно ходить с учетом технологических отступов от стен, перегородок, отопительных приборов.

     Для каждого помещения необходимо подобрать свой комплект мата в зависимости от свободной площади пола, где не будет располагаться стационарная мебель или техника. *(из инструкции – Magnum Mat никогда не устанавливается под фиксированные объекты как стеновая перегородка, кухня, ванна или душ).

       Например, сделаем расчет для небольшой кухни шириной 2,5 м и длиной 3 м, общая площадь 7,5 м2. Схематично представьте где будет располагаться рабочая зона (кухонные шкафы) и холодильник под эти места отступите от стены 60 см. От радиатора отопления отступите 30 см, в остальных случаях отступ от 10 до 20 см. Предположим что вся кухонная мебель расположится вдоль длинной стены (3 м) в один ряд с холодильником, получим что ширина сократится 2,5 м - 0,60 м - 0,1 м = 1,8 м. Из длины помещения вычитаем 30 см от радиатора и 10 см отступ от стены 3,0 м - 0,3 м - 0,1 м = 2,6 м. Площадь свободного пола составит 1,8 м х 2,6 м = 4,68 м2. Комплект нагревательного мата подбирается исходя из ближайшего наименьшего размера, в нашем случае это 4,0 или 4,5 м2.

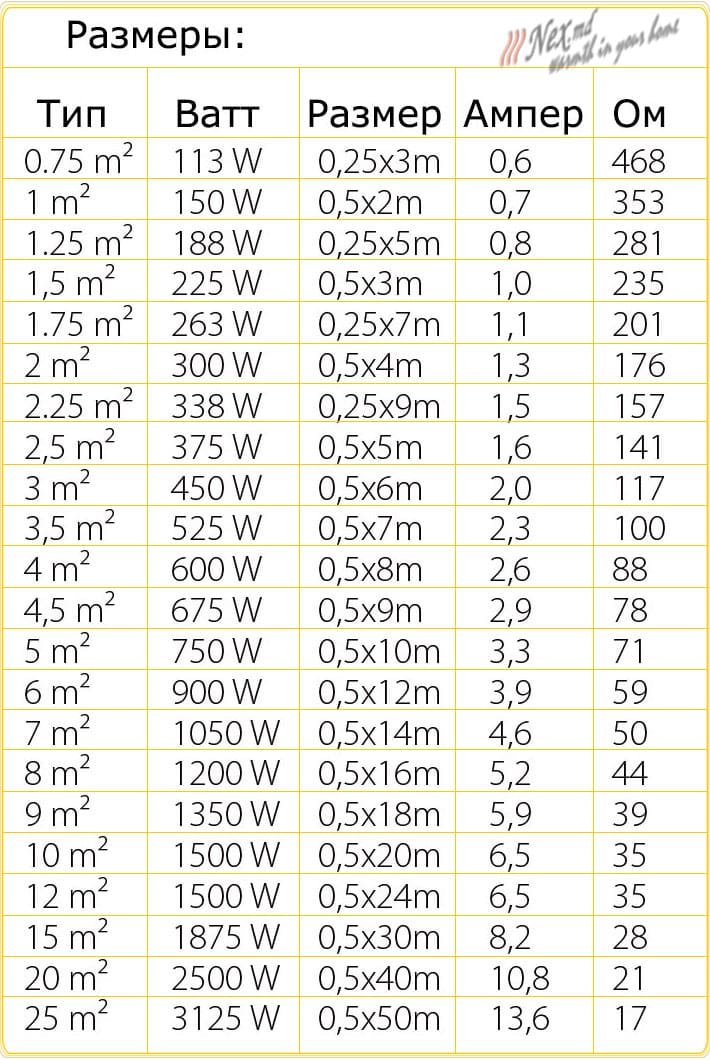

    Таблица выбора размера и мощности комплекта нагревательного мата:

    Image razmer 1

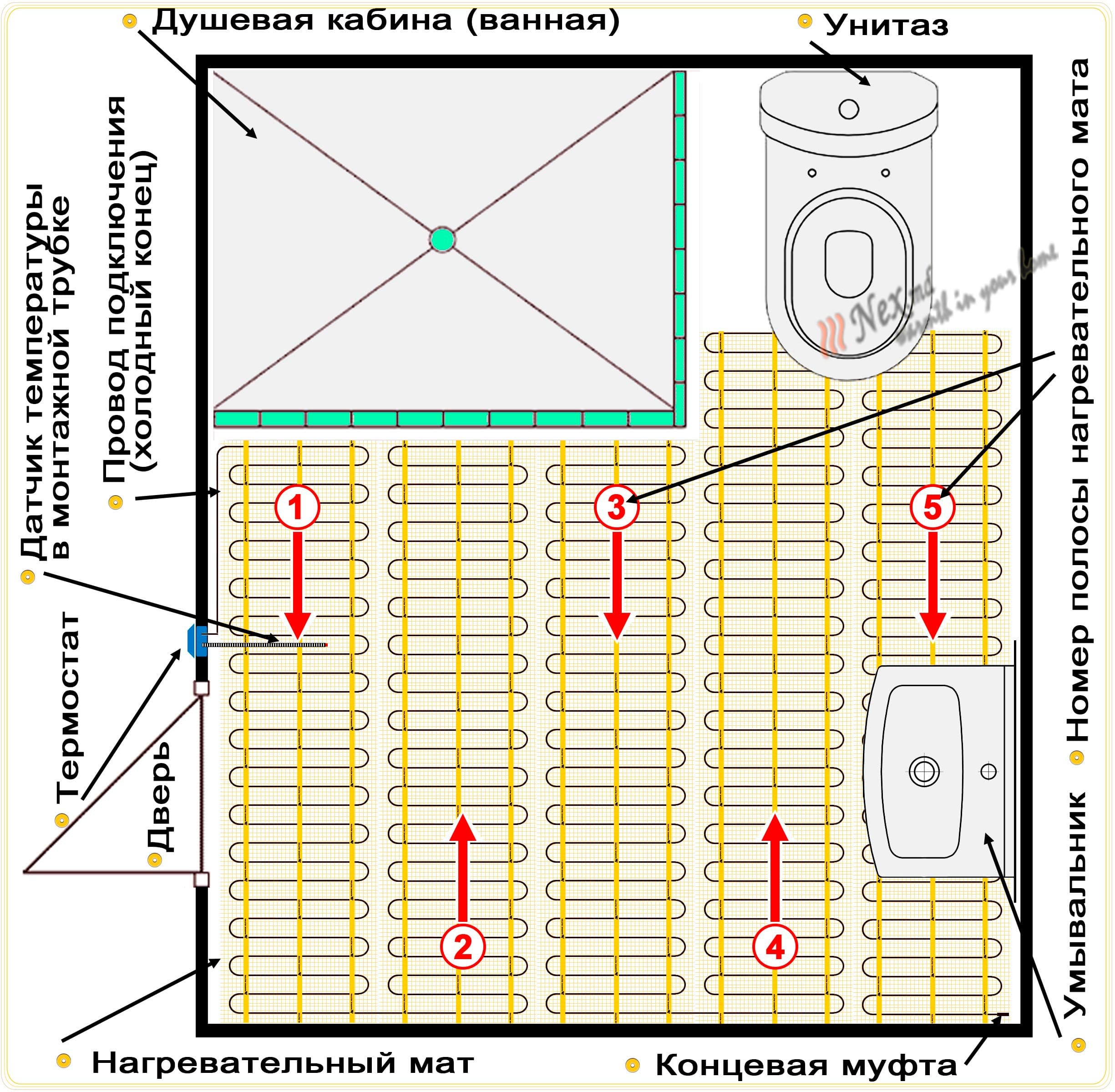

    Пример схемы укладки нагревательного мата:

    Таблица. Выбор сечения провода по току

    Перед началом работ проверьте наличие необходимых материалов:

    * Комплект Нагревательного мата.
    • Плиточный клей или Самовыравнивающая смесь подходящие для подогрева пола (для высоких температур).
    • Гибкий компенсатор, для расширительных швов, укладывается вдоль стен.
    • Гибкий гофр шланг «монтажная трубка» приблизительно 2 м (16 мм)
    • Шпатель расческа с 6-миллиметровым зубом (пластиковый или деревянный).
    • Подрозетник глубиной 35 - 50 мм.
    • Контур заземления в подрозетнике.
    • Мультиметр, чтобы протестировать нагревательный мат, согласно инструкции, после каждого этапа установки.
    • По необходимости – различные, дополнительные инструменты
    .

    Фото схемы 5

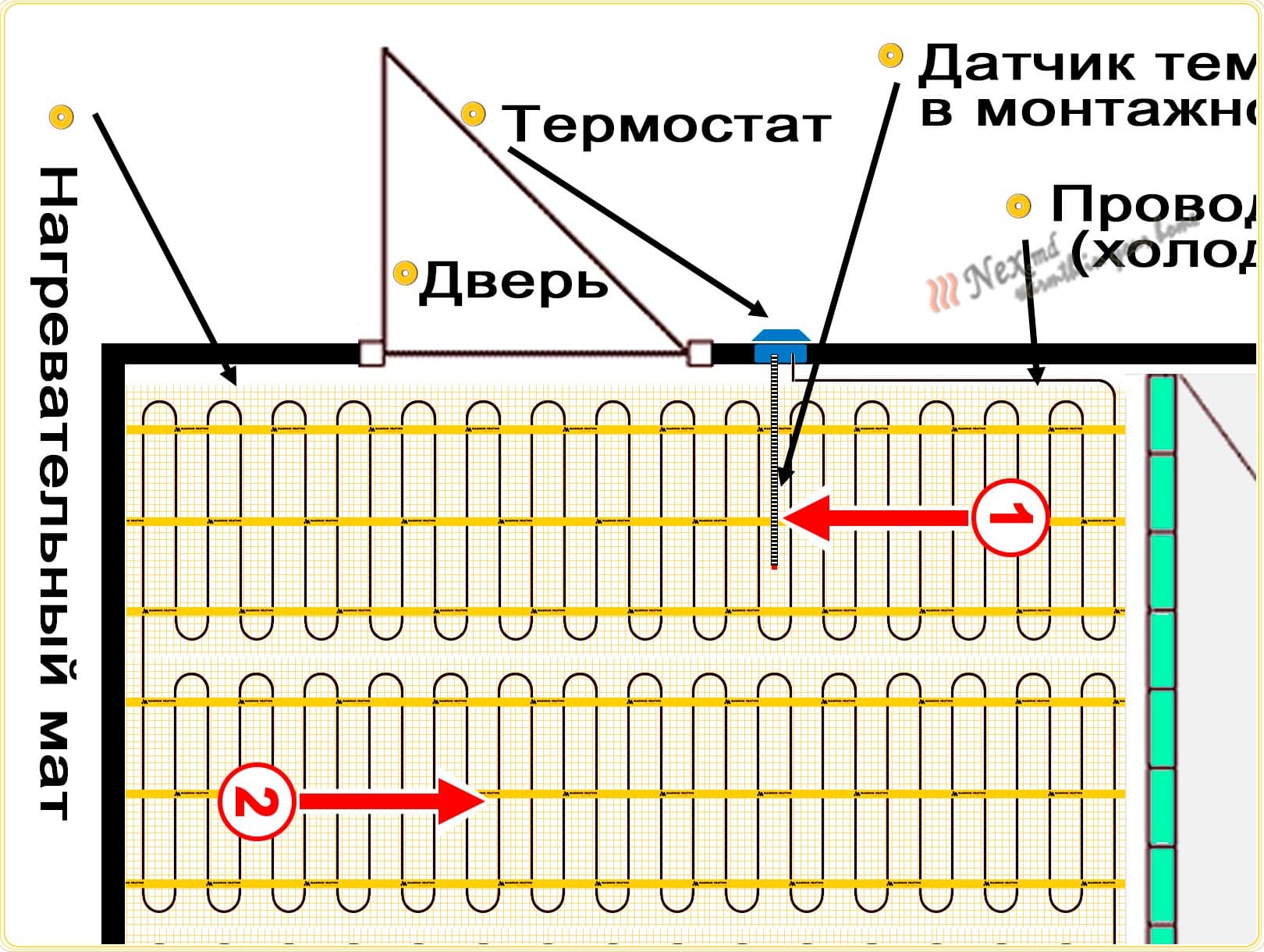

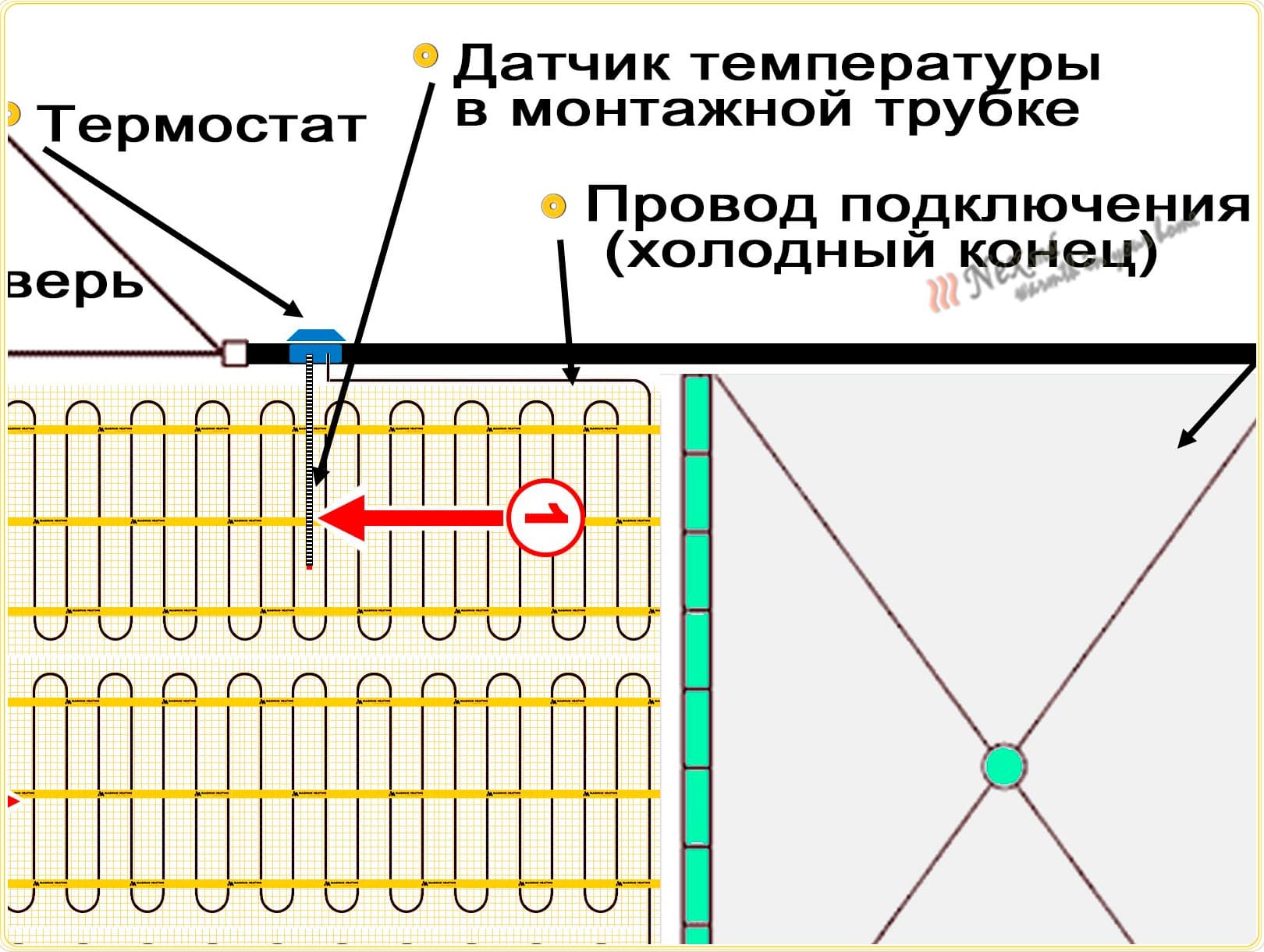

    Фото схемы 1

    Фото схемы 2

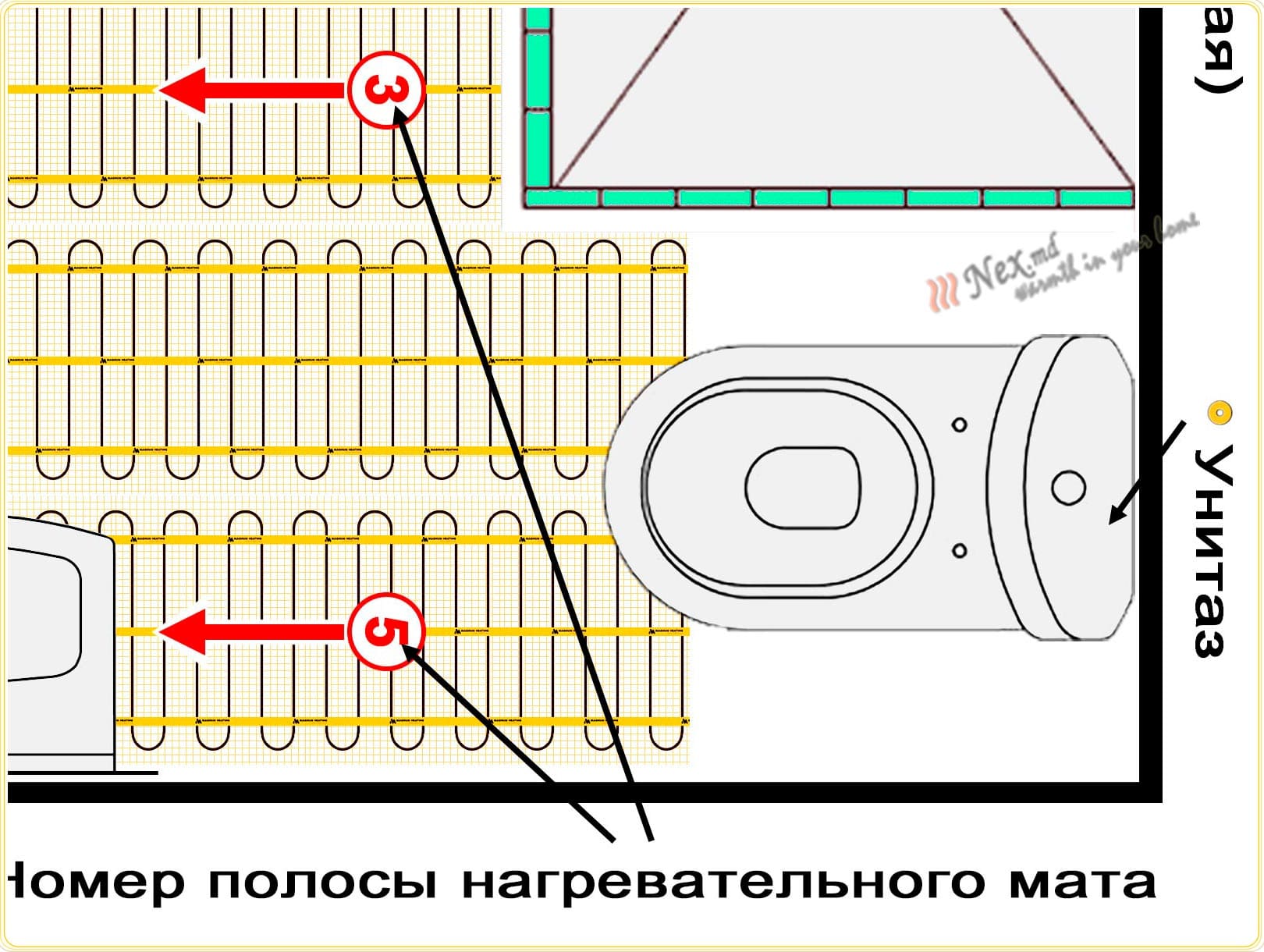

    Фото схемы 3

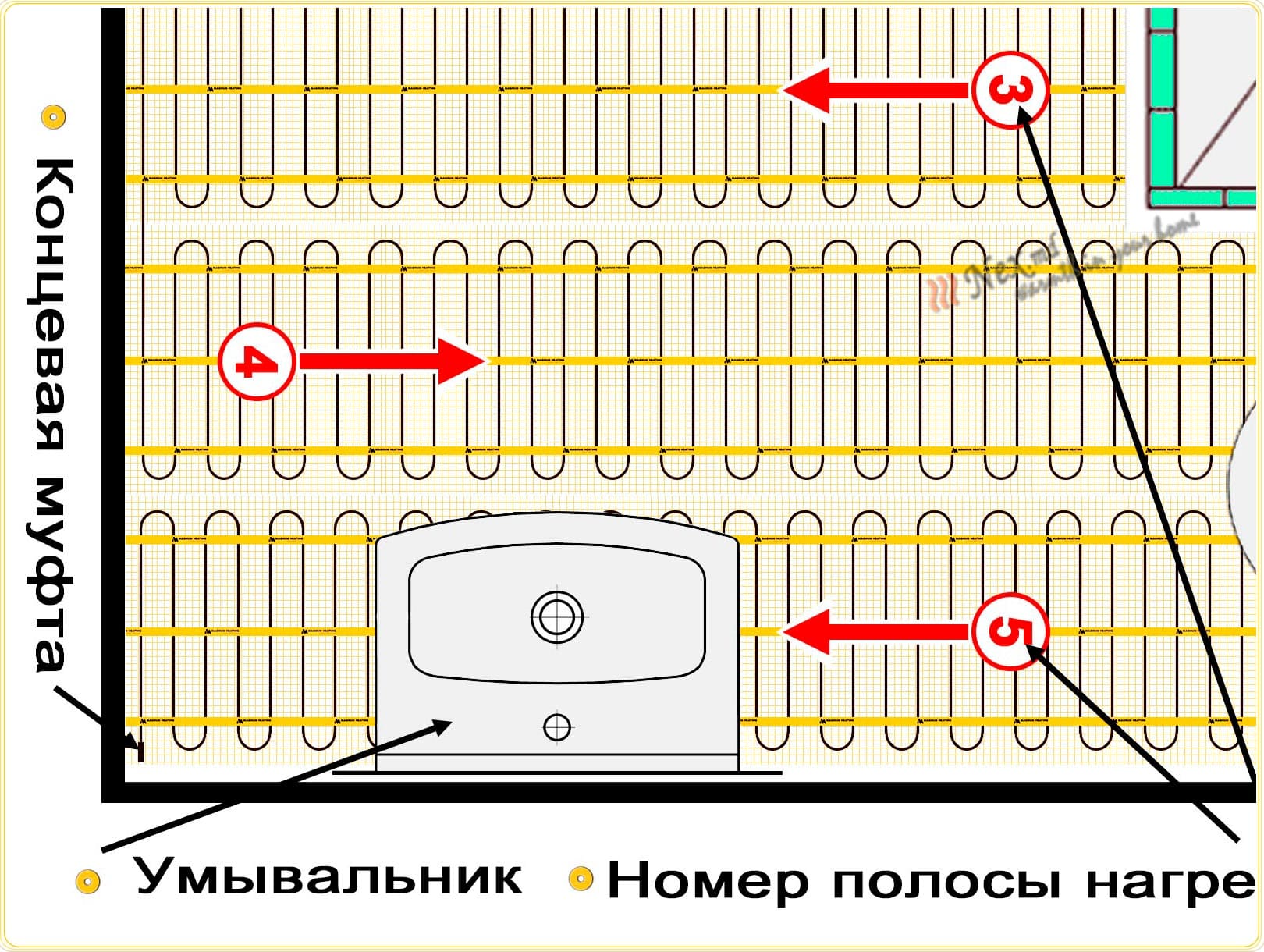

    Фото схемы 4

    Подготовка к установке нагревательного мата:

      Поверхность пола должна быть ровной, очищенной от строительного мусора, пыли и грязи.

      Поверхность пола должна быть горизонтальной. Это необходимо, чтобы при заливке высота замоноличивающего состава была одинаковой, а прогрев равномерным.

      На поверхности пола не должно быть острых выступающих фрагментов, способных повредить кабель.

      Поверхность выравнивается с помощью выравнивающих строительных смесей. Поверхность пола рекомендуется прогрунтовать, тогда сцепление со следующим слоем будет лучше.

      Определите место, где будет располагаться термостат, вмонтируйте стандартный подрозетник глубиной 35-50мм, на удобной высоте для простоты управления. Терморегулятор устанавливается на стене в удобном и доступном месте. Для теплых полов во влажных помещениях (ванная комната) терморегуляторы устанавливаются за пределами помещений. Проштробите необходимые канавки и смонтируйте распределительную коробку и гофрошланг.

      Необходимо вывести 2 гофрошланга «монтажные трубки». Один под датчик температуры и другой для кабеля питания «холодных концов» нагревательного мата. Не проводите питание и датчик в тот же гофрошланг. К терморегулятору подводится питание 220 В. Проштробите канавку в полу для датчика пола (2 см глубиной).

      Подводя провода питания к терморегулятору, помните, что стандартная электропроводка выдерживает токи нагрузки указанные в таблице "Выбор сечения провода по току".

      Запрещается: монтировать датчик в близи других (скрытых) каналов теплопровода! (Горячая вода, система отопления и тд.) Не устанавливайте датчик непосредственно под нагревающий кабель!

      Поверхность, где будет располагаться нагревательный мат, должна быть прочной, ровной, чистой и свободной от пыли, жира, острых предметов, сколов. В помещении оставляйте свободное место вдоль стен, для прочного соединения с основанием пола.



    Обратите Внимание перед установкой нагревательного мата:

      Прежде, чем установить нагревательный мат, замерьте показания сопротивления и запишите их на инспекционной карте (прилагается к инструкции).

      Соединительный кабель «Холодный конец» может быть удлинен или укорочен, но не может быть короче 0.5 метра от места соединения с нагревательным кабелем.

    ВНИМАНИЕ!

      Нагревательный кабель, уложенный на стекловолокнистой сетке, укорачивать нельзя.

      Нагревательные маты нельзя укладывать друг на друга, нагревательные «греющие» кабеля не допускается пересекать друг с другом!

      Кабельная гильза «СОЕДИНИТЕЛЬНАЯ МУФТА» - переход сопротивления кабеля «нагревательной секции мата» к силовому кабелю «холодное соединение» расположенная на нагревательном коврике обязательно отмечается на инспекционной карте.

      Расстояние от стены 10 - 20 см должно учитываться. Нагревательный мат нельзя устанавливать под фиксированные объекты такие как стены, элементы перегородок, комплекты кухонной мебели, ванны или душевые, а также другие объекты мешающие беспрепятственно отдавать тепло. Нагревательный мат должен располагаться на свободной от мебели и стационарных объектов площади. Поскольку ванные комнаты состоят главным образом из небольшой свободной общей площади, нагревательный мат может быть установлен как дополнительный обогрев. Если Вас интересует основной обогрев, дополнительно проконсультируйтесь с поставщиком теплого пола.

      Все электротехнические приборы должны быть соединены проводом через подходящую по мощности систему автоматики и защиты (MCB или RCCD). Все электротехнические приборы (в т.ч. теплые полы и терморегуляторы) во влажных помещениях должны быть подключены к электрической сети через УЗО соответствующей мощности с током утечки не выше 30 mA согласно инструкции поставляемой с термостатом. Все соединения должны быть сделаны аттестованным,квалифицированным электриком в соответствии с принятыми на месте нормами и правилами по безопасной эксплуатации электротехнических установок.

      Нагревательный мат имеет толщину 3 - 4 мм и заливается в плиточный клей или самовыравнивающейся смесью (наливной пол), подходящими для теплых полов. Смотрите данную информацию на упаковке производителей смесей или проконсультируйтесь при покупке смеси. У нагревательного мата есть соединительный кабель длиной 3.5 метра (Двужильный экранированный кабель с заземлением) соединённый термоусадочной муфтой к мату, ВНИМАНИЕ! ни в коем случае не допускайте повреждение муфты.
    Соединительный кабель может быть укорочен, но не короче, чем 0.5 метра соединительного провода. ВНИМАНИЕ! До, вовремя и сразу после установки ни в коем случае не включайте нагревательный мат в электрическую сеть.

      Если в помещении необходимо установить несколько нагревательных матов, то они должны быть соединены между собой параллельно, в распределительной коробке и один кабель может выходить к термостату. Максимальная мощность для термостата 16 ампер. Если объединенная площадь обогрева превышает 20 м ², необходимо подключение произвести через Контактор. Термостат должен быть установлен компетентным электриком.

      Датчик пола может быть удлинен или укорочен по необходимости. Датчик должен быть установлен посредине кабельной змейки для оптимальной регистрации температуры. Датчик установлен правильно если он заведен минимум на 50 см в зону расположения нагревательного кабеля или других систем нагрева. Датчик должен всегда монтироваться в монтажную трубку. В трубку вводится датчик с соединительным проводом. Конец монтажной трубки закрывается колпачком. Монтажная трубка позволяет зафиксировать датчик в нужной точке теплого пола и осуществить замену датчика, в случае необходимости.

      Нагревательный мат прежде всего разработан для установки на бетонных полах. При укладке на деревянный пол, все поверхности должны быть покрыты цементной стяжкой, которая является совместимой с горячими системами пола. Например: Покройте пол 15-миллиметровым листом ОСБ или влагостойкой фанерой, зафиксируйте винтами 200 мм длины и затем залейте 2-3mm самовыравнивающейся смеси и продолжите как монтаж для цементной основы.

      Инженерные коммуникации, трубы отопления, горячего водоснабжения категорически запрещается пересекать греющим кабелем. В таких случаях необходимо применять несколько отдельных комплектов нагревательного мата.

    Замеры сопротивления нагревательного мата:

       Прежде, чем установить нагревательный мат, показания сопротивления должны быть сняты и записаны на инспекционной карте (Прилагается к инструкции). Замеры должны быть выполнены до установки, во время установки и после полного застывания (высыхания) – перед первым запуском системы. Эти показатели должны соответствовать технической информации. Измерения проводятся между двумя изолированными проводами (синий и коричневый) это сопротивление нагревательной жилы и между проводами нагревательной жилы и проводом заземления. Запишите эти данные в инспекционную карту и сохраните! Это является неотъемлемой частью Вашей гарантии.

    Укладка и разрезание нагревательного мата:

       Укладывается на расстоянии от стенки 20-30 см, при укладке мата на больших площадях. Это не относится к застекленным Стенам или панорамным окнам, где требуется дополнительный подогрев. Если длина нагревательного мата больше длинны помещения, мат можно нарезать нужной длинны по капроновой сетке не разрезая кабель и развернув его на 180 градусов уложить рядом с предыдущей полосой. При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не должны касаться или пересекаться друг с другом. Замерьте показания сопротивлений мата, после того как он был уложен.

     Во избежание механических повреждений не наступайте на нагревательный мат или накройте смонтированный мат.

    Запуск системы в первый раз:

       В зависимости от времени высыхания, указанных в инструкции для плиточного клея или для наливного покрытия пола, однако, не раньше, чем через 28 дней после установки и выполнения последнего мокрого процесса, из-за естественного удаления влаги из пола. Преждевременное Включение системы может привести к повреждению нагревательного кабеля.

      Включите терморегулятор, постепенно добавляя температуру. Первоначальный нагрев системы может быть от нескольких часов до 2-х суток. Ваша система теплого пола рассчитана как дополнительный комфортный подогрев, ее температурный режим может зависеть от работы основного отопления. Не закрывайте подогреваемые полы изолирующими материалами. Это может вызвать перегрев кабеля.

      Наши рекомендации по укладке в плиточный клей здесь...

      Наши рекомендации по укладке в самовыравнивающийся наливной полздесь...

      Ознакомится или скачать инструкцию по монтажу и эксплуатации вы можете здесь...

    ВНИМАНИЕ !

      Данная информация предоставлена в ознакомительных целях и может быть использована только как дополнение к основной инструкции по монтажу и эксплуатации нагревательных матов “MAGNUM Mat” идущей в комплекте с нагревательным матом. Внимание! Данная информация применима только к нагревательным матам “MAGNUM Mat” и к нагревательным матам других производителей никак не относится.
