Подготовительные работы по установке и подключению нагревательного кабеля «MAGNUM»

    Ознакомившись с нашими рекомендациями, Вы самостоятельно сможете смонтировать нагревательный кабель. После монтажа, при подключении нагревательного кабеля к электрической сети рекомендуем обратиться к квалифицированному электрику. Наши выводы за многолетний опыт свидетельствуют, что надежность работы нагревательного кабеля очень сильно зависит от качества именно установки (укладки, крепления, бережного отношения). Приступайте к самостоятельному монтажу тёплого пола если вы уверены в собственных силах, и инструкция к нагревательному кабелю не вызывает у вас вопросов.

    ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

    Начертите план помещения и определите обогреваемую зону. Подберите необходимый комплект нагревательного кабеля «MAGNUM». Обратите внимание что нагревательные кабеля укладываются в слой раствора (цементно песчаная стяжка) толщиной от 3,5 см до 5 см.

    Выбор нагревательного кабеля производится исходя из необходимой площади. Площадь рассчитывают исходя из «свободной» площади. «Свободная» площадь – это площадь помещения, не занятая стационарно установленной мебелью, сантехникой и бытовыми приборами, такими как шкафы, непроветриваемые кровати без ножек, кухонные стенки, холодильники, стиральные машины, душевые кабины, ванны, унитазы, умывальники и др. То есть «свободная» площадь – это площадь, по которой можно ходить с учетом технологических отступов от стен, перегородок, отопительных приборов.

    Для того, чтобы рассчитать правильно шаг укладки кабеля, необходимо площадь где будет теплый пол (м2) разделить на полную мощность комплекта кабеля. Результат умножить на 17 (где 17 Вт это мощность кабеля на метр погонный). В полученном результате первые две цифры после запятой указывают на расстояние между нагревательными кабелями в сантиметрах.

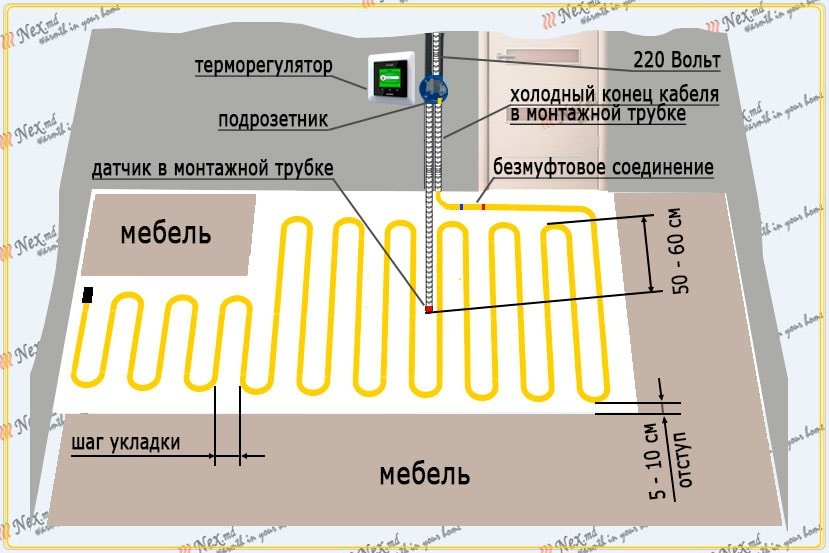

    Примерная схема установки

    Вот некоторые примеры:
      Комплект кабеля с номинальной мощностью 500 Ватт, а площадь где будет теплый пол 3 м² (166 Ватт получим мощность на 1 м² площади). Расчет шага укладки будет следующий (3м² : 500 Ватт) X 17 Ватт/м.п. = 0,10. Следовательно мы будем укладывать нагревательный кабель через каждые 10 см.
      Если у вас комплект мощностью 1000 Ватт, а площадь для теплого пола 7 м² (142 Ватт/м²) получим следующий расчет (7м² : 1000 Ватт) X 17 Ватт/м.п.=0,12, следовательно, кабель будет укладываться с шагом 12 см друг от друга.
      Для выбора необходимого комплекта нагревательного кабеля воспользуйтесь колонками "Модель" и "Размер" следующей таблицы:

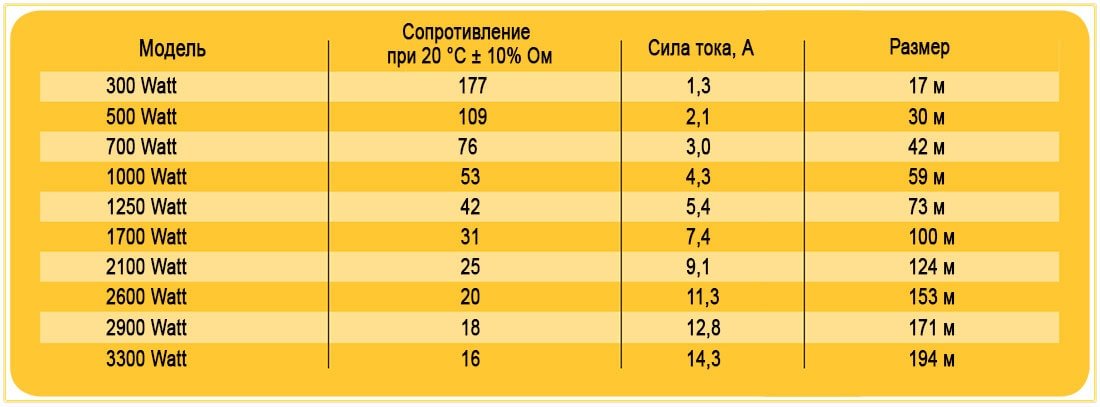

    Таблица 1

    Таблица выбора мощности и типа нагревательного кабеля Магнум

    ЭЛЕКТРИЧЕСКАЯ СЕТЬ

    Обязательно убедитесь, допускает ли имеющаяся в Вашем помещении электропроводка подключение дополнительной мощности нагревательного кабеля «MAGNUM». Воспользуйтесь колонкой "Сила тока, А" таблицы №1. Не забудьте про дополнительные электрические приборы, которые могут быть подключены к той же группе электрической сети. Уточните также допустимый ток предохранительных устройств (автоматов) с этой же колонкой таблицы №1.

    Мы рекомендуем нагревательные кабеля «MAGNUM» мощностью свыше 1000 Вт, подключать через специальную проводку и отдельный автомат. Также используйте УЗО (устройство защитного отключения). Это небольшой прибор, монтируемый в электрическом щите, который контролирует сохранность электро-изоляции Вашего оборудования. Так же УЗО необходимо использовать во влажных помещениях, таких как бассейны, предбанники саун и бань, ванные комнаты).

    Стандартная электропроводка согласно ПУЭ «Правила Устройства Электроустановок» выдерживает следующие токи и соответствующие мощности нагрузки, приведенные в следующей таблице:

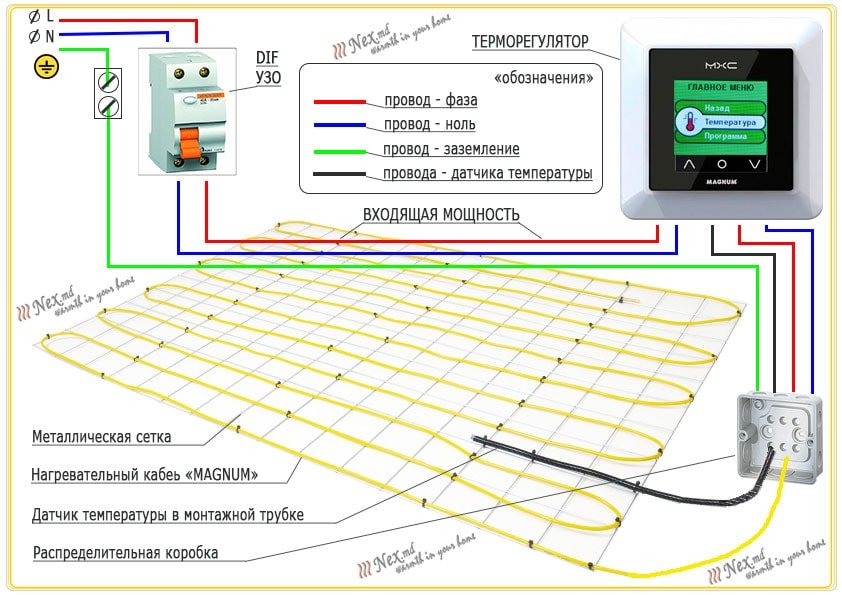

    Пример схемы подключения

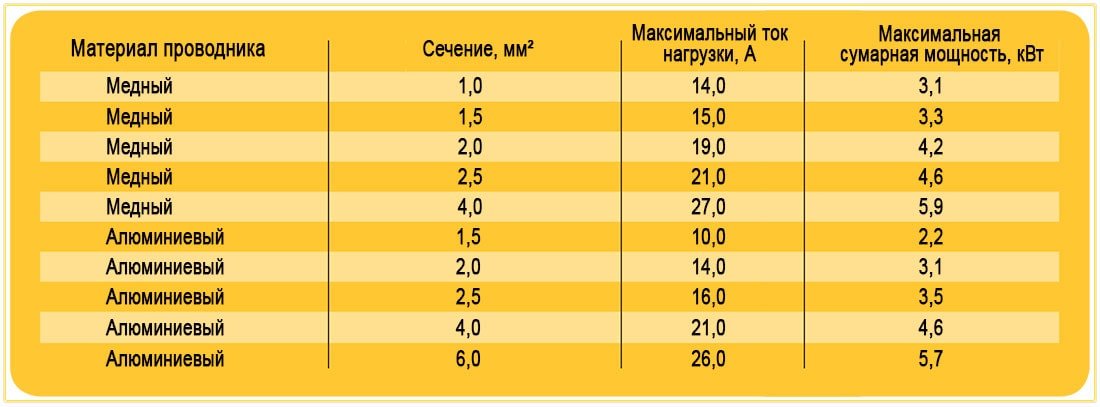

    Таблица 2 расчета сечения кабеля (скрытая электропроводка)

    Таблица 2 расчета сечения кабеля (скрытая электропроводка)

    ВЫБОР МЕСТА РАСПОЛОЖЕНИЯ ТЕРМОРЕГУЛЯТОРА

    Выберите место, в котором будет установлен терморегулятор управляющей системой обогрева. Его необходимо установить в стене в наиболее удобном для Вас месте, учитывая расположение мебели. Расположение терморегулятора должно быть максимально удобным для Вас, высота установки терморегулятора рекомендуется в пределах 30-90 см., в детских учреждениях не ниже 120 см. Терморегуляторы, управляющие обогревом помещений с повышенной влажностью (санузлы, бассейны и т.п.) следует устанавливать вне таких помещений.

    Если планируется установка двух и более секций нагревательного кабеля, для удобства монтажа вы можете установить сервисную коробку не ниже 30 см от уровня пола, под терморегулятором. В дальнейшем соединение всех секций нагревательного кабеля будет выполнено в сервисной коробке и к месту установки терморегулятора пройдут лишь питающие провода.

    Сделайте в стене отверстия под установку подрозетника для терморегулятора и сервисной коробки (если планируется ее установка), а также канавку в стене под укладку монтажной трубки (диаметром 16 мм) для питающих кабелей нагревательного кабеля и под монтажную трубку для установки датчика температуры (идет в комплекте с нагревательным кабелем «MAGNUM»). Радиус изгиба трубок должен быть не менее 5 см. Концы монтажных трубок должны оканчиваться в подрозетнике для терморегулятора или в сервисной коробке.

    В установленный подрозетник для терморегулятора так же должны быть подведены питающие провода (220 Вольт), провод - фаза, провод - ноль, провод - заземление (PE), от вашей электрической сети (электрический щиток). Обратитесь к услугам квалифицированного электрика.

    Размер подрозетника для терморегулятора зависит от выбранной модели терморегулятора. Для большинства моделей подходит стандартный круглый подрозетник "Евро стандарт", такой же как и для обычных розеток. Так же обратите внимание, что не все терморегуляторы могут быть установлены в общую рамку с розетками и выключателями поэтому для них требуется предусмотреть расстояние от других подрозетников. Более детально эта информация присутствует в техническом паспорте к выбранной модели терморегулятора.

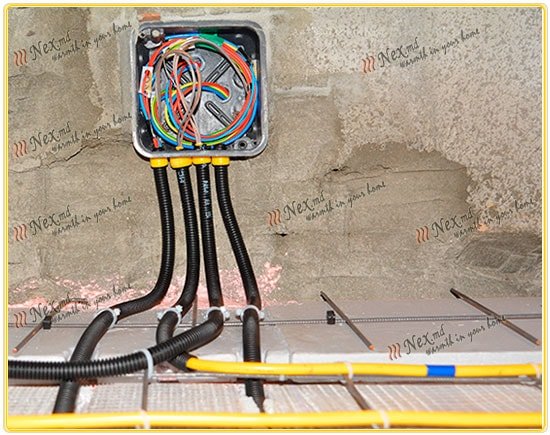

    Соединение через коробку

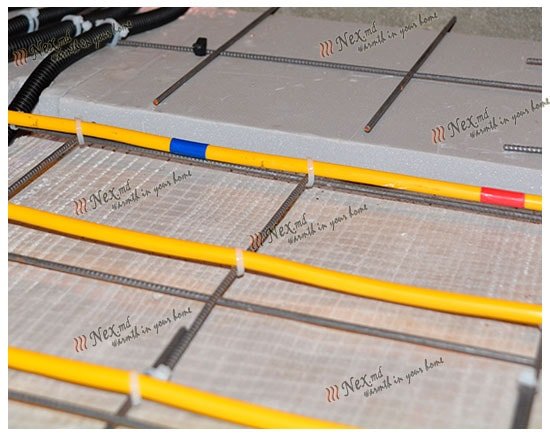

    Безмуфтовое соединение

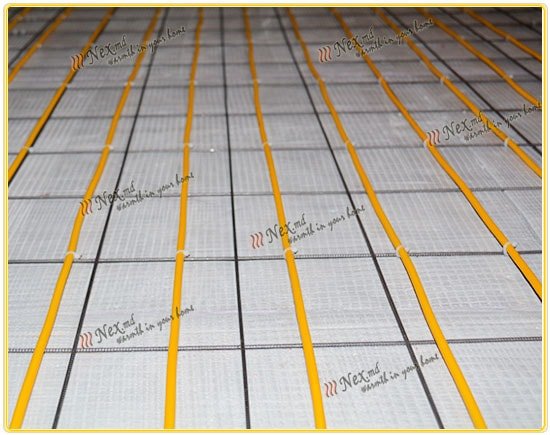

    Крепление нагревательного кабеля

    ПРИМЕНЕНИЕ ТЕПЛОИЗОЛЯЦИИ

    Для стабильной работы нагревательного кабеля «MAGNUM», теплоизоляция не является обязательным условием. Решение о наличии теплоизоляции клиент принимает самостоятельно. Применение теплоизоляции экономит электроэнергию. В качестве утеплителя могут быть использованы керамзит, экструдированный пенополистирол, либо иные теплоизоляторы при условии, что их плотность для полов в жилых помещениях будет не менее 25 кг/м3.

    Мы рекомендуем в качестве утеплителя применять экструдированные пенополистиролы коэффициент теплопроводности которых не выше 0,04 Вт/м2. Экструдированный пенополистирол производится в виде плит различной толщины и различных размеров. Для системы теплый пол на основе нагревательных кабелей мы рекомендуем применять плиты толщиной от 2 см и более. После установки утеплителя рекомендуется выполнить тонкую противопожарную стяжку (7-10 мм) и армировать штукатурной сеткой. Так же монтаж можно выполнить на металлическую сетку. Главное не допустить вдавливания нагревательного кабеля в утеплитель во избежание локального перегрева.

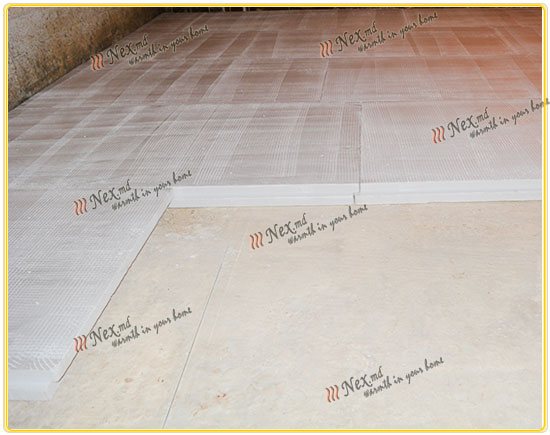

    Экструдированный полистирол

    ПОДГОТОВКА ПОВЕРХНОСТИ

    Поверхность пола должна быть очищенной от грязи, мусора, пыли, острых и выступающих фрагментов способных повредить нагревательный кабель. Поверхность должна быть ровной и горизонтальной, что бы при финишной заливке высота стяжки была одинаковой, а прогрев равномерным.

    Далее все работы должны быть выполнены в соответствии с инструкцией по монтажу и эксплуатации идущей в комплекте с нагревательным кабелем.
