Пример установки нагревательного кабеля MAGNUM в стяжку на перфорированные пластины

MAGNUM Cable Installation on Perforated Plates 1
MAGNUM Cable Installation on Perforated Plates 2

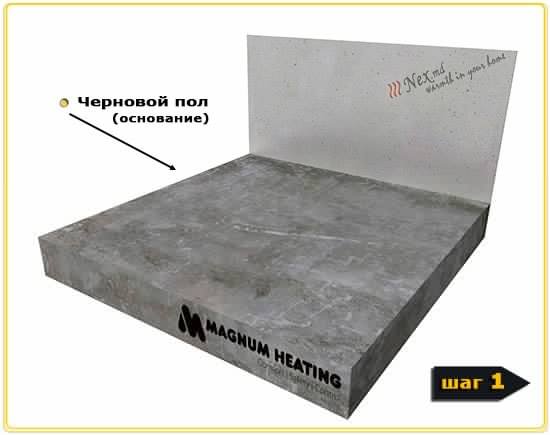

  • Подготовьте черновую поверхность бетонного пола, поверхность должна быть ровной и прочной, очистите от мусора, загрунтуйте.
MAGNUM Cable Installation on Perforated Plates 3
MAGNUM Cable Installation on Perforated Plates 4

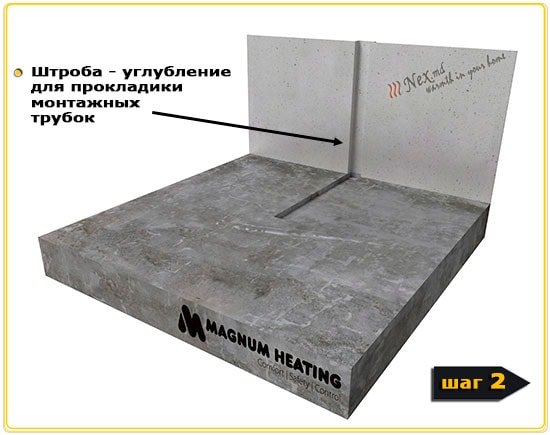

  • Определите место на стене для терморегулятора и установите подрозетник, от него в пол проштробите канал для двух монтажных трубок: датчика температуры и “холодного конца” кабеля «MAGNUM». (см. инструкцию - подготовительные работы)

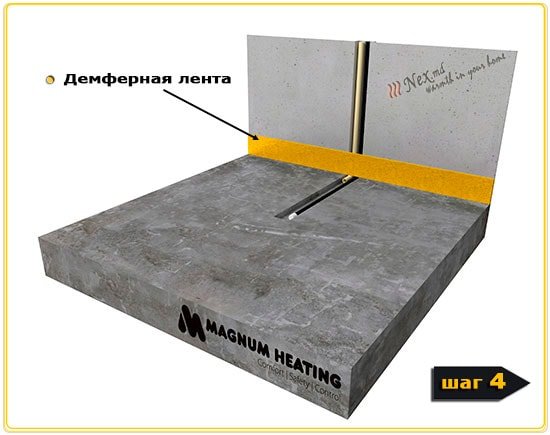

  • По периметру помещения уложите демпферную ленту на стену.
MAGNUM Cable Installation on Perforated Plates 5
MAGNUM Cable Installation on Perforated Plates 6

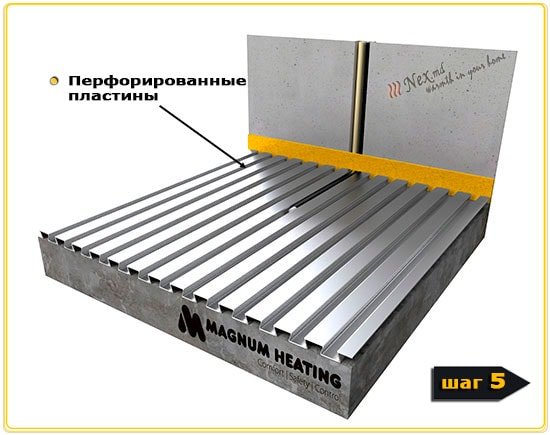

  • Положите перфорированные пластины на основание пола.
  • Перед началом укладки кабеля замерьте сопротивление тестером и запишите данные в контрольной карте (прилагается к инструкции).
MAGNUM Cable Installation on Perforated Plates 7
MAGNUM Cable Installation on Perforated Plates 8

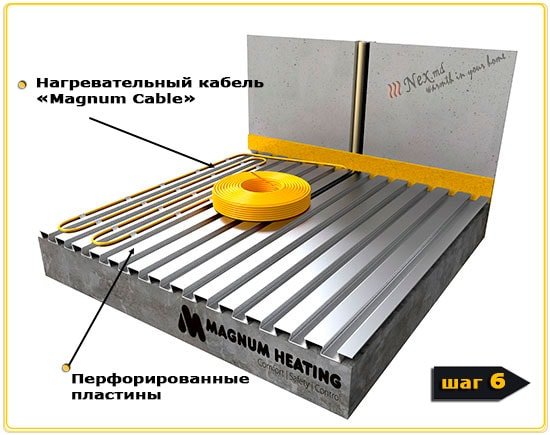

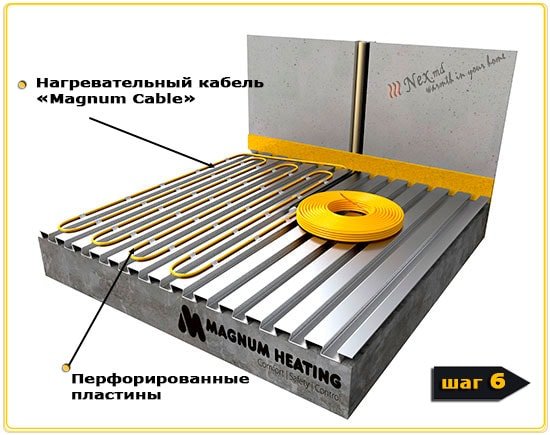

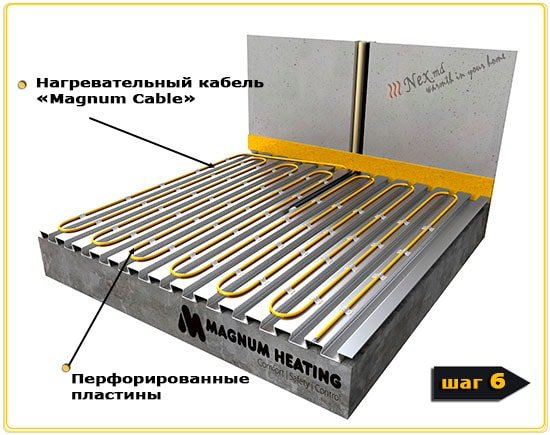

  • При помощи “алюминиевого скотча” закрепите нагревательный кабель «MAGNUM» к верхней части пластины. Кабель укладывается змейкой с равными промежутками (шаг укладки определяет мощность на м²) от места соединения “SPLICE” ********* и до конца, весь кабель.
  • После укладки кабеля сделайте повторный замер сопротивления и запишите, данные должны повториться.
MAGNUM Cable Installation on Perforated Plates 9
MAGNUM Cable Installation on Perforated Plates 10
  • Убедитесь, что трубка датчика температуры расположена посередине между нагревательными кабелями и на расстоянии не менее 50 см от холодного края пола.
  • Заведите датчик температуры пола в трубку до конца, убедитесь в этом немного высунув его из трубки, затем верните его обратно в трубку и закройте край колпачком или замотайте скотчем. Датчик должен свободно без напряжения перемещаться внутри трубки.

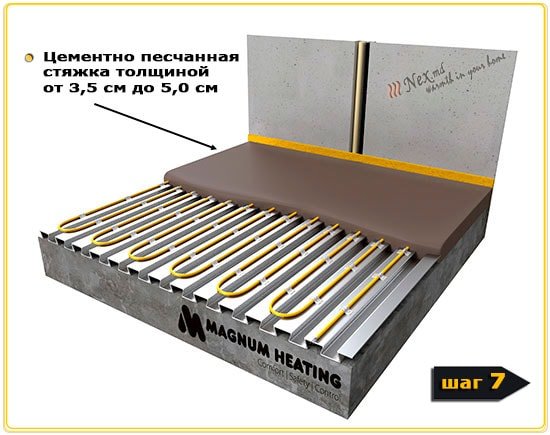

  • Закройте слоем цементно-песчаного раствора с применением пластификатора толщиной от 3,5 см до 5,0 см.
MAGNUM Cable Installation on Perforated Plates 11

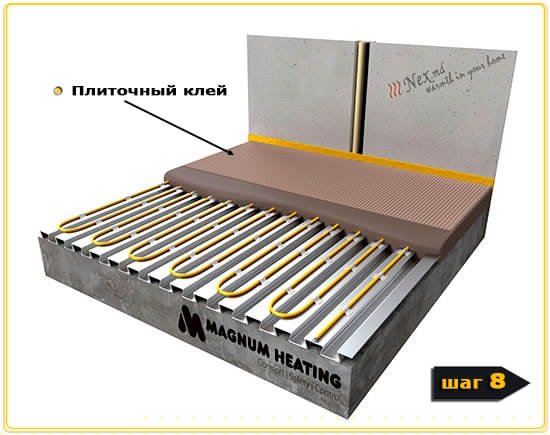

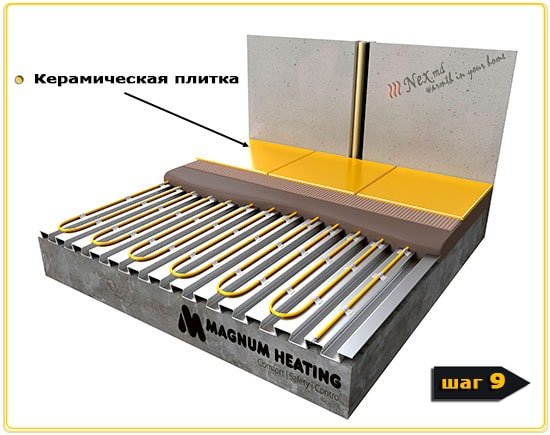

  • После застывания уложите на плиточный клей плитку, или другое финишное покрытие. Для ламинированного паркета используйте специальную подложку для теплого пола с перфорацией.

  • Только после полного высыхания всех слоев, замерьте еще раз сопротивление и запишите, данные должны повториться. Подключите терморегулятор для теплого пола согласно инструкции к терморегулятору (идет в комплекте с терморегулятором). Теперь систему теплый пол можно включить на плавный разогрев.

ВНИМАНИЕ !
Данная информация предоставлена в ознакомительных целях и может быть использована только как дополнение к основной инструкции по монтажу и эксплуатации нагревательного кабеля “MAGNUM CABLE” идущей в комплекте с нагревательным кабелем. Внимание! Данная информация применима только к нагревательным кабелям “MAGNUM CABLE” и к нагревательным кабелям других производителей никак не относится.
