Cablu de încălzire - Instrucțiuni de instalare «MiniCableE»

   Stimate client, vă mulțumim pentru alegere. Cablul de încălzire „MiniCableE” este fabricat din materiale durabile de înaltă calitate și poate fi folosit ca sistem de încălzire cu control automat al temperaturii prin pardoseală în diferite încăperi. Vă rugăm să citiți cu atenție instrucțiunile înainte de a începe instalarea, respectarea regulilor și recomandărilor pentru utilizarea cablului de încălzire este necesară pentru funcționarea sa lungă și eficientă, iar acest lucru vă va permite, de asemenea, să utilizați corect instrumentele și materialele necesare, nu uitați să completați fișa de inspecție și, de asemenea, să desenați schema de amplasare a cablului de încălzire în încăpere.
   Pentru ca sistemul de încălzire să vă ajute să creați confort în casele, birourile și orice alte spații timp de mai mulți ani, vă sugerăm să citiți cu atenție acest manual.
  Dacă aveți întrebări, vă rugăm să vizitați www.nex.md, dacă aveți întrebări care necesită informații suplimentare sau asistență, vă rugăm să contactați: luni / vineri 09:00 la 17:00, telefon de asistență : +37322571529. E-mail: info@nex.md.

   Siguranța și fiabilitatea sistemului de încălzire prin pardoseală depind de proiectarea, instalarea, conectarea și punerea în exploatare corectă. Instalarea necorespunzătoare sau manipularea necorespunzătoare a produsului poate deteriora cablul de încălzire, componentele sistemului și a proprietății și poate duce, de asemenea, la incendiu sau electrocutare. Recomandările și instrucțiunile conținute în acest manual sunt importante. Urmați-le cu atenție pentru a evita toate riscurile și pentru a asigura exploatarea pe termen lung a sistemului «MiniCableE».

  Acordați o atenție deosebită următoarelor pictograme:

• - Punctele importante ale instrucțiunilor sunt marcate cu semnul IMPORTANT
• - Avertismente de siguranță marcate cu ATENȚIE

   Cablul de încălzire este destinat în principal pentru instalarea pe pardoseli din beton. Când sunt instalate pe pardoseli din lemn, toate suprafețele trebuie acoperite cu o șapă de ciment care este compatibilă cu sistemele de pardoseală fierbinți. De exemplu, acoperiți podeaua cu OSB de 15 mm sau placaj rezistent la umezeală, fixați cu șuruburi de 200 mm și apoi turnați 2-3 mm de amestec autonivelant, apoi continuați instalarea pentru o bază de ciment (beton). Este strict interzis ca cablul de încălzire să se intersecteze cu comunicațiile tehnice, conductele de încălzire, alimentarea cu apă caldă. În astfel de cazuri, trebuie utilizate mai multe seturi separate de cabluri de încălzire.

  Pentru fiecare zonă de încălzire, acoperirea trebuie să fie de același tip. Prezența zonelor cu izolație termică crescută în zona de încălzire (covoare, mobilier staționar) poate duce la supraîncălzirea cablului.

  Pe șapă de ciment pot fi instalate practic toate acoperirile de podea, urmând recomandările producătorului de pardoseli. La folosirea adezivului și masticii trebuie să respectați condițiile de exploatare. Pentru a evita deformarea învelișului din lemn, acesta trebuie să fie uscat, de bună calitate și nu mai mare de 2 cm grosime. Învelișul laminat pe bază de MDF se pune pe șapă fără suport; materialele care sunt izolatoare termice nu trebuie așezate între șapă și acoperire. Adezivul de acoperire trebuie să fie rezistent la încălzire.

  Când utilizați linoleum ca acoperire, este necesar să-l lipiți pe șapă pe întreaga zonă. Covorul se amplasează fără adeziv și se fixează cu plinte.

Tabelul №1 Caracteristicile tehnice ale «MiniCableE»

   Rezistența trebuie măsurată între doi conductori, albastru și maro. Aceste valori trebuie să corespundă informațiilor tehnice indicate pe eticheta cablului de încălzire. Valoarea trebuie să fie între -5% ～ + 10%.

   Dacă obțineți o valoare diferită, contactați furnizorul.

  Măsurați și rezistența dintre firul albastru, maro și ecranul / firul de împămintare. Ambele ar trebui să arate infinit. Dacă obțineți o valoare diferită, contactați furnizorul.

  Vă rugăm să consultați punctul № 5 Testarea rezistenței la izolație, cablului de încălzire și senzorului pentru a primi instrucțiuni despre cum să măsurați rezistența.

  Important: Măsurați rezistența de patru ori în timpul instalării!

  Nu uitați să măsurați, să verificați și să înregistrați întotdeauna rezistența reală pe parcursul întregului proces de instalare (înainte de instalare, după instalare, după aplicarea mortarului sau a amestecului autonivelant și după așezarea acoperirii finale pe podea).

ATENŢIE! Înainte, în timpul și imediat după instalare, niciodată nu conectați cablul de încălzire la rețeaua electrică.

Important:
* Nu instalați «MiniCableE» în pereți sau tavan.
* Cablul trebuie acoperit cu mortar de ciment, beton lichid, mortar autonivelant, lipici sau material similar.
* Temperatura minimă de instalare este de + 5 °С.
* Cablul de încălzire nu trebuie să se intersecteze sau instalat prea aproape.
* Este recomandat să utilizați la conectare numai cablul de alimentare din cupru.
* Nu uitați să verificați dacă tensiunea de alimentare se potrivește cu tensiunea «MiniCableE».
* «MiniCableE» este doar pentru instalare în interiorul încăperilor.

2.1  Planificarea sistemului de încălzire

   Alegerea sistemului de încălzire prin cablu încălzitor se efectuează în dependență de zona necesară. Suprafața este calculată pe baza zonei „libere”.

  "Zona liberă" este zona încăperii neocupată de mobilier instalat permanent, instalații sanitare și aparate de uz casnic, precum dulapuri, paturi neventilate fără picioare, pereți de bucătărie, frigidere, mașini de spălat, cabine de duș, căzi, toalete, lavoare etc. există o zonă „liberă” - aceasta este o zonă pe care te poți plimba, ținând cont de distanța tehnologică liberă de la pereți, pereți despărțitori, aparate de încălzire.

  De exemplu, în Figura 1, suprafața băii este de 7,8 m2. Când scădeți suprafața de dulapului de baie, cabină de duș și toaletă, suprafața totală încălzită este de numai 5,8 m2.

   Asigurați-vă că tensiunea de alimentare este de 230 de volți.

  Important:

  Puterea cablului de încălzire este indicată la 230 Volți la o tensiune de 220 Volți, puterea cablului de încălzire este redusă cu 8,5%, iar cu o creștere a tensiunii la 240 Volți, puterea cablului de încălzire va crește cu 8,9%.

   Determinați dimensiunile optime ale sistemului de încălzire prin pardoseală, amplasați cablul de încălzire pe întreaga zonă liberă a încăperii pe care doriți să o încălziți. Alegeți un loc pentru instalarea termostatului pe perete lângă zona încălzită, unde puteți ajunge la capătul rece al firului MiniCableE de 2,5 m și a senzorului de temperatură a podelei până la 3 m. Vă rugăm, ca exemplu, studiați imaginea №1.

  Important:

  Pentru a asigura o încălzire adecvată prin pardoseală, trebuie respectată distanța precalculată între cablurile de încălzire. Nu modificați distanța dintre cabluri, pot apărea locuri reci pe podea, așa-numita „zebră de căldură”, pasul recomandat de amplasare nu trebuie să depășească 11 cm.

   Asigurați-vă că setul «MiniCableE» nu este mai mare decât zona care trebuie de încălzit. Urmând exemplul din Figura 1, dacă suprafața de încălzire este de 5,8 m², puterea de încălzire selectată este: 170 W / m², apoi 5,8 m² * 170 W / m², = 986 Watt. Cunoscând puterea totală de încălzire, selectați cel mai mic set de cabluri de încălzire «MiniCableE» din tabelul nr. 2. În cazul nostru va fi un set de 900 Watt «MiniCableE», respectiv, împărțim 900 W la 170 W / m², obținem 5,3 m2 de podea caldă.

   Pentru a calcula corect pasul de amplasare a cablurilor, este necesar să împărțiți zona în care va fi podeaua încălzită (m2) la capacitatea maximă a setului de cablu. Rezultatul este înmulțit cu 18 (unde 18 W este puterea cablului pe metru liniar).

  Ca rezultat, primele două cifre după punctul zecimal indică distanța dintre cablurile de încălzire în centimetri.

  De exemplu, un set de cabluri cu o putere nominală de 900 W, iar zona în care va fi instalată o podea caldă este de 5,3 m2 (170 W obținem putere pe 1 m2 de suprafață). Calculul pasului de amplasare va fi după cum urmează (5,3 m2: 900W) X 18 W / rm. = 0,105, prin urmare, vom aranja cablul de încălzire la fiecare 10,5 cm.

    Important! Instrumente și materiale necesare
Pentru a instala și verifica sistemul de încălzire prin pardoseală, aveți nevoie de următoarele instrumente:
* Сuțit de papetărie
* Ruleta
* Foarfece
* Dispozitiv de curățare a firelor
* Șurubelniță
* Multimetru

  Este posibil să aveți nevoie și de alte instrumente și materiale, cum ar fi amestec autonivelant, strat subțire de mortar, teracotă, mistrie crestată etc. Urmați acești pași pentru a monta corect «MiniCableE».

  Realizați un plan de amplasre sau planul pardoselii în încăpere; marcați toate mobilierele permanente, cum ar fi toaletă, cadă, electrocasnice, dulap de bucătărie etc. Enumerați toate dimensiunile necesare pentru a determina spațiul liber al podelei și poziția termostatului. Trebuie luată în considerare o distanță de 10 - 20 cm de la perete. Acest lucru nu se aplică pereților vitratați sau ferestrelor panoramice unde este necesară încălzirea suplimentară.

  Important!

  Furnizorul recomandă în timpul procesului de instalare să se facă fotografii ale locurilor în care se află manșonul de cuplare și senzorul de temperatură al pardoselii, cu indicarea spațiului liber de la pereți.

  Desenați o schema a încălzirii prin pardoseală pe podea, incluzând amplasarea tuturor mobilelor care nu au fost încă instalate. Derulați primii metri ai cablului de încălzire «MiniCableE». Punctul de pornire al cablului trebuie să fie situat la 2 m de termostat. Folosind planul de podea, determinați distanța dorită între benzile de montare a cablului (se recomandă 0,5-1 m).

  Important!

  Distanța minimă între miezurile cablului de încălzire trebuie să fie de cel puțin 80 mm. Marcați poziția manșonului de conectare între cablul de alimentare și cablul de încălzire roșu «MiniCableE». Această îmbinare cu soclu trebuie ascunsă de un strat de șapă de ciment-nisip, de mortar autonivelant sau de un strat de adeziv pentru teracotă. Nu răsuciți sau nu strângeți cuplajul.

  ATENŢIE! nu deteriorați manșonului de conectare în niciun caz.

  În încăpere, lăsați spațiu liber de-a lungul pereților pentru o conexiune puternică cu baza podelei.

  Determinați locul în care va fi amplasat termostatul, montați o priză standard cu o adâncime de 40-70 mm, la o înălțime convenabilă pentru ușurința exploatării. Termostatul se instalează pe perete într-un loc convenabil și accesibil. Pentru încălzirea prin pardoseală în camere umede (baie), termostatele sunt instalate în afara încăperii. Ștrobați canelurile necesare și montați cutia de joncțiune (dacă este necesar) și tuburile de montare. Este necesar să scoateți tuburile de montare, unul pentru senzorul de temperatură și celălalt pentru cablul de alimentare „capătul rece” al cablului de încălzire «MiniCableE».. Nu conectați puterea și senzorul în același tub de montare. Termostatul trebuie alimentat cu putere 220 - 230 Volți. Faceți o canelură în podea pentru tubul de montare în care va fi senzorul de temperatură.

  Când conectați firele de alimentare la termostat, nu uitați că cablurile standard pot rezista curenților de sarcină indicate în tabelul №3.

  La instalarea senzorului de temperatură a podelei inclus în set împreună cu termostatul, instalați senzorul de temperatură cu firul de legătură în tubul de montare. Așezați-l în ștroba pregătită (canelură) în baza podelei. Tubul de montare trebuie direcționat de la cutia de perete a termostatului către zona de încălzire prin pardoseală. Capătul tubului de montare este închis cu un capac. Raza de îndoire a tubului trebuie să fie de cel puțin 50 mm. Tubul de montare vă permite să fixați senzorul în punctul dorit al podelei calde și să înlocuiți senzorul, dacă este necesar. Tubul de montare pentru senzor trebuie să fie complet înfundat în perete și parțial înfundat în baza podelei. Senzorul de pardoseală poate fi prelungit sau scurtat după cum este necesar. Senzorul trebuie instalat în mijlocul ondulării pentru o înregistrare optimă a temperaturii. Senzorul este instalat corect dacă este introdus cel puțin 50 cm în zona cablului de încălzire sau a altor sisteme de încălzire.

  Este interzis: montarea senzorului lângă alte canale (ascunse) ale conductelor de căldură! (Apă caldă, sistem de încălzire etc.) Nu instalați senzorul direct sub cablul de încălzire! Întotdeauna etichetați și izolați firele de alimentare ale termostatului înainte de a instala sau reinstala termostatul.

  Curățați temeinic și aspirați podeaua, îndepărtați praful și gunoiul de pe podea care ar putea deteriora cablul de încălzire. Suprafața podelei trebuie să fie orizontală. Acest lucru este necesar pentru ca la turnare, înălțimea compoziției monolitice să fie aceeași, iar încălzirea să fie uniformă. Suprafața este nivelată cu mortare de nivelare. Se recomandă amorsarea suprafeței podelei, atunci aderența la următorul strat va fi mai bună. Asigurați-vă că baza este curată, plană și puternică. Umpleți orice fisuri din podea pentru a preveni ca noua șapă să crape din cauza mișcării în podeaua inferioară.

  Utilizați un multimetru digital / Ohmmetru pentru a măsura rezistența «MiniCableE» și comparați-o cu indicatorii din Tabelul №2. Înregistrați rezistența măsurată reală în fișa de inspecție.

  Măsurați, de asemenea, rezistența dintre firul albastru, maro și ecran / cablu de împământare. Indicatorii ar trebui să indice infinit. Vă rugăm să consultați punctul №5 (pag. 19). «Verificarea rezistenței de izolație, cablului de încălzire și testarea senzorului» pentru a primi instrucțiuni despre măsurarea rezistenței.

  Amplasați cablul de încălzire astfel încât cuplajul și senzorul de temperatură să fie la locul lor, apoi direcționați cablul de alimentare către termostat sau cutia de joncțiune prin tuburile de montare. Îmbinarea cablului de încălzire cu cablul electric trebuie fixată și apoi acoperită complet cu un strat de mortar, adeziv sau amestec.

  Începeți să așezați cablul de încălzire «MiniCableE» conform schemei efectuate la pasul 1.

  NU TĂIAȚI ȘI NU SCURTAȚI CABLUL DE ÎNCĂLZIRE ROSU!

  Nu supuneți cablul de încălzire la solicitări mecanice. Evitați mersul pe cablul de încălzire. Purtați doar pantofi cu talpă moale. Folosiți bandă perforată de fixare pentru a fixa cablul de încălzire pe podeaua de beton. Fixați cablul pe podea cu lentă perforată de montare și ondulați cablul pe toată lungimea sa. Vă rugăm să consultați pasul №8.1 pentru instrucțiuni despre fixarea cablului pe lentă.

  Dacă pentru armare este utilizată plasă de sârmă, utilizați cleme de plastic pentru a fixa cablul direct de plasă (pasul 8.3).

  ASIGURAȚI-VĂ CĂ SENZORUL DE TEMPERATURĂ A PODELEI A FOST INSTALAT CORECT (a se vedea Pasul № 3.3).

  Recomandăm insistent să fotografiați «MiniCableE» instalat înainte de montarea acoperirii finale.

  Vă rugăm să consultați punctul №5

  Așezați lenta de montare la o distanță de 0,5 până la 1 m (distanța maximă recomandată de 1 m). Atașați banda pe podeaua inferioară folosind clei, capse, cuie sau bandă dublă.

  Fixați bine cablul pe podea folosind lenta perforată. Asigurați o bună aderență și rezistență a pardoselii, periați suprafața de gunoi și praf, amorsați. Apoi aplicați un strat lichid de amestec sau adeziv, cu grosimea de 5-8 mm. Asigurați-vă că amestecul sau adezivul acoperă întregul cablu de încălzire înainte de instalarea teracotei.

  Cablul de încălzire se acoperă cu adeziv pentru teracotă sau cu amestec autonivelant (pardoseală autonivelantă), potrivit pentru încălzirea prin pardoseală. Consultați aceste informații pe ambalajul producătorilor de amestecuri sau consultați-le atunci când cumpărați un amestec autonivelant. Este foarte important să utilizați soluții lichide pentru amorsare. Atunci când se utilizează soluții non-lichide, se formează buzunare de aer, unde soluția nu ajunge, acest lucru reduce disiparea uniformă a căldurii și duce la supraîncălzirea locală a cablului. Acest lucru ar putea deteriora cablul. Pentru a preveni acest lucru, cablul trebuie fixat strâns și soluția trebuie să umple tot spațiul din jurul cablului. În acest caz, este necesar să se utilizeze amestecuri autonivelante sau adezivi pentru teracote recomandate de producătorii acestor amestecuri pentru instalarea încălzirii prin pardoseală și să se permită să se întărească complet înainte de așezarea teracotei în adeziv pentru teracotă sau orice alt strat de finisare pentru pardoseală. Această metodă se aplică și pentru șape cu grosimea de la 3 până la maximum 5 cm.

  Preliminar lipiți izolația cu o grosime de 2 cm sau mai mult și o densitate de cel puțin 35 kg / m³ la baza podelei, apoi fixați cablul de încălzire folosind cleme de plastic la plasa metalică zincată (Figura 1-4). Aveți grijă să nu strângeți puternic clemele, învelișul cablului trebuie să rămână intact fără deteriorări. Este important să utilizați un strat de șapă cu un plastifiant pentru încălzirea prin pardoseală. Atunci când se utilizează soluții non-lichide, se formează buzunare de aer, unde soluția nu pătrunde, acest lucru reduce disiparea uniformă a căldurii și duce la supraîncălzirea locală a cablului. Acest lucru ar putea deteriora cablul. Pentru a preveni acest lucru, cablul trebuie să fie fixat strâns pe plasă fără lăsături și soluția trebuie să umple tot spațiul din jurul cablului. În acest caz, recomandăm utilizarea mortarelor lichide pentru pardoseli autonivelante. Asigurați-vă că mortarul, amestecul sau adezivul acoperă întregul cablu de încălzire cu grosimea de 3,5 până la 5 cm înainte de instalarea acoperirii finale.

  Pentru teracotă, înainte de instalare, acoperiți cablul de încălzire cu un strat de 5-8 mm de amestec autonivelant sau adeziv pentru teracotă conform recomandărilor producătorului pentru instalarea teracotei.

  Asigurați-vă că amestecul sau adezivul acoperă întreg cablul de încălzire înainte de instalarea teracotei. Asigurați-vă că toată umezeala din amestecul autonivelant sau adeziv este complet îndepărtată în funcție de timpul de uscare recomandat de producător (precizați timpul exact de uscare la producător).

  Vă rugăm să consultați punctul № 5

  Conform instrucțiunilor furnizate de producătorul de teracotă. Folosiți adeziv flexibil, rezistent la căldură.

  ПAlimentarea cu energie electrică și conexiunea termostatului trebuie realizate de un electrician calificat în conformitate cu cerințele PUE și SNiP, precum și în conformitate cu acest manual și instrucțiunile pentru termostat, în conformitate cu toate codurile electrice naționale și locale. Dacă nu sunteți familiarizați cu aceste cerințe, consultați un electrician. Electricianul trebuie să conecteze senzorul de podea la termostat, să măsoare valoarea finală de rezistență a cablului de încălzire - PENTRU A PATRA ORA, vă rugăm să consultați punctul №5.

  Important!

  Cablul de conectare “cablu rece” poate fi prelungit sau scurtat, dar nu poate fi mai scurt de 0,5 metri de la conexiunea la cablul de încălzire. Firul de protecție al cablului de încălzire este împământat (zero) în conformitate cu regulile SNIP și PUE.

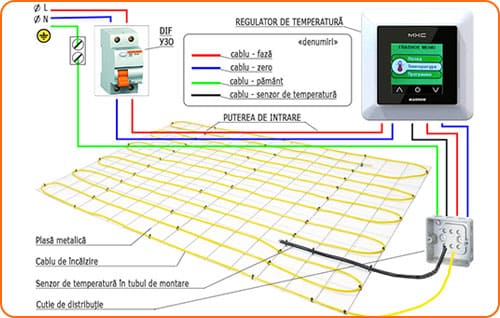

  Conductorii de încălzire albastru și maro sunt conectați la termostat.

  Pentru a proteja împotriva scurtcircuitelor, în fața termostatului din panoul electric se instalează un disjunctor. Pentru a vă proteja împotriva șocurilor electrice, utilizați un RCD de până la 30 mA (dispozitiv de curent rezidual). Pentru a vă proteja împotriva supratensiunilor de tensiune, utilizați automatizarea potrivită.

  Toate dispozitivele electrice (cablu de încălzire, termostatul) trebuie să fie conectate cu o secțiune adecvată a firului printr-un sistem de automatizare și protecție marcat de o putere corespunzătoare.

  Dacă este necesar să instalați mai multe secțiuni ale cablului de încălzire în cameră, atunci acestea trebuie să fie conectate în paralel, într-o cutie de joncțiune și un cablu trebuie să meargă la termostat. Puterea maximă pentru un termostat de uz casnic este de 16 amperi. Dacă suprafața de încălzire combinată depășește 14 A, conexiunea trebuie făcută prin contactor.
Pentru a instala și regla termostatul, vă rugăm să folosiți instrucțiunile furnizate împreună cu termostatul.

  Desenați o schemă a instalării cablului dvs. de încălzire, indicați distanța de la pereți, amplasarea senzorului și a cuplajelor. Această schemă vă poate fi utilă în următoarele lucrări de construcție.

    Atenţie!

  Este interzisă pornirea sistemului până când adezivul sau amestecul nu s-au uscat complet, se recomandă cel puțin două săptămâni (14 zile). Pentru mortarul de ciment, sistemul trebuie pornit nu mai devreme de 28 de zile calendaristice datorită îndepărtării naturale a umezelii de pe podea. Pornirea prematură a sistemului poate deteriora cablul de încălzire.

  Porniți termostatul adăugând treptat temperatura. Încălzirea inițială a sistemului poate fi de la câteva ore pînă la 2 zile. Dacă sistemul dvs. de încălzire prin pardoseală este destinat pentru încălzire suplimentară, temperatura acestuia poate depinde de funcționarea încălzirii principale. Nu acoperiți pardoselile încălzite cu materiale izolante. Acest lucru poate provoca supraîncălzirea cablului.

  Când sistemul este pornit pentru prima dată, poate trece mult timp pînă ajunje la regimul setat. Nu vă faceți griji, temperatura dorită va fi atinsă.

    Important!

  Este necesar să efectuați testul de rezistență la izolație, testul de rezistență al cablului de încălzire și testul de rezistență al senzorului de temperatură de patru ori (a se vedea punctul № 3) în timpul procesului de instalare.

  Acest test verifică dacă învelișurile izolante ale cablului de încălzire nu sunt deteriorate. O valoare mică indică faptul că cablul a fost deteriorat și trebuie înlocuit. Cifrele din figură sunt doar un exemplu.

  1. Conectați firul de împămintare la cablul de testare negru și ambele fire ale cablului de alimentare la cablul de testare roșu.

  2. Asigurați-vă că contorul afișează „Infinity” sau „000”. Dacă obțineți o valoare diferită, contactați furnizorul.

  3. Dacă totul este în ordine, scrieți indicatorii reali în fișa de garanție.

  Acest test măsoară rezistența "MiniCableE" și este utilizat pentru a determina continuitatea circuitului. Cifrele din figură sunt doar un exemplu.

  1. Setați multimetrul la 200 kΩ sau 2000 Ω

  2. Conectați firele de testare la capătul maro și albastru al firului rece.

 3. Comparați această valoare a rezistenței cu rezistența indicată în "Tabelul №2". Valoarea trebuie să fie între -5% ～ + 10%. Dacă obțineți o valoare diferită, contactați furnizorul.

  4. Dacă totul este în regulă, scrieți indicatorii reali în fișa de garanție.

  Acest test măsoară rezistența senzorului de podea și este utilizat pentru a verifica integritatea senzorului. Cifrele din figură sunt doar un exemplu.

  1. Setați multimetrul la 200 kΩ.

  2. Conectați cablurile de testare ale multimetrului la firele roșii și verzi.

 3. Asigurați-vă că aparatul de măsurat arată între 9-25K ohmi. Dacă obțineți o valoare diferită, vă rugăm să contactați furnizorul.

  4. Dacă totul este în regulă, scrieți indicatorii reali în fișa de garanție.
