Magnum Foil Mat
Incalzire electrica in pardoseala pentru laminat

 Dragă client,

Felicitări pentru achiziție. Toate produsele MAGNUM Heating sunt fabricate din materiale de înaltă calitate și durabile. Pentru a asigura instalarea și funcționarea corectă a produsului achiziționat, există mai multe reguli și condiții care sunt descrise în instrucțiunile de instalare. Vă putem oferi o garanție completă dacă sistemul este instalat corect în conformitate cu aceste instrucțiuni de instalare. Citiți cu atenție instrucțiunile înainte de instalare și nu uitați să completați pagina de testare. Înainte de a începe instalarea, asigurați-vă că aveți toate instrumentele și materialele necesare. Conectarea la rețeaua electrică trebuie efectuată de un electrician calificat în conformitate cu NEN1010 (PUE, SNIP).

✔ Tipul cablului: Cablu de încălzire cu două fire cu ecran de împământare.

✔ Design: Cablu de încălzire cu mai multe fire cu izolație dublă, ecrane de împământare.

✔ Tensiune nominală: 230 Volți

✔ Putere nominală: 140 W/m²

✔ Cablu de conectare: 3 x 1,5 mm² / lungimea 5 metri

✔ Diametrul cablului: 3 mm

✔ Putere pe m1: 10,5 W

✔ Standardul cablului: IEC800 Clasa II

✔ Garanție: 10 ani

Matul de încălzire este potrivit doar pentru instalarea sub așa-numitele pardoseli uscate (laminat și lemn) în încăperi uscate (nu este potrivit pentru băi). Baza pe care urmează să fie instalat sistemul de încălzire trebuie să fie suficient de puternică și rezistentă la presiune.

Verificați în prealabil:
• suprafața trebuie să fie plană, netedă și nedeteriorată
• dimensiunea matului de încălzire trebuie să corespundă suprafeței libere (fără mobilă).
• puterea matului de încălzire trebuie să corespundă zonei încăperii încălzite
• puterea electrică totală a matului de încălzire (Amperi) corespunde puterii rețelei electrice

În timpul instalării și a altor lucrări, aveți grijă la obiectele ascuțite care pot deteriora cablul de încălzire.

Trebuie să verificați rezistența matului de încălzire înainte și după fiecare operațiune folosind un multimetru (vezi punctul 7) și să înregistrați valorile măsurate pe pagina de testare (pagina 12).

Păstrați această pagină/card în dulap, face parte din garanția dumneavoastră.

Nu amplasați niciodată matul de încălzire unul peste altul, nu permiteți covorașelor de încălzire să se suprapună sau să se intersecteze unul cu celălalt, instalarea trebuie să se facă numai unul lîngă altul.

Cablul de conectare poate fi prelungit sau scurtat, dar nu mai scurt de 0,5 metri de la cablul fixat pe mat.

Este interzis să scurtați cablul de încălzire!

Maturile de încălzire FoilMat nu trebuie amplasate una peste alta, iar cablurile de încălzire nu trebuie niciodată să se intersecteze.

Punctul de conectare dintre cablurile electrice și cele de încălzire trebuie să fie întotdeauna situate numai în interiorul covorașului de încălzire.

Cablul senzorului de temperatură poate fi prelungit sau scurtat. Senzorul de temperatură trebuie instalat (în mijloc) între două cabluri de încălzire la o distanță egală pentru controlul corect al temperaturii. De asemenea, senzorul (tubul de montare) nu trebuie să se intersecteze cu cablurile de încălzire. Asigurați-vă că senzorul este instalat la distanță (min. 50 cm) de radiator (ascuns), apeduct, canalizare sau cabluri electrice. Senzorul trebuie să rămână întotdeauna în tubul de montare. Astupați capătul tubului astfel încât senzorul să rămână în interior și să se miște liber în tub pentru o înlocuire ușoară dacă este nevoie. FoilMat trebuie întotdeauna să emane căldura fără piedici (nu permiteți supraîncălzirea) nu trebuie amplasat niciodată sub obiecte staționare precum dulapuri, bucătării, mobilier.
FoilMat nu trebuie amplasat niciodată sub obiecte fixe, cum ar fi un perete, tehnică, aparate sau unități de bucătărie. Este necesar să lăsați un spațiu de 50 mm față de perete. Suprafața podelei/peretelui pe care funcționează matul de încălzire trebuie să rămână întotdeauna liberă.

IMPORTANT: Când amplasați/desfaceți/rulați matul de încălzire de sus/de jos, nu lăsați porțiuni deschise ale cablului de încălzire; lipiți toate porțiunile deschise și îmbinările cu bandă adezivă de aluminiu. Acest lucru va oferi împământare și carcasa matului va rămâne intactă.

Conexiunea trebuie efectuată de un electrician calificat prin împământare și un MCB sau RCCD adecvat (UZO cu curent de scurgere de până la 30 mA) în conformitate cu regulile NEN 1010 (PUE, SNIP). Când instalați sau scoateți un termostat, opriți întotdeauna alimentarea de la panoul electric. Dacă este necesar să conectați mai multe maturi de încălzire la un termostat, conexiunile trebuie făcute în cutia de distribuție în așa fel încât doar un fir electric să meargă la termostat. Sarcina maximă pentru termostat este de 16 Amperi. Temperatura maximă posibilă a podelei nu trebuie să depășească 28 de grade.

• Foarfece

• Banda de aluminiu

• Conexiune electrică cu împământare

• Cutie electrică (adâncimea min. 50 mm)

• Aprox. 2m de tub de montare (flexibil).

• Sistem de încălzire prin pardoseală (mat)

• Multimetru pentru a verifica rezistența matului între toate etapele de instalare

Determinați locul unde va fi instalat termostatul. Termostatul este instalat într-o cutie de montaj standard cu o adâncime minimă de 50 mm. La o înălțime de 30 cm de la podea, de preferință la o înălțime de 1,40 m pentru o exploatare comodă. Finalizați lucrările necesare și instalați cutia de montare a termostatului în perete, așezați două tuburi gofrate flexibile de montare de la podea la cutie. Printr-un tub trece firul electric al matului de încălzire, al doilea tub este pentru senzorul de temperatură a podelei.

Asigurați-vă că suprafața podelei pe care va fi instalat matul este netedă, curată, fără praf și grăsime. Acordați întotdeauna atenție momentelor menționate la punctul 3 și instalați izolație termică PS cu o grosime minimă de 5 mm.

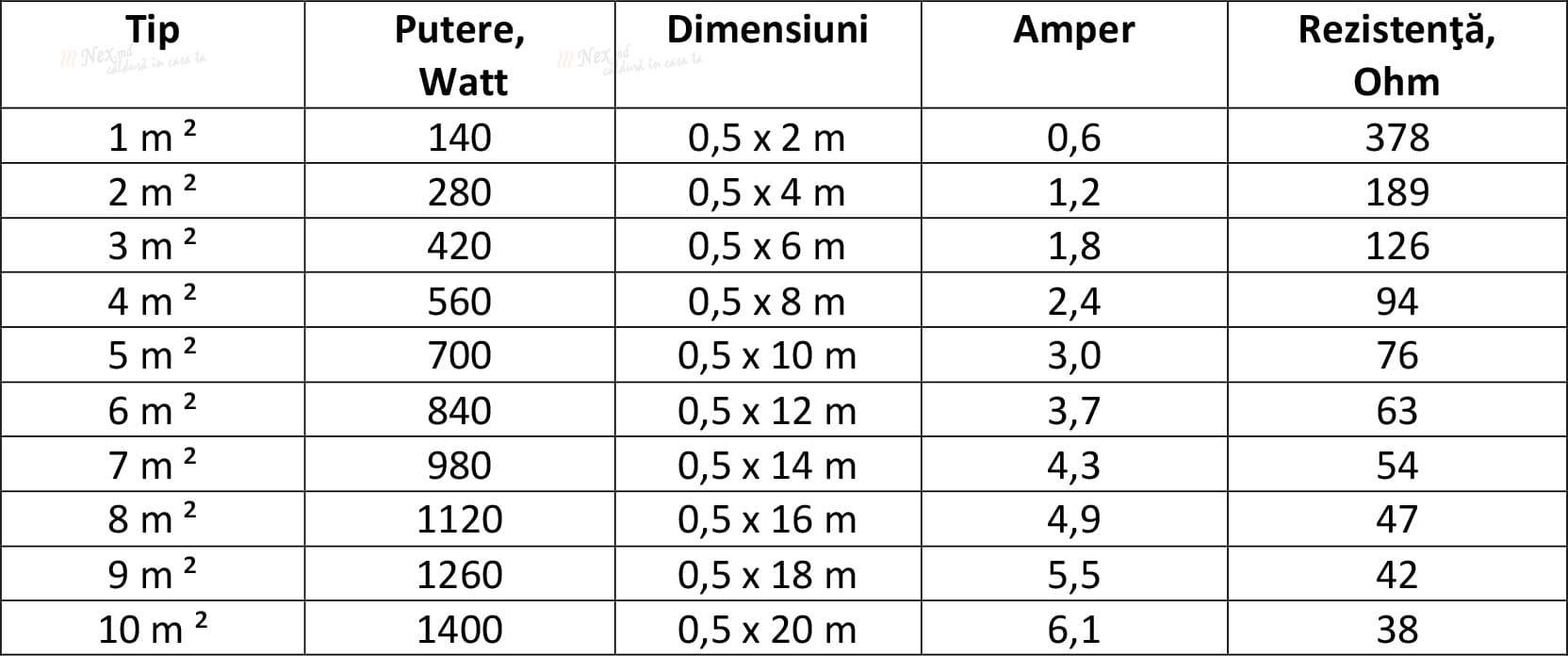

Trebuie să verificați rezistența matului de încălzire înainte și după fiecare operațiune folosind un multimetru și să înregistrați valorile măsurate pe pagina de testare (pagina 12). Măsurați rezistența dintre firele de încălzire și comparați-le cu datele din tabelul de la punctul 2. Valoarea ohmică poate varia de max. 10%. Măsurați, de asemenea, rezistența dintre fire și împămîntare. La măsurare, dispozitivul nu trebuie să devieze (nu ar trebui să existe valori), dacă se întâmplă acest lucru, contactați furnizorul. Salvați pagina de control în dulapul dvs. deoarece face parte din garanție.

 Mai întâi amplasați izolația PS de podea cu grosimea de 5 mm. Ea trebuie să acopere toată suprafața podelei! Fixați foile izolatoare cu bandă adezivă pentru a preveni mișcarea acestora. Asigurați-vă că podeaua este curată și că niciun obiect ascuțit nu poate intra în contact sau cădea pe matul de încălzire în timpul instalării.

În izolație, tăiați o adâncitură (canelură) pentru tubul de montare, plasați senzorul de temperatură în interiorul tubului și puneți capacul. Fixați tubul de montare cu bandă adezivă. Când instalați FoilMat, asigurați-vă că senzorul de temperatură este poziționat exact (uniform) între firele cablului de încălzire.

ATENȚIE: Nu amplasați niciodată senzorul lângă o conductă de încălzire (ascunsă) și nu instalați niciodată senzorul peste un cablu de încălzire!

(Informații importante la pagina 7) Când derulați matul de încălzire, luați în considerare distanța de 50 mm față de perete. Dacă matul de încălzire trebuie de amplasat în altă direcție, fără a deteriora cablul de încălzire, faceți o tăietură în matul de încălzire și redirecționați matul în direcția dorită.

După instalarea matului de încălzire, verificați din nou rezistența folosind un multimetru.

IMPORTANT: Toate părțile cablului de încălzire din partea superioară și inferioară care devin expuse după tăierea și derularea FoilMat trebuie închise ( lipite ) cu bandă adezivă de aluminiu. Puteți folosi aceeași bandă de aluminiu pentru a fixa FoilMat de bază. Apoi instalați laminatul, parchetul sau scîndurile din lemn conform instrucțiunilor producătorului acoperirii finale. Detalii la pagina 7.

IMPORTANT: Toate părțile cablului de încălzire din partea superioară și inferioară care devin expuse după tăierea și derularea FoilMat trebuie închise ( lipite ) cu bandă adezivă de aluminiu. Acest lucru va oferi împământare și carcasa matului va rămâne intactă.

Conexiunea trebuie efectuată de un electrician calificat în conformitate cu regulile NEN 1010 (PUE, SNIP). Când instalați sau scoateți un termostat, opriți întotdeauna alimentarea de la panoul electric.

Pentru a instala, exploata și programa termostatul, consultați instrucțiunile care vin împreună cu termostatul.
