Электрообогрев – само регулируемый греющий кабель
Саморегулирующиеся греющие кабели способны автоматически регулировать мощность отдаваемого тепла на выходе, чтобы компенсировать изменения температуры. Внешняя оболочка, металлическая оплетка и внутренняя оболочка обеспечивают защиту от механических и химических повреждений добавляя электрическую защиту ... Но волшебство происходит в проводящей матрице. Проводящий сердечник находится между двух проводников расположенных параллельно.
Когда температура окружающей среды падает, матрица микроскопически сжимается, и количество электрических путей через матрицу увеличивается - больше тепла выделяется. И наоборот, при повышении температуры окружающей среды матрица расширяется и имеет меньше электрических путей - меньше тепла выделяется.
Узнайте подробнее о структуре и устройстве само регулируемых греющих кабелей.
Чем же отличаются резистивный греющий кабель от нагревательного кабеля с эффектом само регуляции, тем что резистивный нагревательный кабель выдает постоянную мощность по всей длине, а саморегулирующийся определяет температуру и снижает мощность на участке где образуется избыток тепла.

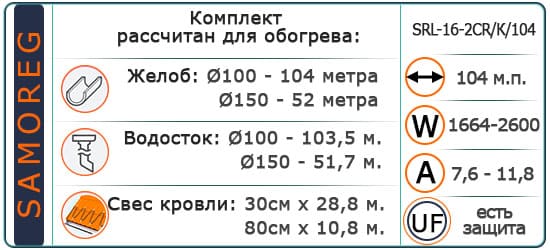

Комплект SRL-16-2CR/К/104 применяется:
Для водостока | |
|---|---|
диаметр трубы | длина водостока |
Ø 100 | 103,5 метра |
Ø 125 | 103,5 метра |
Ø 150 | 51,7 метра |
Ø 200 | 51,7 метра |
Для водосточного желоба | |
|---|---|
диаметр трубы | длина желоба |
Ø 100 | 104 метра |
Ø 125 | 104 метра |
Ø 150 | 52 метра |
Ø 200 | 52 метра |
Для свеса кровли | |
|---|---|
ширина свеса | длина свеса |
30 см | 28,8 метра |
50 см | 17,3 метра |
80 см | 10,8 метра |
120 см | 7,2 метра |
Технические характеристики комплекта - SRL-16-2CR/К/104
| Наименование: | Значение: | Наименование: | Значение: |
|---|---|---|---|
| Длина кабеля в комплекте | 104 метра | Максимальная рабочая температура (кабель под напряжением) | + 65 ⁰С |
| Минимальный радиус изгиба кабеля | 60 мм | Макс. Допустимая температура без нагрузки (1000 часов суммарно) | + 85 ⁰С |
| Линейная мощность комплекта при +10 ⁰С / -10 ⁰С | 1664 Ватт / 2600 Ватт | Мин. Температура монтажа | - 40 ⁰С |
| Ток нагрузки при +10 ⁰С / -10 ⁰С | 7,5 А / 11,8 А | Сечение токоведущих жил AWG | 16 |
| Напряжение сети | 220 Вольт | Экранированный | да |
| Сопротивление оплетки Ώ/км | < 18,2 | Защита от ультрафиолета | есть |

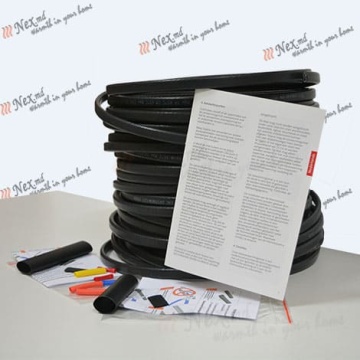

Состав комплекта SRL-16-2CR/К/104:

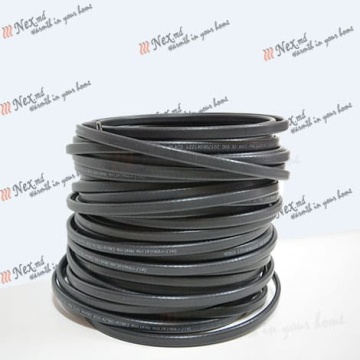

- 1)- Кабель греющий саморегулируемый - 104 метра
- 2)- Трубка термоусадка (желтая) - 1 шт.
- 3)- Трубка термоусадка (черная) - 1 шт.
- 4)- Трубка термоусадка (красная) - 2 шт.
- 5)- Трубка термоусадка (черная) 30 мм - 1 шт.
- 6)- Трубка термоусадка с клеем (черная) 80 мм - 1 шт.
- 7)- Трубка термоусадка с клеем (черная) 120 мм - 1 шт.
- 8)- Гильза соединительная в изоляции (синяя) - 1 шт.
- 9)- Гильза соединительная в изоляции (красная) - 2 шт.
- 10)- Инструкция по установке и подключению - 1 шт.
Короткая справка - Как сделать расчет длины греющего кабеля?
Пример расчета длины для водостока!
Для правильного расчета длины необходимо: к полной длине трубы водостока добавить 60 см на капельную петлю и 30 см на соединение нагревательного кабеля к электрической сети. Например, высота 2х этажного дома 7 метров до нижней части крыши, водосточные трубы расположены по 4 углам дома, каждая труба длиной 7 м. Делаем следующий расчет 7 м + 0,6 м + 0,3 м = 8 м саморегулируемого кабеля * 4, всего 32 м. Капельная петля должна выступать из нижней части трубы на 15 см или располагаться ниже точки замерзания в дренажной системе.
Пример расчета длины для водосточного желоба!
В желобе кабель размещают в нижней точке по всей длине, возможно крепление с петлями свеса крыши. Например, длина свеса крыши 30 м, получаем что кабеля необходимо 30 м + (2 * 0,6 м) + 0,3 м = 31,5 м саморегулируемого кабеля. Где (2 * 0,6 м) это запас в месте установки тройника для трубы водостока.
Пример расчета длины для свеса крыши!
Д (ширина свеса крыши + 30 см) * длину свеса * 300 ватт / 2 мощности саморегулируемого кабеля. Шаг укладки будет 10 см. Например ширина свеса крыши 20 см, длина 30 м, получаем: (0,20 м + 0,30 м)* 30 м * 300 вт / 2*16 вт/м = 140 м саморегулируемого кабеля + 30 см запас на каждое соединение.
Внимание!
При расчете количества нагревательного кабеля, необходимо учитывать регион (температурный диапазон) и диаметр водосточной трубы, чтобы определить какая мощность необходима на каждый метр обогрева.
Внимание!
При расчете систем снегостаивания, необходимо устанавливать обогрев по всему пути движения талой воды, вплоть до входа в ливневую канализацию, до точки промерзания грунта.
Вывод:
Для 2-х этажного дома получаем следующий расчет необходимого количества нагревательного кабеля:
свес крыши — 140,6 м,
водосточный желоб — 31,5 м,
водосточные трубы — 32 м,
Всего необходимо 204 м кабеля.
Следующим шагом необходимо подобрать терморегулятор с датчиками.
Обратите Внимание
Фото галерея:
.jpg)
Обогрев водостока
.jpg)
Обогрев выход из водостока
.jpg)
Обогрев плоской кровли
.jpg)
Обогрев металлочерепицы
.jpg)
Обогрев кровли из профнастила
.jpg)
Обогрев оцинкованной кровли
.jpg)
Обогрев сливной воронки
.jpg)
Обогрев ендовы
.jpg)
Обогрев зоны водостока
.jpg)
Снеготаяние края крыши
.jpg)
Обогрев широкого желоба
.jpg)
Снеготаяние кровли из металлочерепицы
.jpg)
Снеготаяние водосточного желоба
.jpg)
Снеготаяние края крыши и желоба
.jpg)
Обогрев крутого ската кровли
.jpg)
Обогрев плоской битумной кровли
.jpg)
Монтаж снеготаяния на крыше
.jpg)
Обогрев водосточной трубы
.jpg)
Подключение кабеля обогрева кровли (снеготаяние)
.jpg)
Снеготаяние кровли, гибкая черепица, гонт
.jpg)
Снеготаяние на гибкой черепице
.jpg)
Обогрев крутого ската кровли, водостока
.jpg)
Обогрев мансардного окна, ендовы, желоба
Выбирайте комплекты из серии SRL-16-2-CR-K
| Модель | Длина, метров | Мощность, Ватт | Соединительные муфты |
|---|---|---|---|
| Комплект Samoreg SRL-16-2CR/К/5 | 5 | 80 - 125 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/10 | 10 | 160 - 240 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/19 | 19 | 304 - 475 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/28 | 28 | 448 - 700 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/38 | 38 | 608 - 950 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/47 | 47 | 752 - 1175 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/56 | 56 | 896 - 1400 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/66 | 66 | 1056 - 1650 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/75 | 75 | 1200 - 1875 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/84 | 84 | 1344 - 2100 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/94 | 94 | 1504 - 2350 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/104 | 104 | 1664 - 2600 | в комплекте |
| Комплект Samoreg SRL-16-2CR/К/115 | 115 | 1840 - 2875 | в комплекте |
