Саморегулируемый кабель для обогрева труб SRL-16-2-T-39

Саморегулируемый кабель для обогрева труб SRL-16-2-T-39 - 236

Цена: 4153.00 Lei 6390.00 Lei
Этот товар на складе, в наличии
Количество:

На этот товар бесплатная доставка почтой в любой регион Молдовы

с бесплатной доставкой

Саморегулируемый греющий кабель «SRL-16-2-T-39» для обогрева водопроводной, канализационной и др. труб

  Обеспечивает защиту труб от замерзания и обеспечивает их эффективную работу при различных температурах и погодных условиях. Система обогрева, основанная на саморегулируемом греющем кабеле может быть использована для следующих основных целей:

  1. Защита труб от замерзания
  2. Поддержание необходимой температуры в технологических трубах

  Саморегулируемая система обогрева может быть установлена на любой трубопроводной системе, где требуется предотвратить замерзание или повреждение от образования льда на трубах. Система отопления обеспечивает незамерзающие трубы, устойчивую транспортировку жидкостей и поддержание необходимой температуры в трубах, которые транспортируют горячую воду или другие жидкости с высокой вязкостью.

  Саморегулируемая система обогрева может быть установлена непосредственно на трубы под слой теплоизоляции. Можно использовать для обогрева труб в помещении / на улице или когда трубы находятся над / под землей. Система обогрева труб состоит из саморегулирующихся нагревательных кабелей, термостатов и монтажных принадлежностей. Термостаты и датчики приобретаются отдельно и обеспечивают оптимальный результат при минимальных затратах энергии.

 ВАЖНО!!! Саморегулируемый греющий кабель крепится поверх водопроводной, канализационной трубы, поверх кронштейнов, колен, муфт, фланцев, задвижек, арматуры, опор.

 Для лучшего распределения тепла на пластиковой трубе приклейте сначала фольгированный скотч или фольгу. Данный тип кабеля не имеет защиты от ультрафиолета и применять его в открытом виде нельзя.

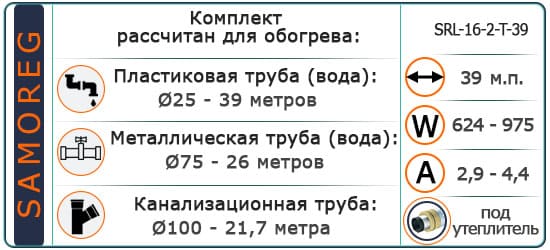

Комплект саморегулируемого кабеля «SRL-16-2-T-39» применяется:

Обогрев труба металл

 Для металлической трубы, под - утеплитель 10 мм.
диаметр трубы     длина, метров
Ø 25 39 метров
Ø 32 39 метров
Ø 50 39 метров
Ø 75 26 метров
Ø 100 21,7 метров

Обогрев труба водопровод

 Для пластиковой трубы водопроводной - утеплитель 10 мм.
диаметр трубы длина, метров
Ø 15 39 метров
Ø 25 39 метров
Ø 32 34 метров
Ø 50 39 метров

Обогрев труба канализация

 Для пластиковой трубы канализационной - утеплитель 10 мм.
диаметр трубы     длина, метров
Ø 50 39 метров
Ø 100 21,7 метра
Ø 150 15,6 метров
Ø 200 13 метров

Технические характеристики комплекта - «SRL-16-2-T-39»

Наименование: Значение: Наименование: Значение:
Длина кабеля в комплекте 39 метров Максимальная рабочая температура (кабель под напряжением) + 65 ⁰С
Минимальный радиус изгиба кабеля 60 мм Макс. Допустимая температура без нагрузки (1000 часов суммарно) + 85 ⁰С
Линейная мощность комплекта при +10 ⁰С / -10 ⁰С 624 Ватт / 975 Ватт Мин. Температура монтажа - 40 ⁰С
Ток нагрузки при +10 ⁰С / -10 ⁰С 2,8 А / 4,4 А Сечение токоведущих жил AWG 16
Напряжение сети 220 Вольт Экранированный нет
Сопротивление оплетки Ώ/км < 18,2 Защита от ультрафиолета нет



Состав комплекта «SRL-16-2-T-39»:



  • 1)- Кабель греющий саморегулируемый — 39 метров.
  • 2)- Трубка термоусадка (черная) - 1 шт.
  • 3)- Трубка термоусадка (красная) - 2 шт.
  • 4)- Трубка термоусадка (черная) 30 мм - 1 шт.
  • 5)- Трубка термоусадка с клеем (черная) 80 мм - 1 шт.
  • 6)- Трубка термоусадка с клеем (черная) 120 мм - 1 шт.
  • 7)- Гильза соединительная в изоляции (красная) - 2 шт.
  • 8)- Инструкция по установке и подключению - 1 шт.



Короткая справка - Примеры расчета саморегулируемого кабеля:



  Пример расчета для водопровода!

  Необходимо учесть максимально низкую температуру в вашем регионе, толщину утеплителя которым будет закрыта труба и диаметр трубы. Например необходимо защитить трубу водопровода, которая проходит через неотапливаемый склад в цех. Труба Ø 32 мм, длина 8 метров (учитывая толщину стены через которую проходит труба), утеплитель для трубы 10 мм. Максимально низкая температура -30 С, согласно Таблицы 1 ищем пересечение по данным параметрам, получаем значение 1,1 умножаем на 8 метров и получаем 8,8 метров кабеля необходимо для защиты трубы от замерзания. Подойдет комплект на 10 метров, Samoreg SRL-16-2-T-10..

Таблица №1 - расчетов на 1 метр трубы для металлической или пластиковой водопроводной трубы:



 Максимально низкий уровень температуры   Толщина утеплителя, мм   Диаметр трубы
½" 15 мм ¾" 20 мм 1" 25 мм 1¼" 32 мм 1½" 40 мм 2" 50 мм 2½" 65 мм 3" 80 мм 4" 100 мм 6" 150 мм 8" 200 мм >8"
 -18 С 10 мм - - 1 1 1 1 1,2 1,5 1,8 2,5 3 3,5
20 мм - - - - 1 1 1 1 1 1,5 1,8 2
30 мм - - - - - 1 1 1 1 1 1,3 1,5
-29 С 10 мм 1 1 1 1,1 1,3 1,5 1,8 2 2,7 3,5 4,5 6
20 мм - - 1 1 1 1 1 1,2 1,5 2 2,5 3
30 мм - - - 1 1 1 1 1 1 1,5 2 2,5
50 мм - - - - - 1 1 1 1 1 1,3 1,5

  Если коэффициент спирали равен 2, 3 и т. д. То кабель укладывается параллельными линиями соответственно коэффициента 2 = 2 параллельные прямые линии кабеля.

  1 — при этом диаметре трубы тепло потери равняются ± 16 ватт на метр, все значения до этого, меньше. Там, где прочерк тепло потери меньше 8 ватт/м.

  Пример расчета для магистрального водопровода с задвижками, фланцами и коленом!

  Длина магистрального водопровода 20 метров, диаметр трубы 200 мм, 2 фланца и задвижка. Будет утеплена полистиролом толщиной 50 мм, максимально низкая температура -30 С. Согласно Таблицы 1, ищем пересечение по данным параметрам, получаем значение 1,3 + на каждый фланец 3 диаметра трубы, на задвижку петлю. Получаем 20 м * 1,3 + 2 фланца * (3 * 200 мм) + 0,6 петля задвижки = 27,8 метров кабеля. Подойдет комплект на 28 метров Samoreg SRL-16-2-T-28.

  Пример расчета для канализационной трубы!

  Для обогрева канализационной трубы Ø 100 мм, которая в виду особенностей проходит по поверхности грунта и уходит в сливной коллектор. Длина трубы с учетом большего радиуса колен примерно 4,5 метра. Трубу закроем утеплителем толщиной 10 мм, максимально низкая температура -30 С. Согласно Таблицы 2 ищем пересечение по данным параметрам, получаем значение 1,8. Из-за особенностей расположения трубы сделаем следующим образом протянем 2 параллельные линии кабеля и прикрепим к нижней части трубы согласно инструкции. В этом случае нам понадобится 4,5х 2 = 9 + запас на подключение питающего кабеля, подойдет комплект на 10 метров Samoreg SRL-16-2-T-10.

Таблица №2 - расчетов на 1 метр трубы для пластиковой канализационной трубы:



 Максимально низкий уровень температуры   Толщина утеплителя, мм   Диаметр трубы
1¼" 32 мм 1½" 40 мм 2" 50 мм 3" 80 мм 4" 100 мм 6" 150 мм 8" 200 мм
 -18 С 10 мм 1 1 1 1,5 1,8 2,5 3
20 мм - 1 1 1 1 1,5 1,8
30 мм - - 1 1 1 1 1,3
-29 С 10 мм 1,1 1,3 1,5 2 2,7 3,5 4,5
20 мм 1 1 1 1,2 1,5 2 2,5
30 мм 1 1 1 1 1 1,5 2
50 мм - - 1 1 1 1 1,3

  Еесли коэффициент спирали равен 2, 3 и т. д. То кабель укладывается параллельными линиями соответственно коэффициента 2 = 2 параллельные прямые линии кабеля.



Обратите Внимание

Фото галерея:

Саморегулируемый кабель для обогрева труб - серии SRL-16-2-T. Выбирайте нужный комплект.

Модель Длина, метров Мощность, Ватт Соединительные муфты
Саморегулирующийся комплект SRL-16-2-T-3 3 48 - 75 в комплекте
Саморегулирующийся комплект SRL-16-2-T-4 4 64 - 100 в комплекте
Саморегулирующийся комплект SRL-16-2-T-5 5 80 - 125 в комплекте
Саморегулирующийся комплект SRL-16-2-T-6 6 96 - 150 в комплекте
Саморегулирующийся комплект SRL-16-2-T-7 7 112 - 175 в комплекте
Саморегулирующийся комплект SRL-16-2-T-8 8 128 - 200 в комплекте
Саморегулирующийся комплект SRL-16-2-T-9 9 144 - 225 в комплекте
Саморегулирующийся комплект SRL-16-2-T-12 12 192 - 300 в комплекте
Саморегулирующийся комплект SRL-16-2-T-14 14 224 - 125 в комплекте
Саморегулирующийся комплект SRL-16-2-T-16 16 256 - 400 в комплекте
Саморегулирующийся комплект SRL-16-2-T-18 18 288 - 450 в комплекте
Саморегулирующийся комплект SRL-16-2-T-20 20 320 - 500 в комплекте
Саморегулирующийся комплект SRL-16-2-T-26 26 416 - 650 в комплекте
Саморегулирующийся комплект SRL-16-2-T-30 30 480 - 750 в комплекте
Саморегулирующийся комплект SRL-16-2-T-34 34 544 - 850 в комплекте
Саморегулирующийся комплект SRL-16-2-T-39 39 624 - 975 в комплекте
