Встраиваемый беспроводной термостат (розетка) - 1354

 Благодарим вас за выбор штепсельного термостата, он обеспечит вам комфортную домашнюю обстановку, поможет сэкономить энергию и снизить счета за электроэнергию.

1)- Краткое руководство по запуску

• Вставьте 2 батарейки типа LR44.

• Включите терморегулятор в розетку.

• При включении термостат находится в режиме нагрева, отображается символ пламени.

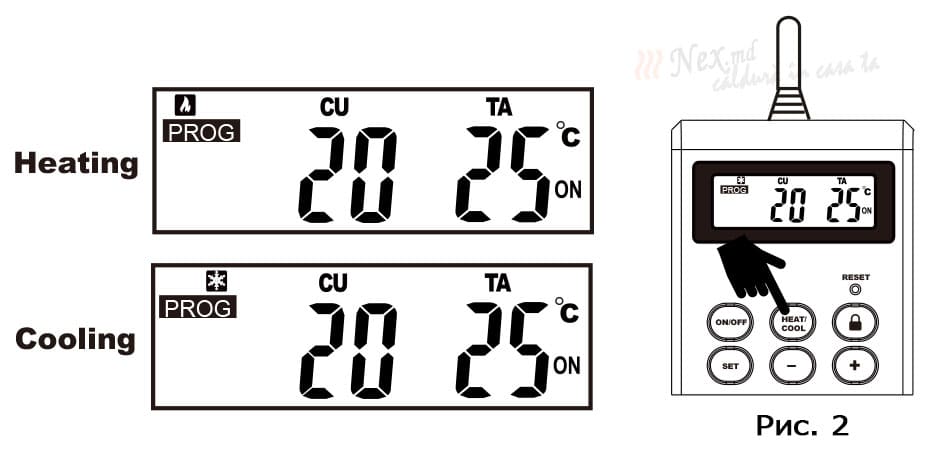

  Если нужно переключиться на режим охлаждения, нажмите кнопку Heat/Cool в течение 2 секунд. Режим охлаждения, отображается символ снега.

• Нажимая кнопки -/+, задайте температуру TA (заданная) температура.

• Подключите обогреватель к термостату.

• Нажав кнопку SET, установите гистерезис и калибровку температуры CU (текущая) при необходимости.

• Нажимая кнопку БЛОКИРОВКИ (замок) в течение 2 секунд, символ L отображается в левом нижнем углу ЖК-дисплея. Блокировка от детей активирована, нажмите еще 2 секунды что бы отменить блокировку от детей.

• Нажав кнопку ON/OFF, выключите термостат после этого отображается только функция CU (текущая температура).

1. Термостат с датчиком температуры воздуха – 1 шт
2. Руководство пользователя – 1 шт
3. Гарантийный талон – 1 шт
4. Упаковочная коробка – 1 шт

  Содержание
  1)-Батарейки
  2)- Возможности
  3)- Кнопки
  4)- Переключаемый обогрев/охлаждение
  5)- Параметры
  6)- Настройка
  7)- Режим обогрева/охлаждения
  8)- Другие функции
  9)- Очистка и утилизация устройства
  10)- Гарантия и техническая поддержка

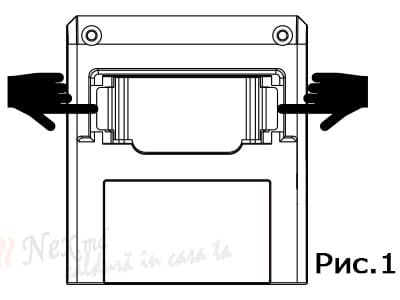

  Нажмите крышку батарейного отсека одновременно с обеих сторон.

  Снимите крышку (см. рис. 1).

  Вставьте две батарейки-таблетки, плюс (+) находится вверху.

  Закройте крышку.

  Внимание!
  Пожалуйста, вынимайте термостат из розетки при замене батарей.

• Идеальное управление нагревательной панелью или охлаждающими устройствами, а также дополнительная безопасность и экономия энергии.

• Этот продукт предназначен только для использования внутри помещений в сухих помещениях.

• Переключаемый режим обогрева/охлаждения.

• Переключение °C/°F

• Калибровка температуры

• Настройка гистерезиса

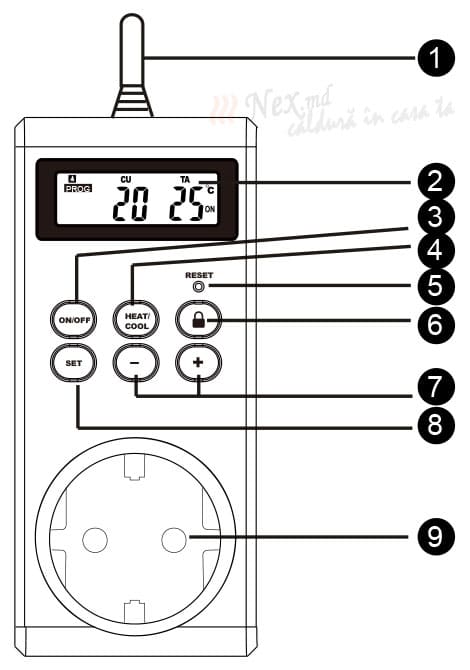

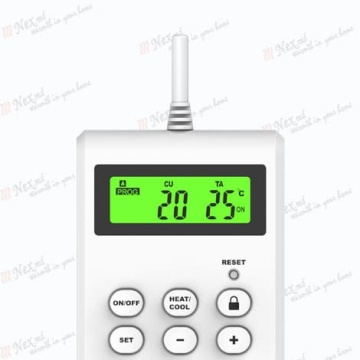

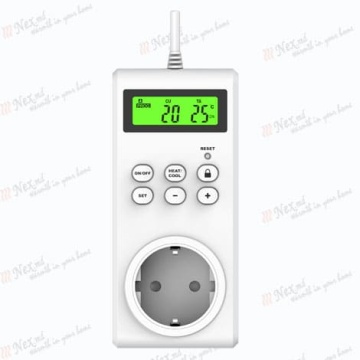

Кнопки:

  1.- Датчик температуры: определяет текущую температуру.

  2.- ЖК-дисплей: режим нагрева (символ пламени) режим охлаждения (символ снега)
  ЖК-дисплей: CU (текущая) температура (комнатная температура).
  ЖК-дисплей: TA (целевая) температура (заданная температура).
  ЖК-дисплей: единица измерения температуры °C/°F.

  3.- Кнопка ВКЛ/ВЫКЛ:
  * Включите или выключите режим обогрева или охлаждения.
  * В выключенном состоянии отображается текущая комнатная температура CU.

  4.- Кнопка НАГРЕВ/ОХЛАЖДЕНИЕ:
  * Переключение между режимами НАГРЕВ/ОХЛАЖДЕНИЕ

  5.- Кнопка СБРОС:
  * Работает как перезагрузка батарей.

  6.- Кнопка БЛОКИРОВКИ (символ замок):
  * Кнопка блокировки от детей. Нажмите и удерживайте 2 секунды, чтобы активировать, в левой нижней части ЖК-дисплея отображается символ L.

  7.- Кнопка -/+:
  * Отрегулируйте TA (заданную температуру)
  * Во время настройки отрегулируйте значение настройки, его можно удерживать и нажимать для более быстрого переключения.

  8.- Кнопка SET:
  * Калибровка CU (текущей) температуры при необходимости.
    Диапазон:-5~+5°C, по умолчанию 0.
  * Настройка гистерезиса (диапазон: 1-5°C, по умолчанию 1°C)

  9.- Напряжение питания: не превышайте максимально допустимые значения.

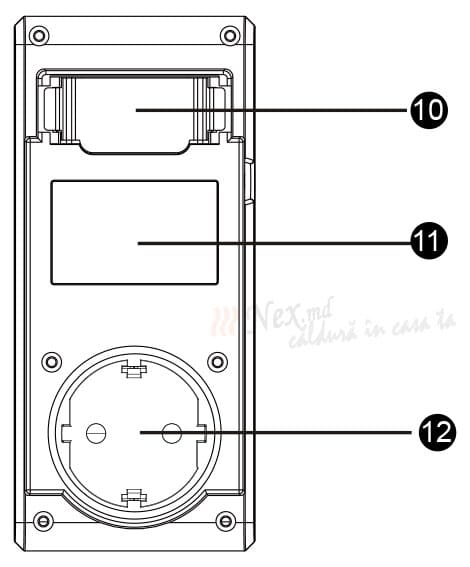

  10.- Отсек для батареек

  11.- Наклейка/Паспорт с информацией

  12.- Вилка: не превышайте максимально допустимые значения.

Параметры:

  В целях безопасности мы советуем вынимать данное устройство из розетки.

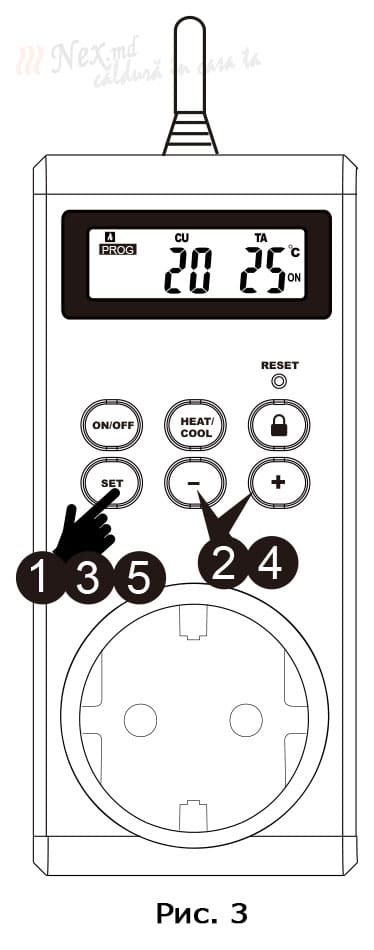

  1.- В режиме обогрева или охлаждения нажмите SET и удерживайте 2 секунды, чтобы перейти в режим настройки.

  2.- Откалибруйте температуру CU (текущую) с помощью кнопки +/-, диапазон от -5 до +5°C, по умолчанию 0.

  3.- Нажмите SET.

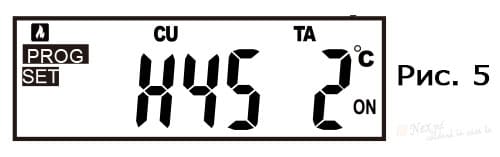

  4.- ЖК-дисплей H45, выберите ГИСТЕРЕЗИС с помощью кнопки +/-, диапазон: 1-5°C, по умолчанию 1°C.

  5.- Нажмите кнопку SET и удерживайте ее в течение 2 секунд, чтобы выйти из настройки, или во время настройки в течение 15 секунд не выполняется никаких действий, автоматически выйдите из настройки, см. рис.3.

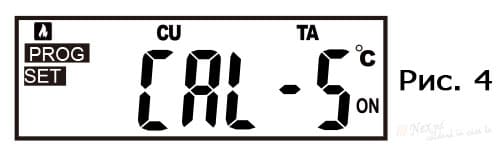

  Калибровка текущей температуры Используется для корректировки измеренной температуры в этом подключаемом термостате. Рекомендуется делать это через 12 часов работы. Измерьте температуру в комнате обычным термометром. Если температура отклоняется от температуры на термостате, установите поправку. Настройка от -5°C до +5°C с помощью кнопки см. рис. 4. По умолчанию установлено значение 0.

  Обратите внимание:
  Если вы используете °F (температура по Фаренгейту), пожалуйста, преобразуйте в °C (градусы Цельсия), эта функция работает только в °C, 1 °C = 1,8 °F.

  Например,
  Калибровка (-)1 или 2°F --> Установите калибровку как (-)1°C
  Калибровка (-)3 или 4°F --> Установите калибровку как (-)2°C
  Калибровка (-)5 или 6°F --> Установите калибровку как (-)3°C
  Калибровка (-)6 или 7°F --> Установите калибровку как (-)4°C
  Калибровка (-)8 или 9°F --> Установите калибровку как (-)5°C
  То же самое, что и выше, если необходимо уменьшить температуру CU.

  Гистерезис
  Когда заданная температура достигнута, термостат выключает обогреватель и включает его снова, когда температура в помещении падает до заданного значения.
  Значение гистерезиса. Диапазон: 1–5 °C. По умолчанию — 1 °C.
  Пример: Если заданная температура составляет 25 °C, а заданный гистерезис составляет 2 °C, этот термостат отключает источник нагревателя при достижении 25 °C и включает снова, когда температура падает до 23 °C (см. Рис. 5), рекомендуется. настройка: 1 °C.
  Обратите внимание:
  Если вы используете °F (температура по Фаренгейту), пожалуйста, преобразуйте в °C (градусы Цельсия), эта функция работает только в °C, 1 °C = 1,8 °F.

  Например,
  Гистерезис составляет 1 или 2°F ---> Установите гистеризис на 1°C.
  Гистерезис составляет 3 или 4°F ---> Установите гистеризис на 2°C.
  Гистерезис 5 или 6°F --> Установите гистерезис на 3°C.
  Гистерезис 7 или 8°F --> Установите гистерезис на 4°C.
  Гистерезис 8 или 9°F --> Установите гистерезис на 5°C.

  Режим обогрева
  В режиме нагрева по умолчанию нажмите кнопку +/-, чтобы отрегулировать заданную температуру. Зимой, когда ваша температура TA (заданная) выше, чем температура CU (текущая) плюс гистерезис.

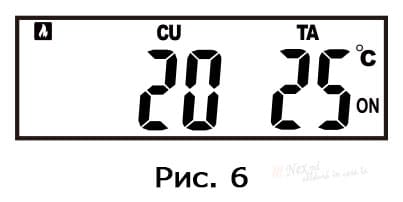

  1. На рис.6: CU(20°C)+гистерезис 1~5°C<TA(25°C), символ пламени (пламя) начинает мигать, на дисплее отображается символ ВКЛ, горит красный светодиод, подключенный нагреватель начинает работать. Работает обогрев помещения и температура в помещении повышается.
  2. Температура CU (текущая) увеличивается и приближается к значению TA (заданная температура).

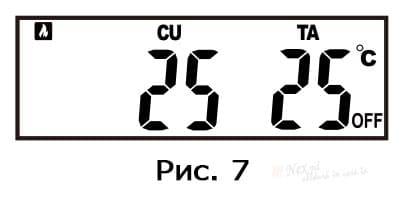

  3. На рис.7 CU(25°C)= TA(25°C)
  4. Этот термостат выключит подключенный нагреватель, символ пламени (пламя) перестанет мигать, на дисплее появится символ ВЫКЛ, красный светодиод погаснет.
  5. Подключенные нагреватели остаются в состоянии ВЫКЛ до тех пор, пока CU(Current)temp. падает на 1°C/1,8°F (или гистерезис 1~5°C), включите подключенные обогреватели и снова нагрейте помещение.
  6. Все этапы бесконечно будут повторятся.

  Режим охлаждения
  В режиме обогрева по умолчанию нажмите кнопку «НАГРЕВ/ОХЛАЖДЕНИЕ» и удерживайте ее в течение 2 секунд, переключитесь в режим «ОХЛАЖДЕНИЕ», затем нажмите кнопку «-/+», чтобы отрегулировать целевую температуру.
  Летом, когда ваша температура TA (заданная) ниже, чем температура CU (текущая) плюс гистерзис.

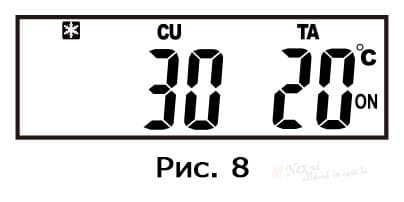

  1. На рис. 8: CU(30°C)+ гистерезис(1~5°C)<TA(20°C), символ снега (снежинка) начинает мигать, на дисплее отображается символ включения, горит красный светодиод, подключено охлаждение. вентилятор начинает работать, охлаждая помещение, температура в помещении снижается.
  2. Когда температура CU (текущая) снижается и приближается к значению TA (заданная температура).

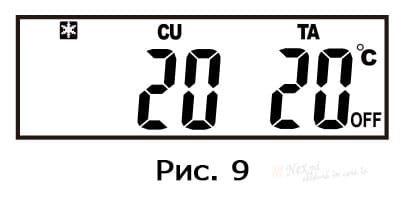

  3. На рис.9 CU(20°C)=TA(20°C)
 4. Этот термостат выключит подключенный охлаждающий вентилятор, символ снега (снежинка) перестанет мигать, на дисплее появится символ ВЫКЛ, красный светодиод погаснет.
  5. Подключенный охлаждающий вентилятор остается в состоянии ВЫКЛ до тех пор, пока CU(Текущая) температура упадет на 1°C/1,8°F (или гистерезис на 1~5°C), включится охлаждающий вентилятор и снова охладит помещение.
  6. Все этапы бесконечно будут повторятся.

Переключение °C/°F.

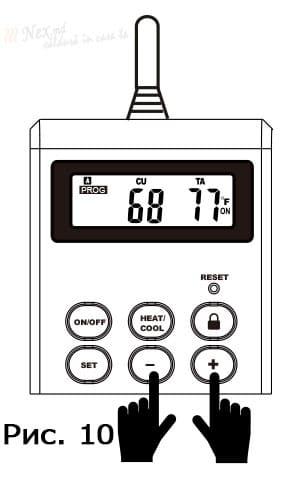

  Нажмите и удерживайте кнопку + & - в течение 2 секунд (см. рис. 10), единица измерения температуры изменится на °F.

  Настройка памяти
  Все настройки будут сохранены, включая заданную температуру, единицы измерения температуры, состояние режима, калибровку температуры, гистерзис, даже отключение питания.

  Сброс к заводским настройкам

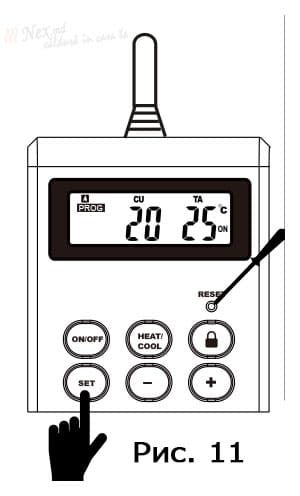

  Все настройки можно удалить. Сначала нажмите и удерживайте кнопку SET, а затем нажмите кнопку RESET, используя острый предмет, например отвертку. (см. рис. 11), ЖК-дисплей мигнет 3 раза, это означает, что термостат вернулся к заводским настройкам по умолчанию.

  Зеленая подсветка
Когда термостат питается от домашней розетки, он загорается зеленой подсветкой только при первом нажатии любой кнопки. Когда термостат питается только от батареи, у него нет зеленой подсветки и красного светодиода для экономии заряда батареи.

  ВКЛ/ВЫКЛ

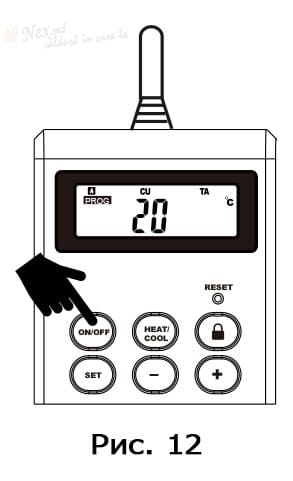

  В режиме нагрева по умолчанию нажмите кнопку ВКЛ/ВЫКЛ, он перейдет в режим ожидания, отобразится только текущая температура, см. рис. 12.

  Блокировка от детей

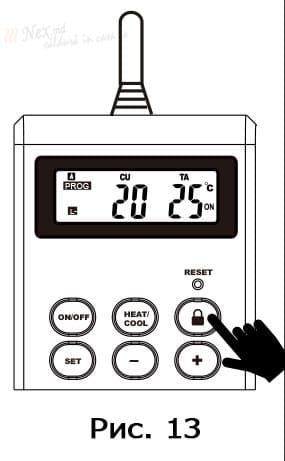

  Вы можете нажать кнопку БЛОКИРОВКА (Замок) и удерживать ее в течение 2 секунд, чтобы заблокировать это устройство, на дисплее в левой нижней части ЖК-дисплея появится символ L- (см. Рис. 13), нажмите кнопку БЛОКИРОВКА (Замок) еще раз, чтобы отменить блокировку от детей, символ L- исчезнет.

  • Во время чистки изделие необходимо отключать от розетки.
  • Для очистки вилки термостата используйте только сухую и мягкую ткань.
  • Не используйте абразивы или растворители.
  • В целях защиты окружающей среды пользователь должен вернуть неисправное изделие в соответствующие учреждения в соответствии с законодательными нормами.
  • Перечеркнутый мусорный бак на колесиках указывает на то, что продукт необходимо утилизировать отдельно, а не как бытовые отходы.

  На этот продукт предоставляется гарантия 1 год. Для гарантийной замены обратитесь по месту покупки. Для получения технической поддержки обратитесь к продавцу.
