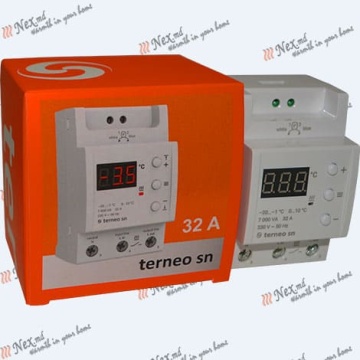

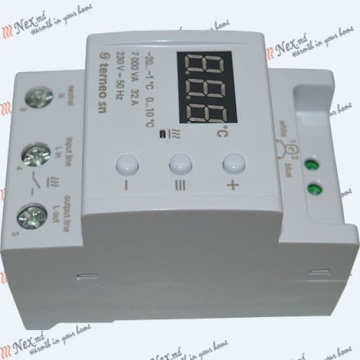

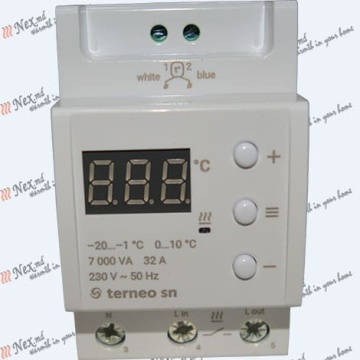

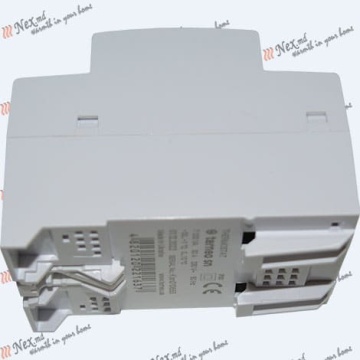

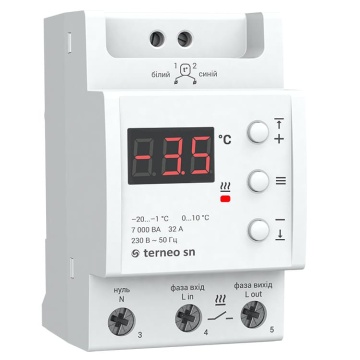

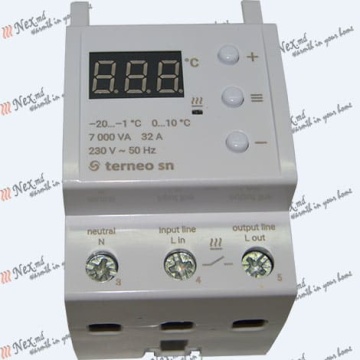

Фотографии терморегулятора для улицы (систем таяния снега и льда) Terneo SN:

Содержание

1. Общее описание
2. Подключение
3. Возможности

5. Технические характеристики
6. Комплект поставки
7. Инструкция

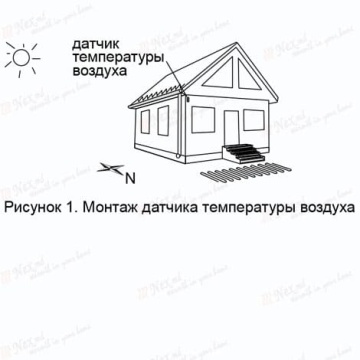

Терморегулятор предназначен для управления системами антиобледенения. Температура контролируется в том месте, где расположен датчик. Датчик должен располагаться таким образом, чтобы была возможность его замены в будущем.

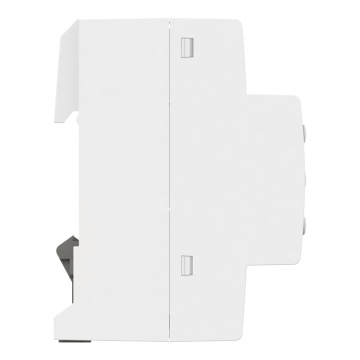

Терморегулятор монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN рейка). Терморегулятор занимает в ширину три стандартных модуля по 18 мм.
Высота установки терморегулятора должна находиться в пределах от 0,5 до 1,7 м от уровня пола.

Терморегулятор оснащен защитой от внутреннего перегрева. В случае, если температура внутри корпуса превысит 80 °С, произойдет аварийное отключение нагрузки. На индикаторе будет отображаться «ПРГ» (перегрев) до тех пор, пока не будет нажата одна из кнопок для разблокировки устройства. Терморегулятор разблокируется в том случае, если температура внутри корпуса опустится ниже 60 °С.

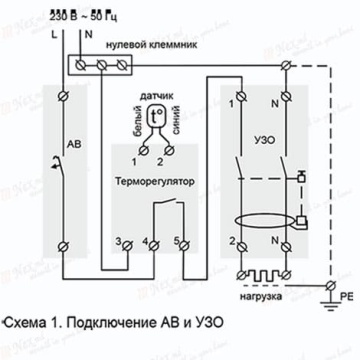

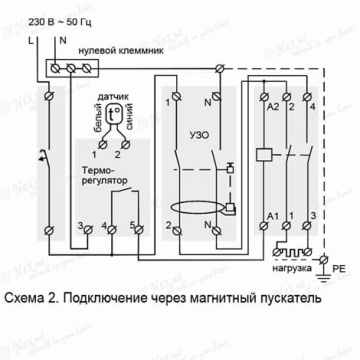

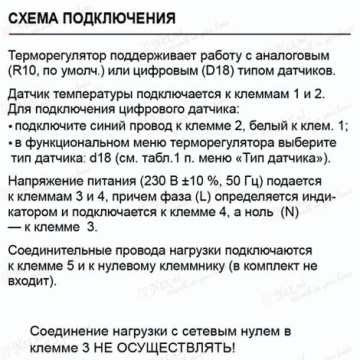

Для подключения терморегулятора требуется:

закрепить терморегулятор на монтажной рейке (DIN);
подвести провода питания, провода системы антиобледенения и датчика;
выполнить соединения согласно данного паспорта;
закрепить терморегулятор в монтажной коробке.

Возможности терморегулятора:

Включение нагрузки
Отключение нагрузки
Просмотр и изменение верхнего предела температуры
Просмотр и изменение нижнего предела температуры
Процентное управление нагрузкой
Поправка показаний индикатора (юстировка)
Просмотр версии прошивки
Защита от внутреннего перегрева
Работа с аналоговым датчиком

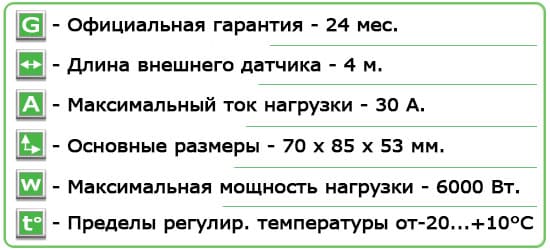

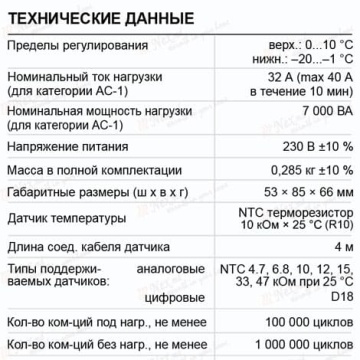

Технические характеристики:

№	Параметр	Значение
1	Пределы регулирования	верх.: 0…10 °С нижн.: - 20… - 1 °С
2	Максимальный ток нагрузки	30 А
3	Максимальная мощность нагрузки	6000 W
4	Напряжение питания	220 В ± 10 %
5	Масса в полной комплектации	0,29 кг ± 10 %

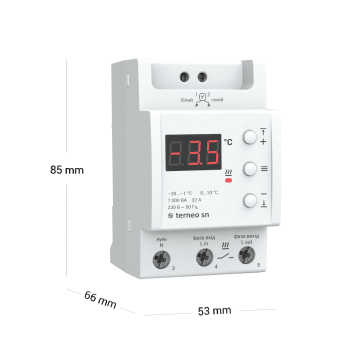

6	Основные монтажные размеры	70 х 85 х 53 мм
7	Датчик температуры	DS18B20 или NTC терморезистор 10 кОм при 25 ° С
8	Длина соед. кабеля датчика	4 м
9	Количество комбинаций под нагр., не менее	50 000 циклов
10	Количество комбинаций без нагр., не менее	100 000 циклов
11	Степень защиты	IP 20

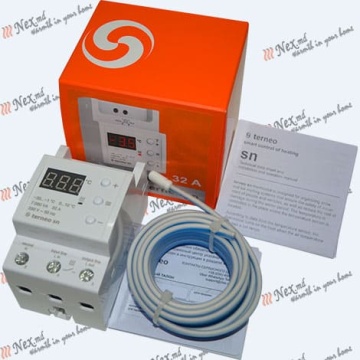

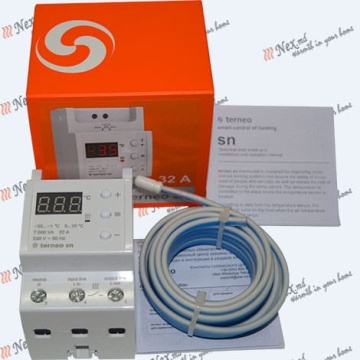

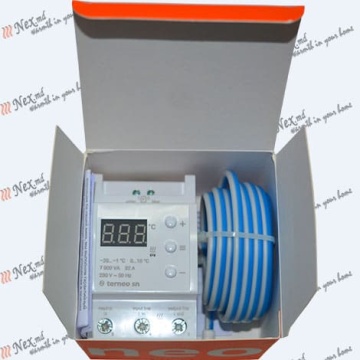

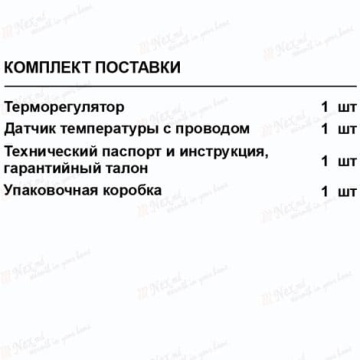

Комплект поставки:

Терморегулятор с датчиком температуры – 1 шт

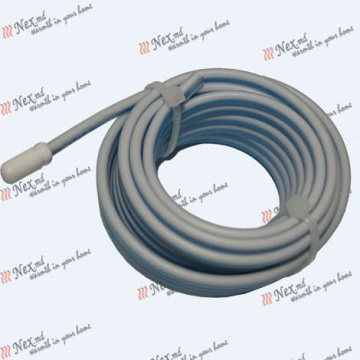

Датчик температуры с соединительным кабелем – 1 шт

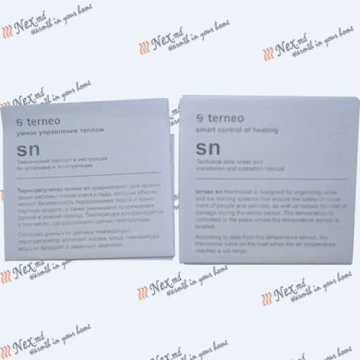

Тех. паспорт, инструкция по установке и экс-ции – 1 шт
Гарантийный талон – 1 шт

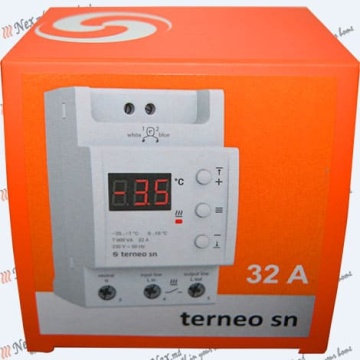

Упаковочная коробка – 1 шт

Использование терморегуляторов это:

Увеличение срока службы кабеля или нагревательной пленки (предотвращение перегрева)
Комфортный уровень температуры
Экономия электроэнергии до 30%

Инструкция по монтажу и эксплуатации терморегулятора «Terneo Sn30»:

Читать инструкциюНажмите...

Скачать инструкциюНажмите...
