Процесс установки нагревательного кабеля «MAGNUM» в стяжку на слой теплоизоляции:
![MAGNUM Cable Installation for thermal insulation 1](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_1.jpg)
![MAGNUM Cable Installation for thermal insulation 2](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_2.jpg)
-

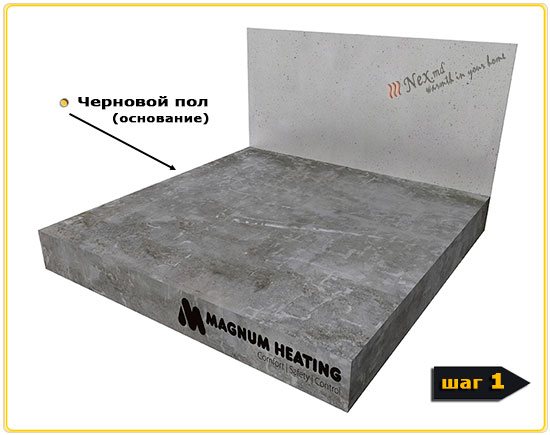

Подготовьте черновую поверхность бетонного пола, поверхность должна быть ровной и прочной, очистите от мусора, загрунтуйте.
![MAGNUM Cable Installation for thermal insulation 3](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_3.jpg)
![MAGNUM Cable Installation for thermal insulation 4](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_4.jpg)
-

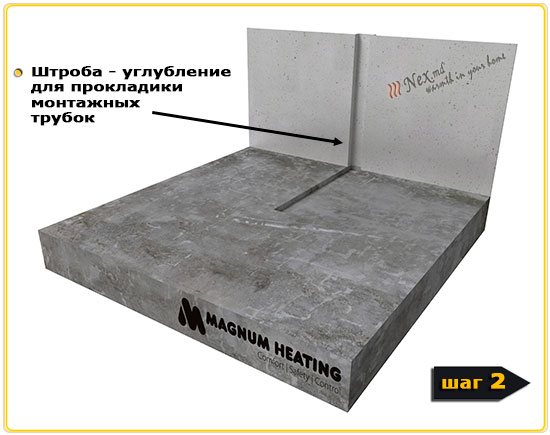

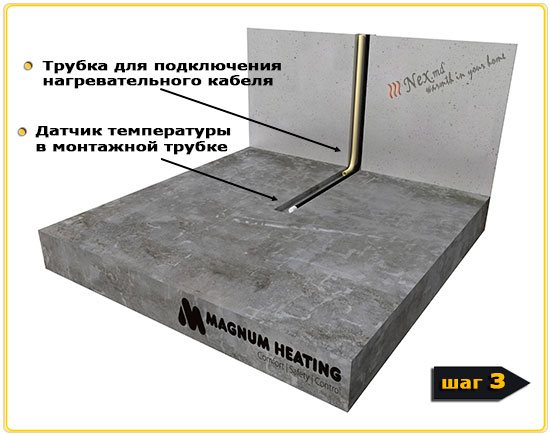

Определите место на стене для терморегулятора и установите подрозетник, от него в пол проштробите канал для двух монтажных трубок: датчика температуры и “холодного конца” кабеля «MAGNUM». (см. инструкцию - подготовительные работы)

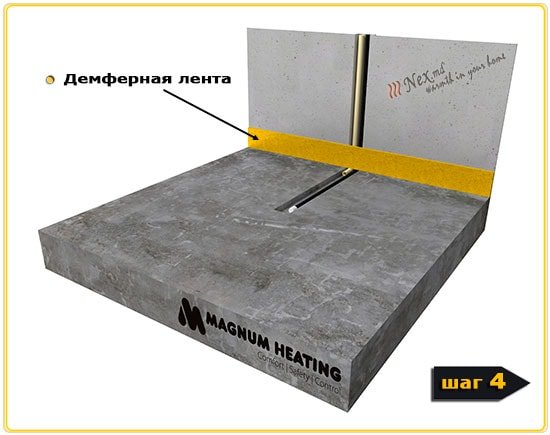

- По периметру помещения уложите демпферную ленту на стену.
![MAGNUM Cable Installation for thermal insulation 5](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_5.jpg)
![MAGNUM Cable Installation for thermal insulation 6](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_6.jpg)

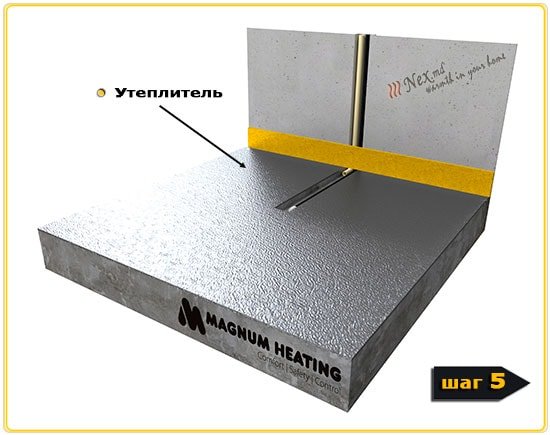

- Уложите слой теплоизоляции на пол.
- Перед началом укладки кабеля замерьте сопротивление тестером и запишите данные в контрольной карте (прилагается к инструкции).
![MAGNUM Cable Installation for thermal insulation 7](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_7.jpg)
![MAGNUM Cable Installation for thermal insulation 8](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_8.jpg)

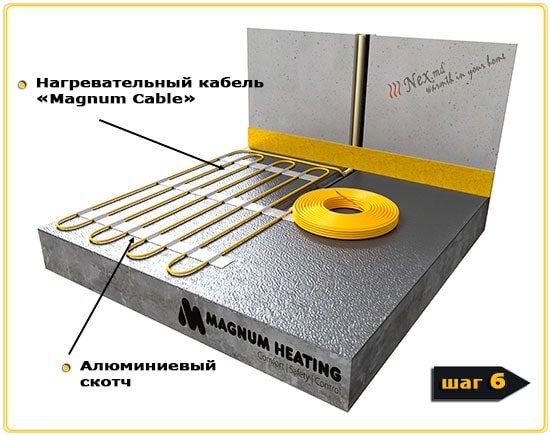

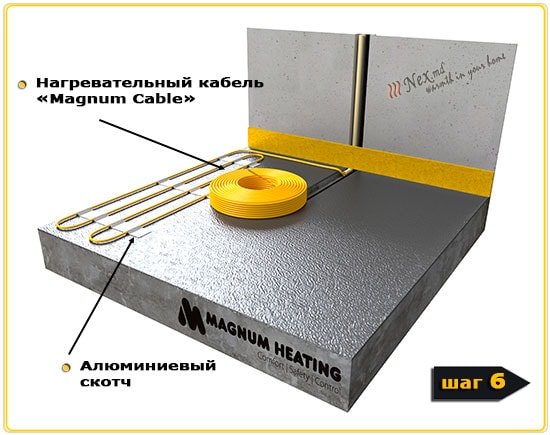

- При помощи “алюминиевого скотча” закрепите нагревательный кабель «MAGNUM» на теплоизоляции. Кабель укладывается змейкой с равными промежутками (шаг укладки определяет мощность на м²) от места соединения “SPLICE” ********* и до конца, весь кабель.
- После укладки кабеля сделайте повторный замер сопротивления и запишите, данные должны повториться.
![MAGNUM Cable Installation for thermal insulation 9](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_9.jpg)
![MAGNUM Cable Installation for thermal insulation 10](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_10.jpg)
- Убедитесь, что трубка датчика температуры расположена посередине между нагревательными кабелями и на расстоянии не менее 50 см от холодного края пола.
- Заведите датчик температуры пола в трубку до конца, убедитесь в этом немного высунув его из трубки, затем верните его обратно в трубку и закройте край колпачком или замотайте скотчем. Датчик должен свободно без напряжения перемещаться внутри трубки.

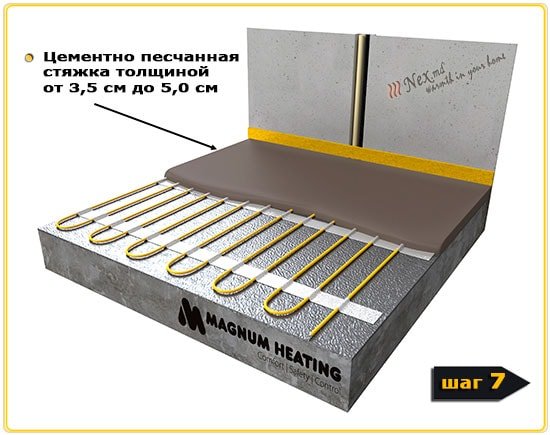

- Закройте слоем цементно-песчаного раствора с применением пластификатора толщиной от 3,5 см до 5,0 см.
![MAGNUM Cable Installation for thermal insulation11](/images/warm-floor/heating-cable/installation/RU/MAGNUM_Cable_Installation-for-thermal-insulation_11.jpg)

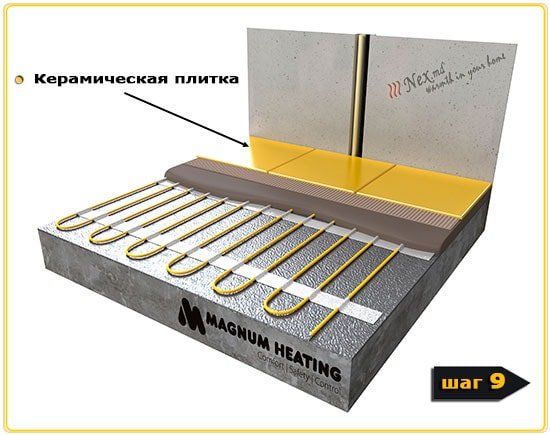

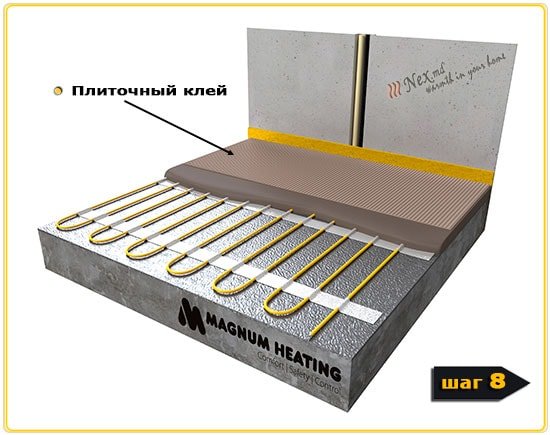

- После застывания уложите на плиточный клей плитку, или другое финишное покрытие. Для ламинированного паркета используйте специальную подложку для теплого пола с перфорацией.
- Только после полного высыхания всех слоев, замерьте еще раз сопротивление и запишите, данные должны повториться. Подключите терморегулятор для теплого пола согласно инструкции к терморегулятору (идет в комплекте с терморегулятором). Теперь систему теплый пол можно включить на плавный разогрев.
ВНИМАНИЕ !
Данная информация предоставлена в ознакомительных целях и может быть использована только как дополнение к основной инструкции по монтажу и эксплуатации нагревательного кабеля “MAGNUM CABLE” идущей в комплекте с нагревательным кабелем. Внимание! Данная информация применима только к нагревательным кабелям “MAGNUM CABLE” и к нагревательным кабелям других производителей никак не относится.
