Соединение силового (электрического) кабеля с нагревательным кабелем

фото набор инструментов

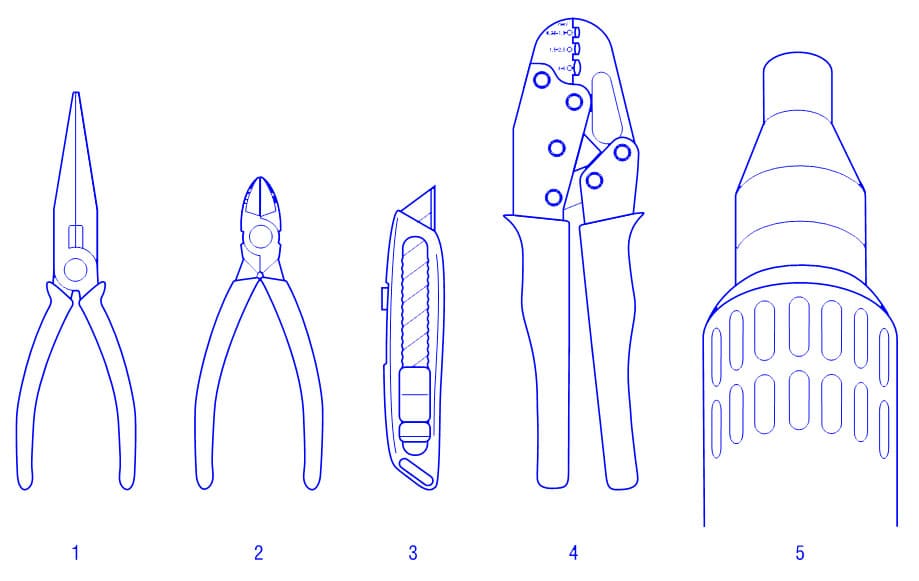

Для монтажа понадобятся следующие инструменты:

  1. Пассатижи
  2. Инструмент для снятия изоляции
  3. Нож
  4. Клещи обжимные
  5. Технический фен

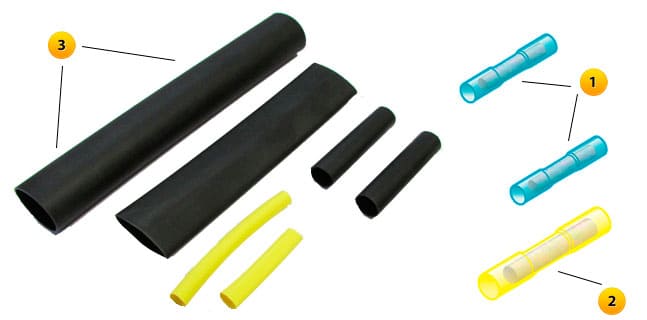

Приготовьте соединительный комплект, состоящий из:

  1. Соединительные гильзы в термоусаживаемой трубке (Например, синего или черного цвета, диаметром: 1,5 — 2,5 мм) — 2 шт.
  2. Соединительные гильзы в термоусаживаемой трубке (Например, желтого или зеленого цвета, диаметром: 4 — 6 мм) — 1 шт.

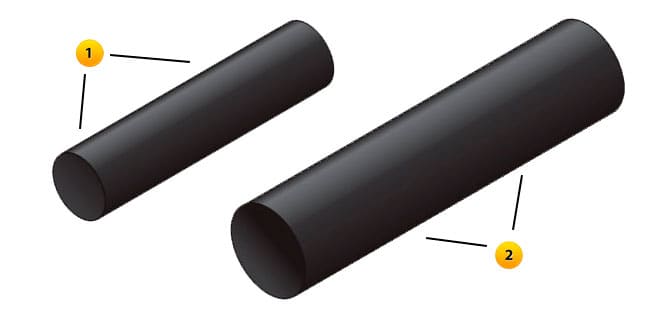

  3. Термоусаживаемая трубка ( желтая – 2 шт, черная – 3 шт, черная с клеевым составом 1 - шт). Цвета могут отличаться. Купить комплект можно здесь...
фото набор подключения

Выполните последовательно следующие действия:

1 шаг

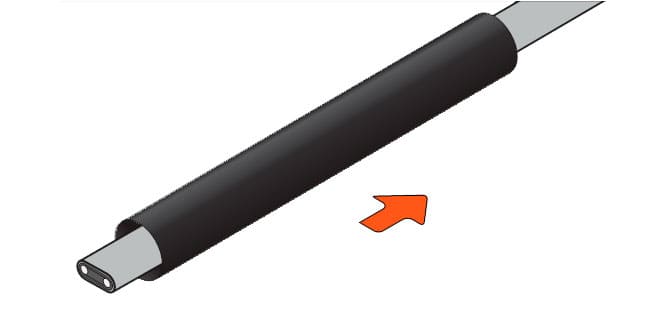

Термоусаживаемую трубку диаметром: 16—18 мм, длинной 12 см оденьте на нагревательный кабель

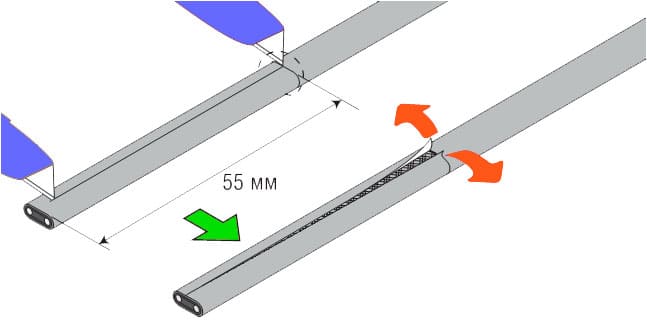

2 шаг

Аккуратно разрежьте и снимите внешнюю оболочку нагревательного кабеля

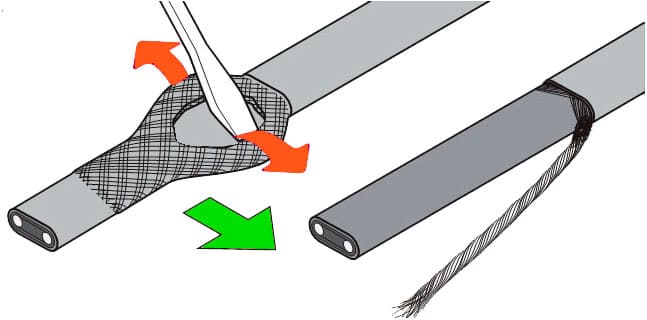

3 шаг

Расплетите оплетку нагревательного кабеля и сплетите её вместе чтобы получился жгут

4 шаг

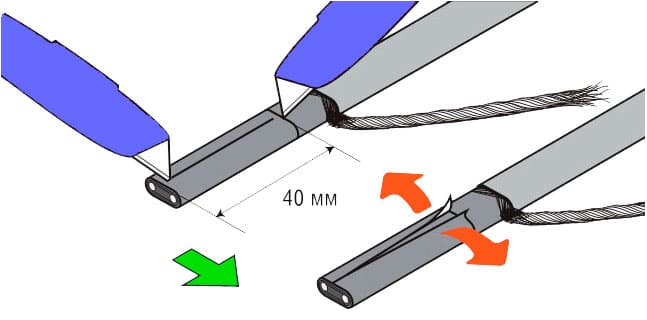

Внутреннюю изоляцию нагревательного кабеля снимите до нагревательной матрицы

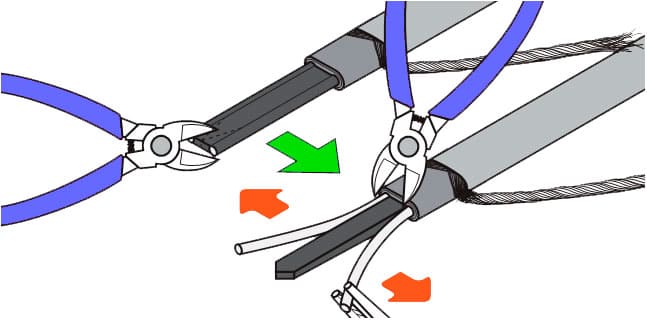

5 шаг

Очистите жилы кабеля от нагревательной матрицы

6 шаг

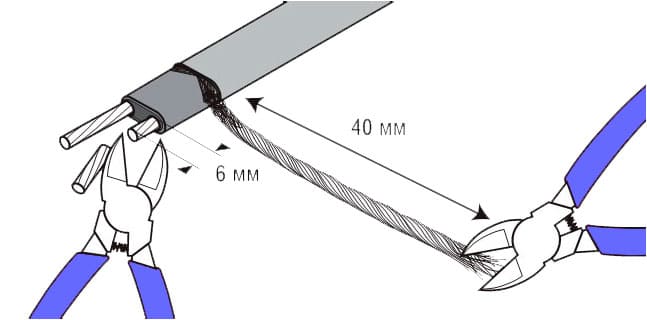

Обрежьте кончик оплетки кабеля и обрежьте нагревательные жилы ступенькой для соединения с обжимными гильзами

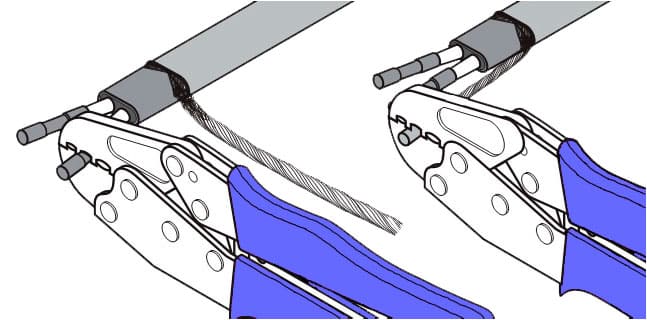

7 шаг

Оденьте синие гильзы на жилы кабеля, а желтую гильзу оденьте на оплетку кабеля и зажмите обжимными клещами

8 шаг

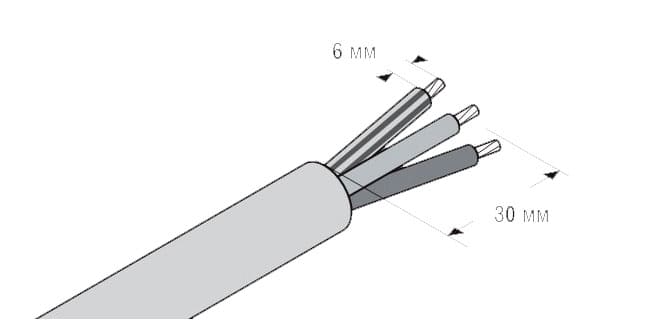

Зачистите от изоляции концы электрического (силового) кабеля

9 шаг

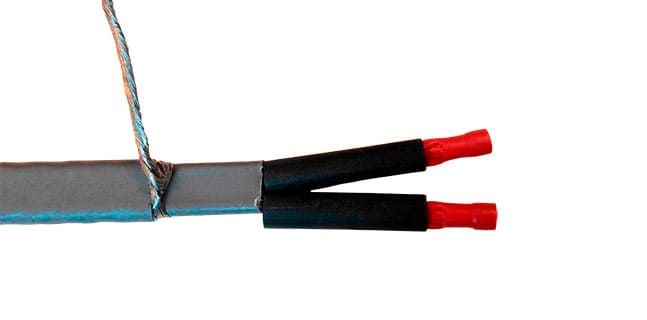

Оденьте две термоусаживаемые трубки на токопроводящие жилы в направлении нагревательного кабеля, они должны доходить примерно до середины гильз

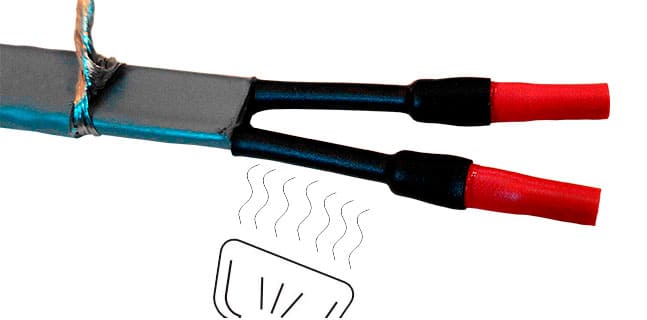

10 шаг

Нагрейте техническим феном концы термоусаживаемой трубки до их полного примыкания к изоляции кабелей

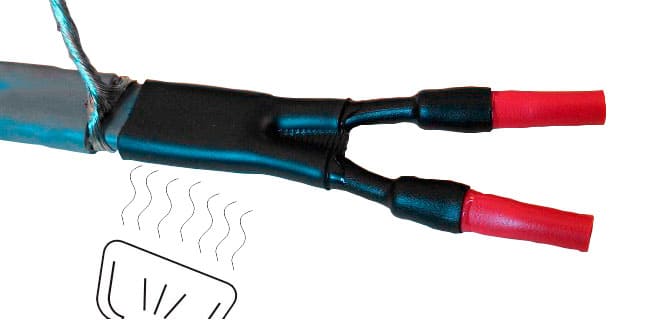

11 шаг

Термоусаживаемую трубку оденьте на греющий кабель до оплетки и внешней изоляции так, чтобы она закрыла место, из которого, выходят жилы, Нагрейте феном и зажмите середину плоскогубцами

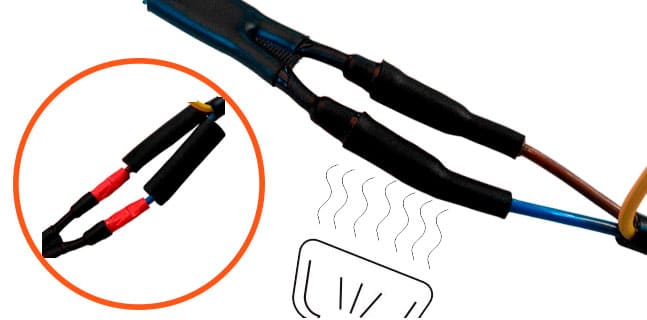

12 шаг

Соедините электрический кабель с греющим кабелем, зажмите гильзы, оденьте термоусаживаемую трубку примерно до середины гильз, Нагрейте феном

13 шаг

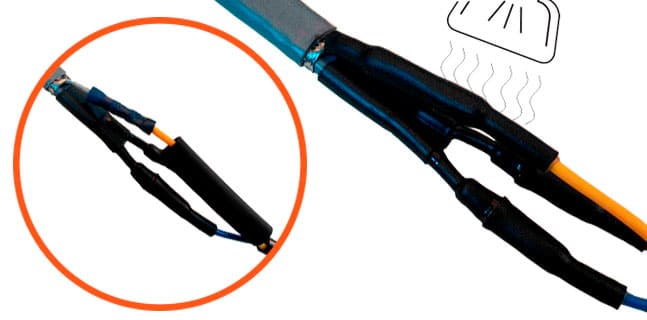

Вставьте в гильзу провод заземления с одной стороны и оплетку с другой, зажмите гильзу, наденьте термоуса-живаемую трубку, нагрейте феном

14 шаг

Сдвиньте термоусаживаемую трубку длинной 12 см на сделанное соединение и нагрейте её феном, чтобы она полностью прилегала к изоляции

Узнайте

Как сделать изоляцию окончания (концов) нагревательного кабеля
