1935.00 Lei 2150.00 Lei
10% скидка

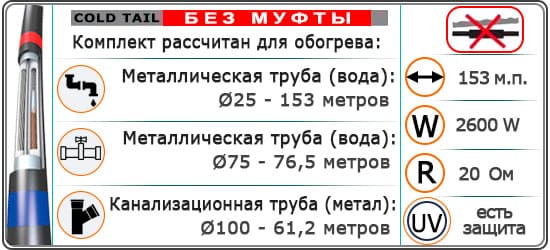

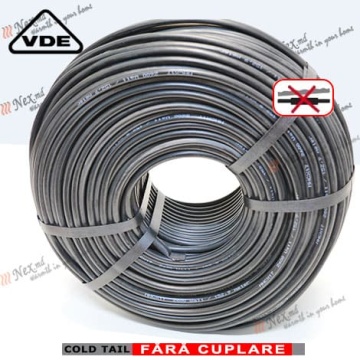

Комплект резистивного нагревательного кабеля «Black Cable 2600 W - MHC 17» применяется для обогрева:
 | чугунной или металлической трубы водопроводной или канализационной, под - утеплитель 10 мм. | |
|---|---|---|
| диаметр трубы | длина, метров | |
| Ø 25 | 153 метра | |
| Ø 32 | 153 метра | |
| Ø 50 | 109 метров | |
| Ø 75 | 76,5 метров | |
| Ø 100 | 61,2 метра | |
| Ø 150 | 43,7 метра | |
| Ø 200 | 34,0 метра | |

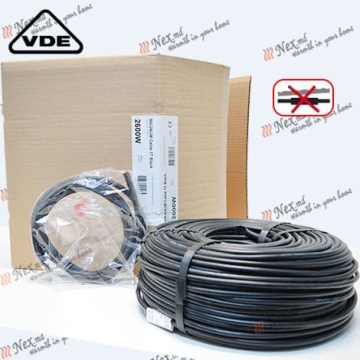

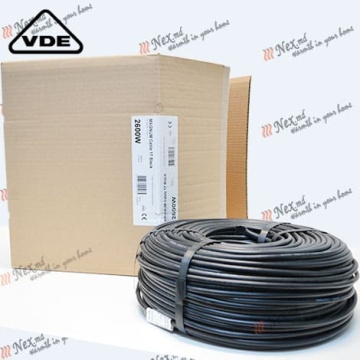

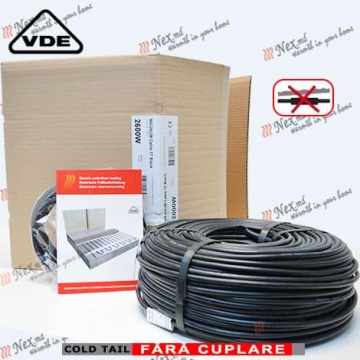

Комплект поставки:

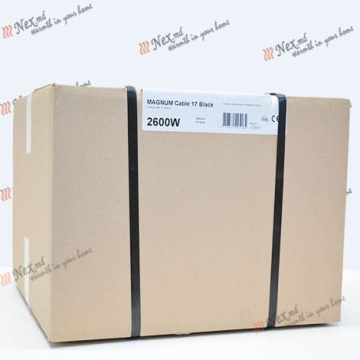

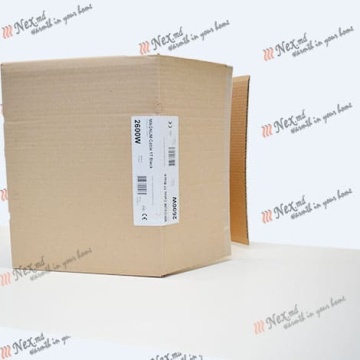

- Коробка (коробка 410х410х210мм) - 1 шт.

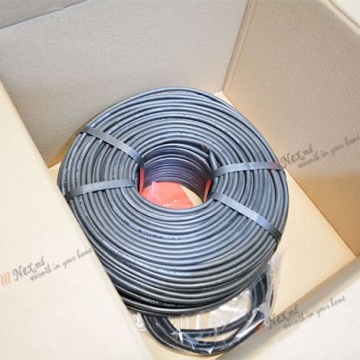

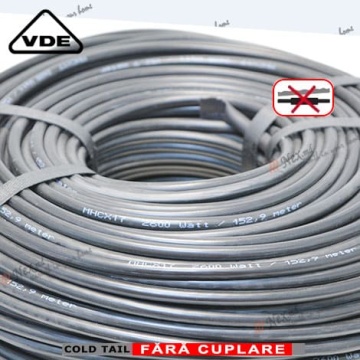

- Нагревательный кабель Black Cable 2600 W - MHC 17 - 1 шт.
- Монтажная трубка - 1 шт.
- Инструкция по монтажу и эксплуатации - 1 шт.
Технические характеристики комплекта:
- Длина кабеля: - 153 м¹
- Напряжение сети: - 220-230 Вольт; 50-60 Hz
- Сопротивление: - при 20°С, ±10% - 20 Oм
- Мощность комплекта: 2600 Ватт
"C&F Technics Black Cable MHC 17" это резистивный греющий кабель для обогрева труб. Продается готовыми комплектами определенной длинны. Соединение нагревательной жилы с электрическим проводом выполненно в заводских условиях, комплект готов к подключению.
В отличие от саморегулирующих, резистивный кабель привлекает своей ценой и возможностью использования большего радиуса изгиба. Но пользуясь такими преимуществами надо помнить:
1)- резистивный кабель нельзя удлинять или укорачивать, он должен быть той длинны которая предусмотрена комплектом.
2)- мощность резистивного кабеля всегда постоянна и одинакова по всей длине, поэтому необходимо контролировать температуру при помощи термостата и датчика температуры - это обязательное условие.
3)- пересечение, касание и наложение резистивных греющих кабелей не допустимо, нельзя укладывать нагревательный кабель ближе чем пять сантиметров друг к другу.
Резистивный кабель для обогрева труб допускается применять лишь на тех участках металлических труб где одинаковые условия и тепло потери. В том случае, когда необходимо обогреть металлическую трубу большой длины с разными тепло потерями по ее протяжённости, лучшие использовать саморегулирующийся нагревательный кабель.
ВНИМАНИЕ!
Применять резистивный нагревательный кабель "C&F Technics Black Cable MHC 17" для обогрева пластиковых труб НЕЛЬЗЯ! Применять можно только для обогрева металлических труб. Для обогрева пластиковой трубы - используйте саморегулирующийся нагревательный кабель.
Общие технические характеристики для греющего кабеля "C&F Technics Black Cable MHC 17"
- Нагревательный провод: многожильный
- Полная защита: алюминиевой оболочкой
- Сопротивление провода: Хром/Никель
- Изоляция: из сшитого полиэтилена (XLPE)
- Защитное покрытие: из черного ПВХ
- Толщина кабеля: ±7 мм
- Степень защиты: IPX7
- Питание: 230 В/50 Гц
- Максимальная температура поверхности: 80°С
- Заземление: проводник твердотельный 1,0 мм, луженая медь
- Металлический экран: алюминиевая фольга + провод заземления
- Сертификация: одобрено VDE
Короткая справка - Примеры расчета резистивного греющего кабеля: "C&F Technics Black Cable MHC 17"
Пример расчета для магистрали водопровода с задвижками, фланцами и коленом!
Длина магистрального водопровода 15 метров, диаметр трубы 100 мм, 2 фланца и задвижка. Будет утеплён полистиролом толщиной 10 мм, максимально низкая температура -18 С. Согласно Таблицы, ищем пересечение по данным параметрам, получаем значение 2,5 + на каждый фланец 3 диаметра трубы, на задвижку петлю. Получаем 15 м * 2,5 + 2 фланца * (3 * 100 мм) + 0,3 м петля задвижки = 38,4 метра кабеля. Ближайший комплект кабеля 41 метр, ого необходимо полностью разместить равномерно на трубе, для этого на 1 метр трубы надо намотать 2,6 метра кабеля. Нагревательный резистивный кабель не должен касаться или пересекаться между собой. Подключаем кабель через терморегулятор, а датчик размещаем между нагревательными кабелями посередине.
Пример расчета для канализационной трубы!
Для обогрева канализационной трубы Ø 75 мм, которая в виду особенностей проходит под землей выше точки промерзания. Длина трубы с учетом большего радиуса колен примерно 8,5 метров. Трубу закроем утеплителем толщиной 10 мм, максимально низкая температура -18 С. Согласно Таблицы ищем пересечение по данным параметрам, получаем значение 2.0, сделаем монтаж следующим образом протянем 2 параллельные линии кабеля и прикрепим к нижней части трубы согласно инструкции. В этом случае нам понадобится 8,5 м х 2 = 17 м, подойдет комплект 300 вт, на 17,6 метра. Нагревательный резистивный кабель не должен касаться или пересекаться между собой. Подключаем кабель через терморегулятор, а датчик размещаем между нагревательными кабелями посередине.
Таблица расчетов применения резистивного кабеля мощностью 17 вт, для обогрева металлической или чугунной трубы разного диаметра с утеплителем разной толщины.
Коэффициент длины кабеля мощностью 17 ватт/м, на 1 метр длины трубы зависит от диаметра трубы и толщины изоляции и подбирается согласно таблицы:
| Макс. низкая температура наружного воздуха | Толщина утеплителя, мм (теплопроводность 0,04) | Диаметр трубы | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½" 15 мм | ¾" 20 мм | 1" 25 мм | 1¼" 32 мм | 1½" 40 мм | 2" 50 мм | 2½" 65 мм | 3" 80 мм | 4" 100 мм | 6" 150 мм | 8" 200 мм | ||
| - 15° | 10 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 1,7 | 2,4 | 3 |
| 20 | - | - | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,3 | 1,7 | |
| 30 | - | - | - | - | - | 0,4 | 0,5 | 0,5 | 0,6 | 1 | 1,2 | |
| - 25° | 10 | 0,6 | 0,7 | 0,9 | 1 | 1,2 | 1,4 | 1,7 | 2 | 2,5 | 3,6 | 4,6 |
| 20 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,1 | 1,4 | 2 | 2,5 | |
| 30 | - | - | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,4 | 1,8 | |
| 50 | - | - | - | - | - | 0,4 | 0,5 | 0,6 | 0,7 | 1 | 1,1 | |
При коэффициенте меньше 1, длина кабеля = длине трубы, обязателен контроль температуры в месте нагрева. Допускается применение кабеля с меньшей мощностью.
При коэффициенте = 2,3,4 и т.д. прокладывается 2,3,4 параллельные линии нагревательного кабеля или более мощный кабель (например, 30 вт/м).
Обратите внимание: что бы правильно подобрать резистивный нагревательный кабель для обогрева надо знать из чего изготовлена труба, диаметр и наличие теплоизоляции, температуры в регионе.
Фотогалерея:
Обогрев металлической водопроводной трубы
Лопнула труба при замерзании
Обогрев металлического резервуара
Обогрев металлического резервуара + утепление
Обогрев металлического трубопровода
Обогрев цистерны
Греющий кабель для обогрева крана
Обогрев трубы водопровода греющим кабелем
Обогрев арматуры
Монтаж греющего кабеля на цистерну
Подключение нагревательных кабелей
Утепление трубы для канализации
Обогрев определенного узла водопровода
Обогрев распределительного узла
Обогрев распределительного узла 2
Монтаж термостата на трубе
Обогрев резервуара
Обогрев резервуара 2
Установка греющего кабеля на водопроводный кран
Выберите ваш комплект «Black Cable - MHC 17»:
Тип (Модель), | Размер | Сопротивление при 20 °С ± 10% Ом | Сила тока, А |
| Black Cable 300 W-MHC17 | 17 м | 177 | 1,3 |
| Black Cable 500 W-MHC17 | 30 м | 109 | 2,1 |
| Black Cable 700 W-MHC17 | 42 м | 76 | 3,0 |
| Black Cable 1000 W-MHC17 | 59 м | 53 | 4,3 |
| Black Cable 1250 W-MHC17 | 73 м | 42 | 5,4 |
Тип (Модель), | Размер | Сопротивление при 20 °С ± 10% Ом | Сила тока, А |
| Black Cable 1700 W-MHC17 | 100 м | 31 | 7,4 |
| Black Cable 2100 W-MHC17 | 124 м | 25 | 9,1 |
| Black Cable 2600 W-MHC17 | 153 м | 20 | 11,3 |
| Black Cable 2900 W-MHC17 | 171 м | 18 | 12,8 |
| Black Cable 3300 W-MHC17 | 194 м | 16 | 14,3 |
