Резистивный кабель для обогрева труб 2900w-mhc17 Black

Резистивный кабель для обогрева труб 2900w-mhc17 Black -

Цена: 5896.00 Lei 6486.00 Lei
Этот товар на складе, в наличии
Количество:

На этот товар бесплатная доставка почтой в любой регион Молдовы

с бесплатной доставкой

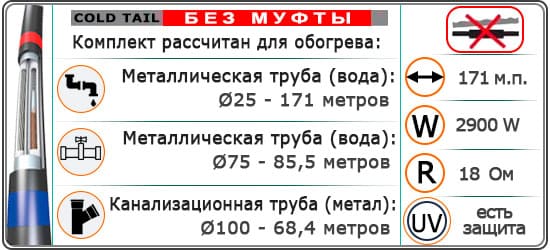

Комплект резистивного нагревательного кабеля «Black Cable 2900 W - MHC 17» применяется для обогрева:

Обогрев металлической или чугунной трубы  чугунной или металлической трубы водопроводной или канализационной, под - утеплитель 10 мм.
диаметр трубы     длина, метров
Ø 25 171 метр
Ø 32 171 метр
Ø 50 122 метра
Ø 75 85,5 метров
 Ø 100 68,4 метра
 Ø 150  48,8 метра
 Ø 200  38,0 метров

Комплект поставки:

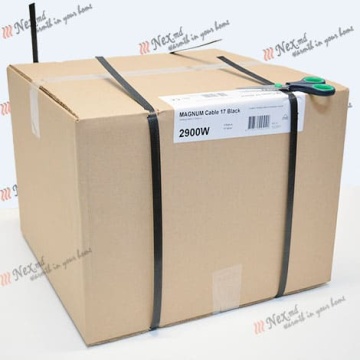

  • Коробка (коробка 410х410х210мм) - 1 шт.
  • Нагревательный кабель Black Cable 2900 W - MHC 17 - 1 шт.
  • Монтажная трубка  - 1 шт.
  • Инструкция по монтажу и эксплуатации - 1 шт.

Технические характеристики комплекта:

  • Длина кабеля: - 171 м¹
  • Напряжение сети: - 220-230 Вольт; 50-60 Hz
  • Сопротивление: - при 20°С, ±10% - 18 Oм
  • Мощность комплекта: 2900 Ватт

metal heating pipe   "C&F Technics Black Cable MHC 17" это резистивный греющий кабель для обогрева труб. Продается готовыми комплектами определенной длинны. Соединение нагревательной жилы с электрическим проводом выполненно в заводских условиях, комплект готов к подключению.

  В отличие от саморегулирующих, резистивный кабель привлекает своей ценой и возможностью использования большего радиуса изгиба. Но пользуясь такими преимуществами надо помнить:

 1)- резистивный кабель нельзя удлинять или укорачивать, он должен быть той длинны которая предусмотрена комплектом.

 2)- мощность резистивного кабеля всегда постоянна и одинакова по всей длине, поэтому необходимо контролировать температуру при помощи термостата и датчика температуры - это обязательное условие.

 3)- пересечение, касание и наложение резистивных греющих кабелей не допустимо, нельзя укладывать нагревательный кабель ближе чем пять сантиметров друг к другу.

  Резистивный кабель для обогрева труб допускается применять лишь на тех участках металлических труб где одинаковые условия и тепло потери. В том случае, когда необходимо обогреть металлическую трубу большой длины с разными тепло потерями по ее протяжённости, лучшие использовать саморегулирующийся нагревательный кабель.

ВНИМАНИЕ!

  Применять резистивный нагревательный кабель "C&F Technics Black Cable MHC 17" для обогрева пластиковых труб НЕЛЬЗЯ! Применять можно только для обогрева металлических труб. Для обогрева пластиковой трубы - используйте саморегулирующийся нагревательный кабель.

Структура и устройство - Black Cable Black Cable MHC 17

Общие технические характеристики для греющего кабеля "C&F Technics Black Cable MHC 17"

  • Нагревательный провод: многожильный
  • Полная защита: алюминиевой оболочкой
  • Сопротивление провода: Хром/Никель
  • Изоляция: из сшитого полиэтилена (XLPE)
  • Защитное покрытие: из черного ПВХ
  • Толщина кабеля: ±7 мм
  • Степень защиты: IPX7
  • Питание: 230 В/50 Гц
  • Максимальная температура поверхности: 80°С
  • Заземление: проводник твердотельный 1,0 мм, луженая медь
  • Металлический экран: алюминиевая фольга + провод заземления
  • Сертификация: одобрено VDE

Короткая справка - Примеры расчета резистивного греющего кабеля: "C&F Technics Black Cable MHC 17"

Пример расчета для магистрали водопровода с задвижками, фланцами и коленом!

  Длина магистрального водопровода 15 метров, диаметр трубы 100 мм, 2 фланца и задвижка. Будет утеплён полистиролом толщиной 10 мм, максимально низкая температура -18 С. Согласно Таблицы, ищем пересечение по данным параметрам, получаем значение 2,5 + на каждый фланец 3 диаметра трубы, на задвижку петлю. Получаем 15 м * 2,5 + 2 фланца * (3 * 100 мм) + 0,3 м петля задвижки = 38,4 метра кабеля. Ближайший комплект кабеля 41 метр, ого необходимо полностью разместить равномерно на трубе, для этого на 1 метр трубы надо намотать 2,6 метра кабеля. Нагревательный резистивный кабель не должен касаться или пересекаться между собой. Подключаем кабель через терморегулятор, а датчик размещаем между нагревательными кабелями посередине.

Пример расчета для канализационной трубы!

  Для обогрева канализационной трубы Ø 75 мм, которая в виду особенностей проходит под землей выше точки промерзания. Длина трубы с учетом большего радиуса колен примерно 8,5 метров. Трубу закроем утеплителем толщиной 10 мм, максимально низкая температура -18 С. Согласно Таблицы ищем пересечение по данным параметрам, получаем значение 2.0, сделаем монтаж следующим образом протянем 2 параллельные линии кабеля и прикрепим к нижней части трубы согласно инструкции. В этом случае нам понадобится 8,5 м х 2 = 17 м, подойдет комплект 300 вт, на 17,6 метра. Нагревательный резистивный кабель не должен касаться или пересекаться между собой. Подключаем кабель через терморегулятор, а датчик размещаем между нагревательными кабелями посередине.

Таблица расчетов применения резистивного кабеля мощностью 17 вт, для обогрева металлической или чугунной трубы разного диаметра с утеплителем разной толщины.

  Коэффициент длины кабеля мощностью 17 ватт/м, на 1 метр длины трубы зависит от диаметра трубы и толщины изоляции и подбирается согласно таблицы:

Макс. низкая температура наружного воздуха Толщина утеплителя, мм (теплопроводность 0,04) Диаметр трубы
½" 15 мм ¾" 20 мм 1" 25 мм 1¼" 32 мм 1½" 40 мм 2" 50 мм 2½" 65 мм 3" 80 мм 4" 100 мм 6" 150 мм 8" 200 мм
- 15° 10 0,4 0,5 0,6 0,7 0,8 1 1,1 1,4 1,7 2,4 3
20 - - 0,4 0,5 0,5 0,6 0,7 0,8 1 1,3 1,7
30 - - - - - 0,4 0,5 0,5 0,6 1 1,2
- 25° 10 0,6 0,7 0,9 1 1,2 1,4 1,7 2 2,5 3,6 4,6
20 0,4 0,5 0,5 0,6 0,7 0,8 1 1,1 1,4 2 2,5
30 - - 0,4 0,5 0,5 0,6 0,7 0,8 1 1,4 1,8
50 - - - - - 0,4 0,5 0,6 0,7 1 1,1

  При коэффициенте меньше 1, длина кабеля = длине трубы, обязателен контроль температуры в месте нагрева. Допускается применение кабеля с меньшей мощностью.

  При коэффициенте = 2,3,4 и т.д. прокладывается 2,3,4 параллельные линии нагревательного кабеля или более мощный кабель (например, 30 вт/м).

Обратите внимание: что бы правильно подобрать резистивный нагревательный кабель для обогрева надо знать из чего изготовлена труба, диаметр и наличие теплоизоляции, температуры в регионе.

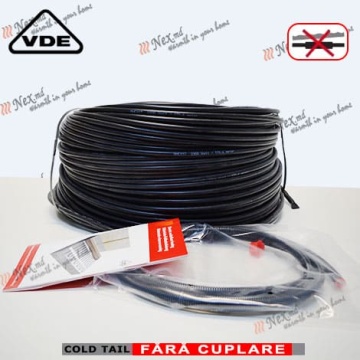

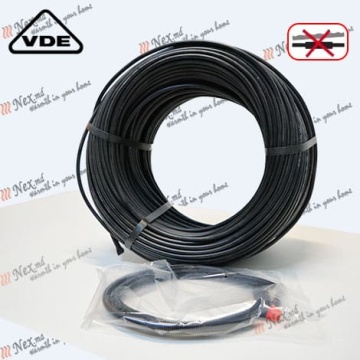

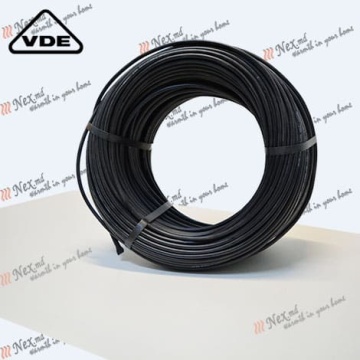

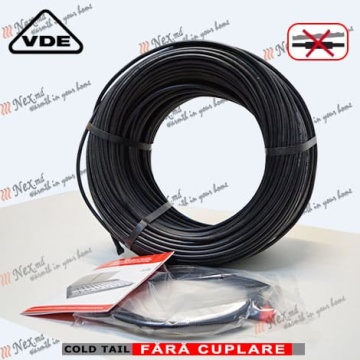

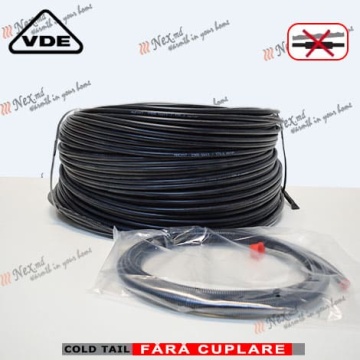

Фотогалерея:

Выберите ваш комплект «Black Cable - MHC 17»:

Тип (Модель),
мощность

Размер Сопротивление при 20 °С ± 10%
Ом
Сила тока,
А
  Black Cable 300 W-MHC17 17 м 177  1,3
  Black Cable 500 W-MHC17 30 м 109  2,1
  Black Cable 700 W-MHC17 42 м 76  3,0
  Black Cable 1000 W-MHC17 59 м 53  4,3
  Black Cable 1250 W-MHC17 73 м 42  5,4

Тип (Модель),
мощность

Размер Сопротивление при 20 °С ± 10%
Ом
Сила тока,
А
  Black Cable 1700 W-MHC17 100 м 31  7,4
  Black Cable 2100 W-MHC17 124 м 25  9,1
  Black Cable 2600 W-MHC17 153 м 20  11,3
  Black Cable 2900 W-MHC17 171 м 18  12,8
  Black Cable 3300 W-MHC17 194 м 16  14,3
