    Определите тип системы. Сделайте правильный выбор исходя из условий применения и типа финишного покрытия:

    ОБРАТИТЕ ВНИМАНИЕ !!!

      При планировании и расчете, мы настоятельно рекомендуем учитывать следующее факторы:
    • свободная высота в случае потолочного отопления
    • технические параметры строительных конструкций
    • назначение помещения и необходимая температура
    • определите, требуется ли основной или комфортный обогрев
    • тип и толщина планируемого материала отделки в случае подогрева пола
    • при планировании как источника основного обогрева необходимо рассчитать тепло производительность (мощность) системы с учетом энергетических и теплоизоляцион - ных свойств здания. Значения теплоизоляции, вертикальных конструкций (окна, двери), отверстий, климатическое положение и т.д. определяют фактические потери тепла. Используйте паспорт класса энергоэффективности здания, воспользуйтесь таблицей №1 для выбора вашей категории.

    Таблица №1

    иллюстрирует пригодность применения пленочных нагревателей HEATMAX в зданиях различной категории энерго эффективности

    Таблица №2

    пригодности применения пленочных нагревателей HEATMAX по типу системы

    ВЫБЕРИТЕ ТИП СИСТЕМЫ

    Системы ПО «HEATMAX» устанавливаются в соответствии с требованиями пользователей. Исходя из условий применения и типа покрытий выберите свой тип системы:

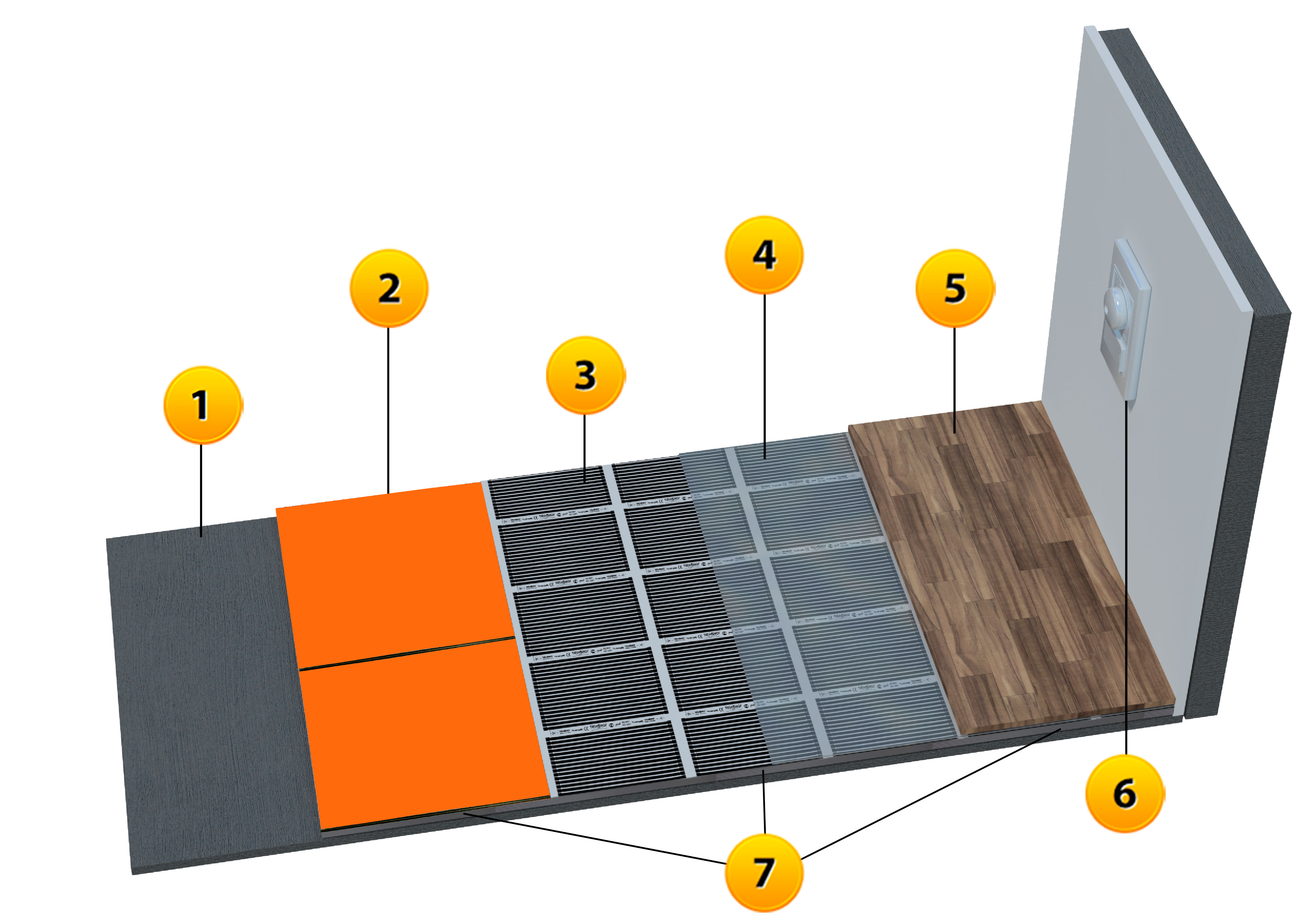

    Тип системы №1

    Напольный обогрев под ламинат, паркетную доску, иные похожего типа покрытия…

    1. Существующее выровненное основание (при основном обогреве система должна быть установлена на промежуточной плите или изолированной базовой плите).
    2. Утеплитель. Плиты XPS из полистирола толщиной 3-6 мм, закрепленные липкой лентой по всей поверхности.
    3. Нагревательная пленка «HEATMAX», закрепленная липкой лентой к утеплителю.
    4. Влагозащитный барьер из полиэтиленового покрытия по всей поверхности толщиной 150-200 мКм.
    5. Ламинат, паркетная доска, иные похожего типа покрытия толщиной 4-14 мм, подходящие для полов с подогревом.
    6. Терморегулятор или термостат для контроля и управления температурой нагрева.
    7. Монтажные трубки, электрические провода, датчик ограничения температуры встроены в заранее подготовленные штробы и в утеплитель XPS. Схема подключения двусторонняя или через распред. коробку.

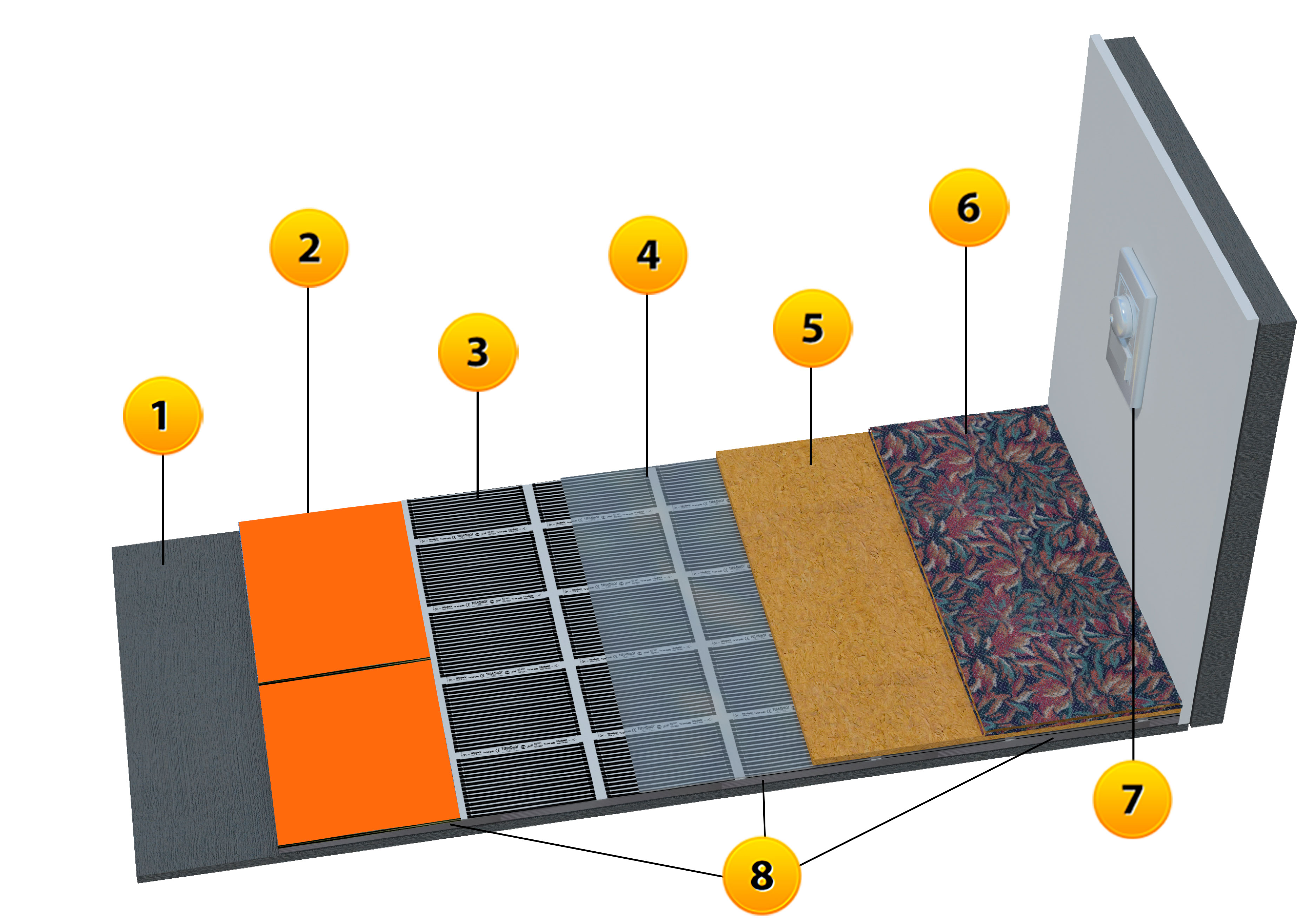

    Тип системы №2

    Напольный обогрев под линолеум, ковролин, иные похожего типа покрытия…

    1. Существующее выровненное основание (при основном обогреве система должна быть установлена на промежуточной плите или изолированной базовой плите).
    2. Утеплитель. Плиты XPS из полистирола толщиной 3-6 мм, закрепленные липкой лентой по всей поверхности.
    3. Нагревательная пленка «HEATMAX», закрепленная липкой лентой к утеплителю.
    4. Влагозащитный барьер из полиэтиленового покрытия по всей поверхности толщиной 150-200 мКм.
    5. ДВП или иные похожего типа материалы толщиной 2-6 мм.
    6. Линолеум, ковролин, иные похожего типа покрытия толщиной 4-10 мм, подходящие для полов с подогревом.
    7. Терморегулятор или термостат для контроля и управления температурой нагрева.
    8. Монтажные трубки, электрические провода, датчик ограничения температуры встроены в заранее подготовленные штробы и в утеплитель XPS. Схема подключения двусторонняя или через распред. коробку.

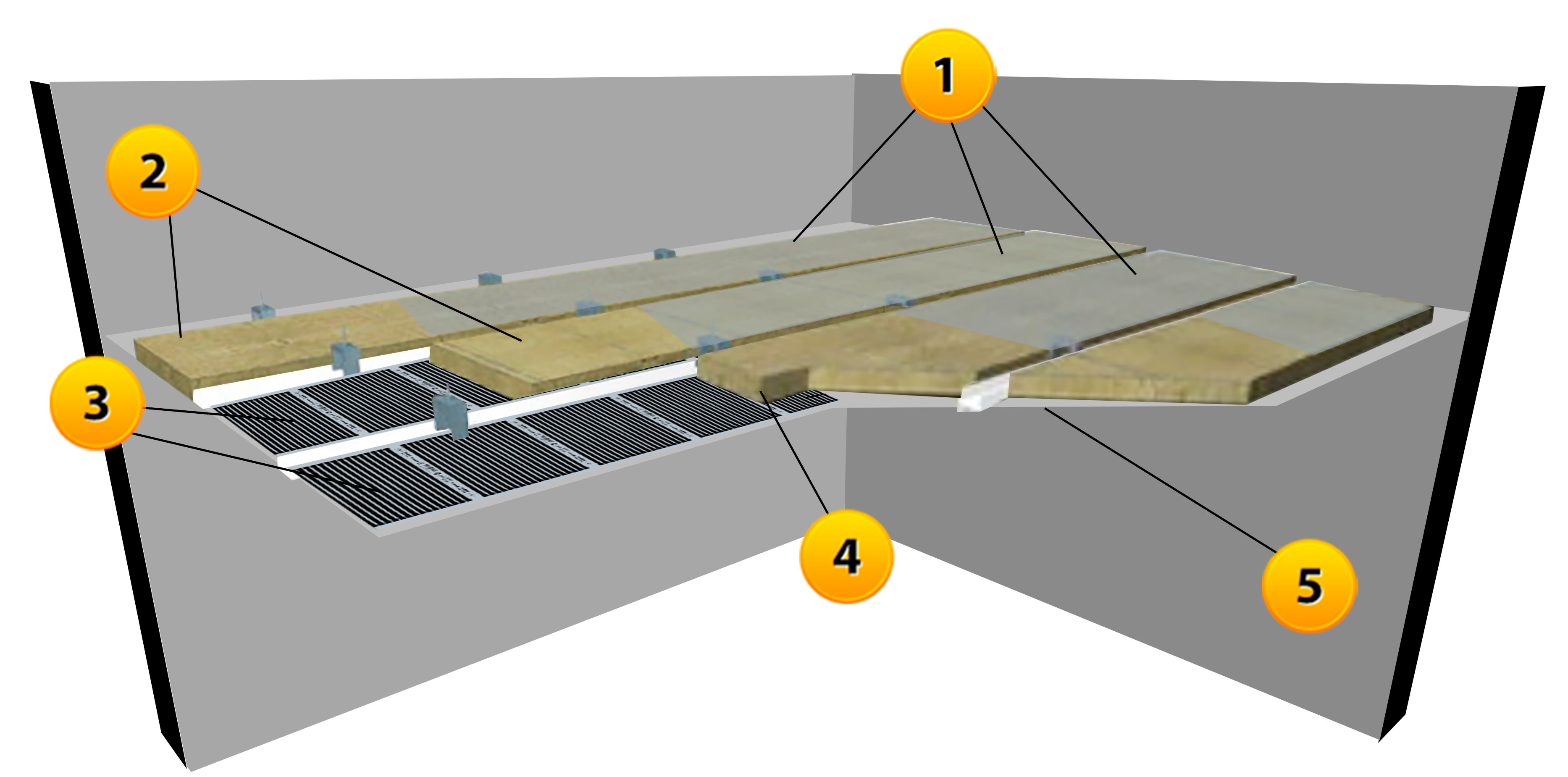

    Тип системы №3

    Потолочный обогрев. Подходит любой потолок с минимальной свободной высотой 100 мм.

    1. Влагозащитный слой из полиэтиленового покрытия по всей поверхности толщиной от 150 мКм.
    2. Негорючий утеплитель из каменной ваты толщиной 2-10 см, установленный внутри гипсокартонных профилей.
    3. Нагревательная пленка «HEATMAX» закреплённая силовой лентой параллельно профилям из гипсокартонна.
    4. Монтажные трубки, электрические провода, датчик ограничения температуры на поверхности нагревательной пленки и заземление фиксируется силовой лентой к структуре потолка.
    5. Негорючее гипсокартонное покрытие с поверхностной обработкой пластиковой сеткой для армирования. Схема подключения односторонняя или через распред. коробку.

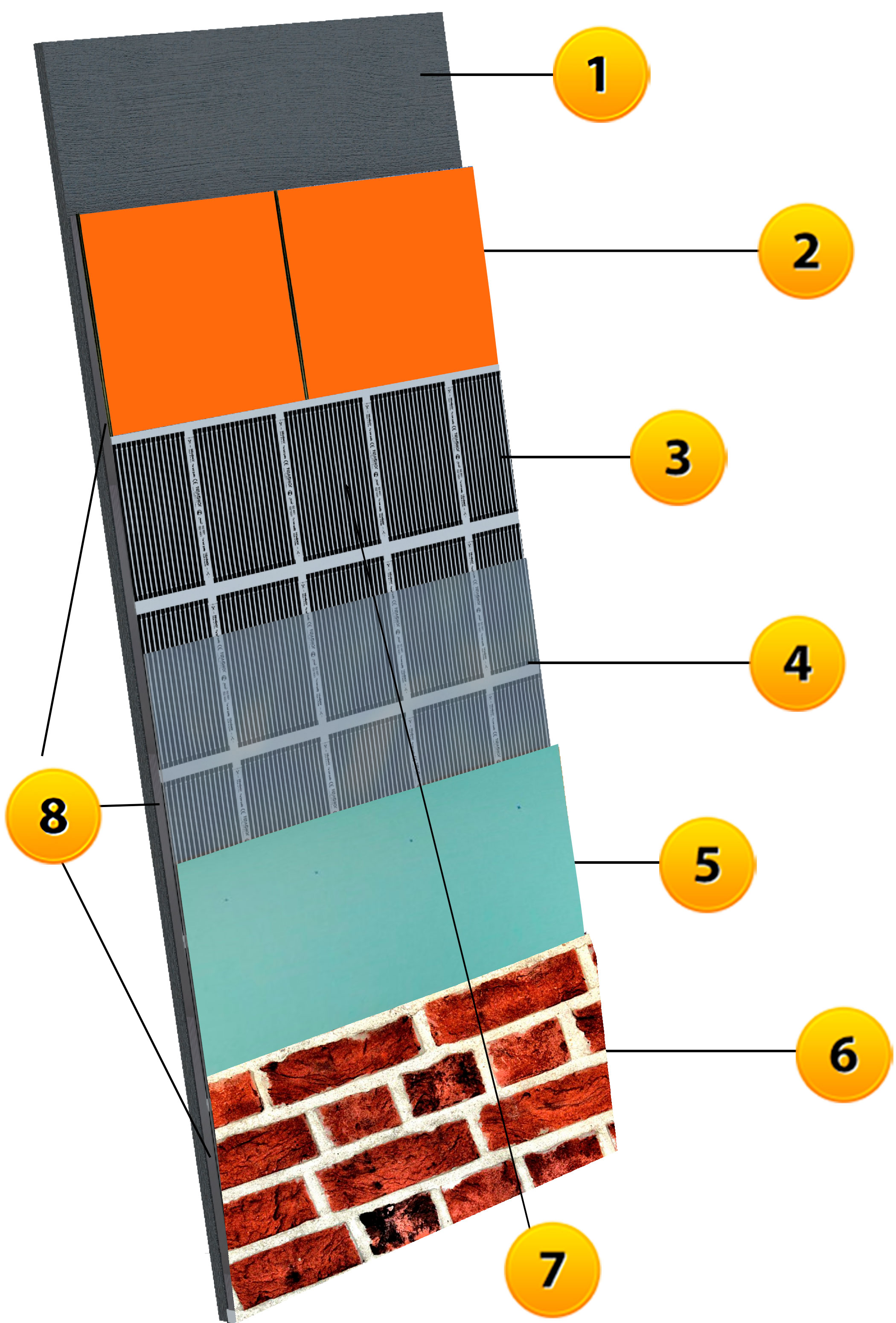

    Тип системы №4

    Обогрев установлен в стене под гипсокартон, другой декорирующий неметаллический материал…

    1. Существующая выровненная стена (основание).
    2. Утеплитель. Плиты XPS из полистирола толщиной 3-6 мм, закрепленные липкой лентой по всей поверхности.
    3. Нагревательная пленка «HEATMAX», закрепленная липкой лентой к утеплителю.
    4. Влагозащитный барьер из полиэтиленового покрытия по всей поверхности толщиной 150-200 мКм.
    5. Гипсокартон (влагостойкий) или иные похожего типа материалы толщиной 4-12 мм.
    6. Декорирующий неметаллический материал 0,1-10 мм, подходящий для систем с подогревом (обои, винил, краска, декоративная штукатурка, плитка и т.д.).
    7. Датчик температуры от терморегулятора или термостата для контроля и управления температурой нагрева необходимо разместить выше середины стены, ближе к месту где тепло будет накапливаться и температура будет выше.
    8. Монтажные трубки, электрические провода, датчик ограничения температуры встроены в заранее подготовленные штробы. Схема подключения односторонняя со стороны потолка. Схема подключения односторонняя или через распред. коробку.

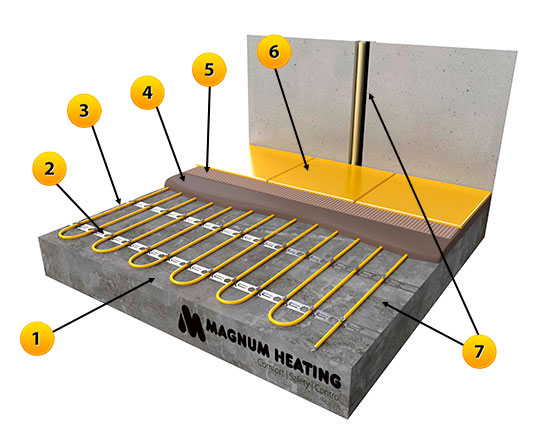

    Тип системы №5

    Напольный обогрев под цементно песчаную стяжку толщиной 3-5 см, иные похожего типа смеси… с последующей укладкой плитки, гранита др. покрытий.
    (для получения подробной информации обратитесь к нам за консультацией)

    1. Существующее выровненное основание (при основном обогреве система должна быть установлена на промежуточной плите или изолированной базовой плите).
    2. Монтажная лента или металлическая сетка.
    3. Нагревательный кабель «MAGNUM Cable» прикрепленный к основанию пола.
    4. Цементно песчаная стяжка толщиной 3-5 см.
    5. Плиточный клей.
    6. Керамическая плитка или иное покрытие.
    7. Монтажные трубки, электрические провода, датчик ограничения температуры встроены в заранее подготовленные штробы.

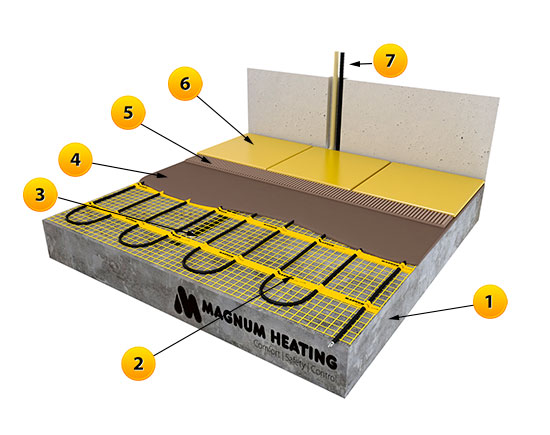

    Тип системы №6

    Напольный обогрев в слой плиточного клея или под самовыравнивающийся наливной пол с последующей укладкой плитки…
    (для получения подробной информации обратитесь к нам за консультацией)

    1. Существующее выровненное основание (система должна быть установлена на промежуточной плите или изолированной базовой плите).
    2. Нагревательный мат «MAGNUM Mat» уложенный на основание пола.
    3. Датчик температуры в монтажной трубке закрытой колпачком (идет в комплекте).
    4. Самовыравнивающий наливной пол (возможна укладка сразу в плиточный клей).
    5. Плиточный клей.
    6. Керамическая плитка или похожее по типу покрытие.
    7. Монтажные трубки, электрические провода, датчик ограничения температуры встроены в заранее подготовленные штробы.

    Планирование для типов системы №1 и №2

    (НАПОЛЬНЫЙ ОБОГРЕВ)

    1. Нагревательная пленка «HEATMAX» может быть установлена в качестве основного обогрева только на хорошо предварительно утепленном основании с наличием противопожарной стяжки или на промежуточной плите, расположенной над обогреваемым помещением. Это условие не является обязательным если планируется только комфортный обогрев.
    2. В случае основного обогрева минимальное покрытие нагревательной пленкой должно превышать 80% общей площади, идеально на 90%
    3. Не используйте разные мощности нагревательной пленки в одной цепи. Если возможно, не смешивайте пленки различной ширины.
    4. Напольное покрытие должно быть предусмотрено для полов с обогревом. Толщина ламината или паркетной доски должны быть не более 14 мм.
    5. Площадь, занятая стационарной мебелью, вычитается из отапливаемой площади. Допускается использование мебели на ножках, высота которых не менее 4-х сантиметров от напольного покрытия.

    Планирование для типа системы №3

    (ПОТОЛОЧНЫЙ ОБОГРЕВ)
    рекомендуется для зданий, в которых установка напольного отопления невозможна или поверхность пола мала для передачи достаточной тепло производительности (например, спальная комната). Данный тип системы подходит как для основного, так и для комфортного обогрева.

    КОНСТРУКЦИЯ ПОТОЛКА

    1. Конструкция стены или потолка должна быть сухой и выдерживать нагрузку подвесной системы потолка (например, гипсокартон).
    2. Для установки системы требуется не менее 100 мм свободной внутренней высоты.
    3. Мы рекомендуем использовать только элементы пленочного нагревателя шириной не более 50 см.
    4. Количество нагревательной пленки должно соответствовать фактическим расчетным мощностям. Обратите внимание на равномерное распределение линий пленочных нагревателей в конструкции потолка.
    5. В случае комфортного обогрева сконцентрируйте мощность системы в комфортных зонах пребывания.
    6. Профили подвесного потолка должны устанавливаться параллельно на расстоянии 55-60 см. Для изоляции используйте негорючую каменную вату между профилями толщиной не менее 20мм, идеально от 50мм или выше.
    7. В случае комфортного обогрева система может быть установлена независимо от положения мебели, однако рекомендуется размещать нагревательные элементы над зоной комфорта (например, кровать, стол или диван). Пожалуйста обратите внимание при монтаже на элементы освещения.
