Обогрев для труб – водопроводных, канализационных, металлических и пластмассовых. Выберите подходящий готовый комплект.

Таблицы и примеры расчета для пластиковых и металлических труб

 Пример расчета для водопровода!

  Необходимо учесть максимально низкую температуру в вашем регионе, толщину утеплителя которым будет закрыта труба и диаметр трубы. Например необходимо защитить трубу водопровода, которая проходит через неотапливаемый склад в цех. Труба Ø 32 мм, длина 8 метров (учитывая толщину стены через которую проходит труба), утеплитель для трубы 10 мм. Максимально низкая температура -30 С, согласно Таблицы 1 ищем пересечение по данным параметрам, получаем значение 1,1 умножаем на 8 метров и получаем 8,8 метров кабеля необходимо для защиты трубы от замерзания. Подойдет комплект на 10 метров, Samoreg SRL-16-2-T-10.

Таблица №1 - расчетов на 1 метр трубы для металлической или пластиковой водопроводной трубы:

 Максимально низкий уровень температуры   Толщина утеплителя, мм   Диаметр трубы
½" 15 мм ¾" 20 мм 1" 25 мм 1¼" 32 мм 1½" 40 мм 2" 50 мм 2½" 65 мм 3" 80 мм 4" 100 мм 6" 150 мм 8" 200 мм >8"
 -18 С 10 мм - - 1 1 1 1 1,2 1,5 1,8 2,5 3 3,5
20 мм - - - - 1 1 1 1 1 1,5 1,8 2
30 мм - - - - - 1 1 1 1 1 1,3 1,5
-29 С 10 мм 1 1 1 1,1 1,3 1,5 1,8 2 2,7 3,5 4,5 6
20 мм - - 1 1 1 1 1 1,2 1,5 2 2,5 3
30 мм - - - 1 1 1 1 1 1 1,5 2 2,5
50 мм - - - - - 1 1 1 1 1 1,3 1,5

  Если коэффициент спирали равен 2, 3 и т. д. То кабель укладывается параллельными линиями соответственно коэффициента 2 = 2 параллельные прямые линии кабеля.

  1 — при этом диаметре трубы тепло потери равняются ± 16 ватт на метр, все значения до этого, меньше. Там, где прочерк тепло потери меньше 8 ватт/м.

  Пример расчета для магистрального водопровода с задвижками, фланцами и коленом!

  Длина магистрального водопровода 20 метров, диаметр трубы 200 мм, 2 фланца и задвижка. Будет утеплена полистиролом толщиной 50 мм, максимально низкая температура -30 С. Согласно Таблицы 1, ищем пересечение по данным параметрам, получаем значение 1,3 + на каждый фланец 3 диаметра трубы, на задвижку петлю. Получаем 20 м * 1,3 + 2 фланца * (3 * 200 мм) + 0,6 петля задвижки = 27,8 метров кабеля. Подойдет комплект на 28 метров Samoreg SRL-16-2-T-28.



  Пример расчета для канализационной трубы!

  Для обогрева канализационной трубы Ø 100 мм, которая в виду особенностей проходит по поверхности грунта и уходит в сливной коллектор. Длина трубы с учетом большего радиуса колен примерно 4,5 метра. Трубу закроем утеплителем толщиной 10 мм, максимально низкая температура -30 С. Согласно Таблицы 2 ищем пересечение по данным параметрам, получаем значение 1,8. Из-за особенностей расположения трубы сделаем следующим образом протянем 2 параллельные линии кабеля и прикрепим к нижней части трубы согласно инструкции. В этом случае нам понадобится 4,5х 2 = 9 + запас на подключение питающего кабеля, подойдет комплект на 10 метров Samoreg SRL-16-2-T-10. [/note]

Таблица №2 - расчетов на 1 метр трубы для пластиковой канализационной трубы:

 Максимально низкий уровень температуры   Толщина утеплителя, мм   Диаметр трубы
1¼" 32 мм 1½" 40 мм 2" 50 мм 3" 80 мм 4" 100 мм 6" 150 мм 8" 200 мм
 -18 С 10 мм 1 1 1 1,5 1,8 2,5 3
20 мм - 1 1 1 1 1,5 1,8
30 мм - - 1 1 1 1 1,3
-29 С 10 мм 1,1 1,3 1,5 2 2,7 3,5 4,5
20 мм 1 1 1 1,2 1,5 2 2,5
30 мм 1 1 1 1 1 1,5 2
50 мм - - 1 1 1 1 1,3

  Еесли коэффициент спирали равен 2, 3 и т. д. То кабель укладывается параллельными линиями соответственно коэффициента 2 = 2 параллельные прямые линии кабеля.

Обратите Внимание

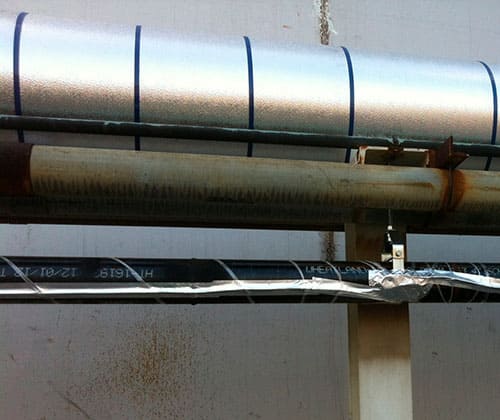

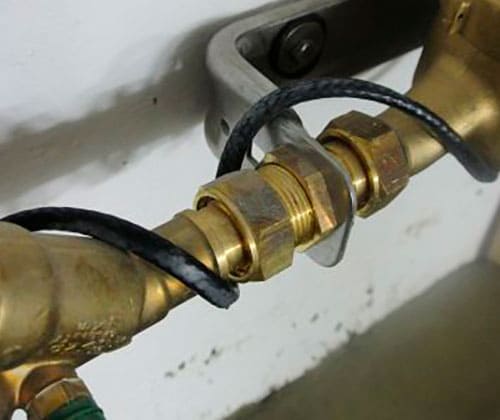

Фото галерея:

  Решение для защиты труб от замерзания

  Системы обогрева обеспечивают гарантированную защиту от замерзания. Трубы и сосуды, а также арматура которые подвергаются воздействию низких температур окружающей среды, даже когда они изолированы, все еще подвержены замерзанию.

  Компания «Mester Grup SRL» предлагает в Республике Молдова различные варианты обогревающих кабелей от всех основных производителей для широкого спектра применений защиты от замерзания.

  Защита от замерзания это:

  1. Эффективность - Саморегулирующийся нагревательный кабель автоматически регулирует свою мощность в соответствии с условиями окружающей среды, тем самым снижая энергопотребление.
  2. Безопасность - не перегревается благодаря саморегулирующимся свойствам, облегчающим нанесение на арматуру и трубопроводы.
  3. Универсальность - Нагревательные кабели можно использовать как на металлических, так и на пластиковых трубах, сосудах и цистернах.

  Открытые водопроводные, канализационные или пожарные трубы неизбежно замерзнут зимой или лопнут при экстремальных температурах. Когда это происходит, возникают неудобства. Установка нагревательного кабеля является самым быстрым и эффективным способом устранения этой проблемы. Нагревание труб, клапанов или резервуаров для воды не только предотвратит замерзание внутренней жидкости на холоде, но и минимизирует ущерб, вызванный тепловым расширением и сжатием труб.

  Обмотка нагревательных кабелей вокруг труб или резервуаров предотвратит замерзание и позволит воде свободно течь. Специализированные нагревательные кабели также могут быть вставлены в трубы. Эта техника выполняется со старыми конструкциями, в которых трубы скрыты или спрятаны внутри стен или полов.

  Для коротких труб или шлангов лучшим вариантом будут саморегулирующиеся нагревательные кабели, так как их легче устанавливать. Они также автоматически регулируют выходную мощность для компенсации изменений температуры. Более длинные трубы и шланги, с другой стороны, требуют нагревательных кабелей постоянной мощности, так как они более экономичны в долгосрочной перспективе.

""Meșter Grup" SRL - Официальный, эксклюзивный представитель в Молдове электрических систем отопления ведущих мировых производителей.
Наша команда одной из первых успешно начала внедрять новейшие технологии энергосберегающих и экологичных систем отопления.
